Перистальтические (шланговые) насосы для тяжелых условий эксплуатации
Принцип действия перистальтических насосов
Преимущества перистальтических насосов
Пример использования шлангового насоса высокой производительности на горнообогатительном комбинате
Модели перистальтических насосов Abaque
Выбор шлангового элемента
Применение перистальтических насосов

Перистальтические насосы Abaque (шланговые)

Abaque ™ - ведущий мировой производитель перистальтических насосов для особо тяжелых условий эксплуатации (heavy duty series) для перемещения химикатов и жидкостей в самых сложных условиях - от абразивных и агрессивных до чувствительных к сдвигу и вязких жидкостей. Насосы Abaque в настоящее время работают в экстримальных условиях, включая добычу полезных ископаемых, очистке воды и сточных вод, энергетике, химической обработке и OEM-приложениях. Abaque со штаб-квартирой в Осере, Франция, является частью PSG®, корпорации Dover.

ООО "ТЕХНО-ГРУПП" занимается поставками насосного оборудования. Для того, чтобы купить перистальтические насосы, узнать цену, обратитесь в компанию через форму обратной связи или по контактному номеру.

Наша компания предлагает конкурентные цены на перистальтические насосы, а также полный комплекс услуг по обеспечению предприятий насосным оборудованием и комплектующими.

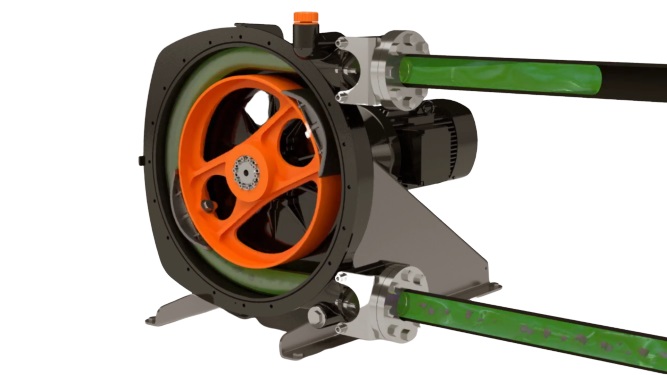

Принцип действия и устройство перистальтического насоса

Принцип действия перистальтического насоса максимально прост. Его эскиз показан на рисунке выше. Фактически насос состоит из нескольких рабочих элементов и его название говорит само за себя. Перистальтические насосы - это насосы прямого вытеснения, используемые для перекачки широкого спектра жидкостей. Жидкость перемещается в эластичном шланге, установленном внутри корпуса насоса. Фактический принцип перекачивания, называемый перистальтикой, основан на попеременном сжатии и расжатии шланга, всасывании и выталкивании продукта из насоса.

Вращающиеся башмаки проходят по длине шланга, создавая временное уплотнение между всасывающей и нагнетательной сторонами насоса. Когда ротор насоса вращается, это уплотняющее давление (порция жидкости) перемещается внутри шланга, заставляя продукт выходить из насоса в линию нагнетания. Когда давление сбрасывается, шланг восстанавливается (из сжатого состояния), создавая вакуум, который втягивает продукт во всасывающую сторону насоса. Объединение этих принципов всасывания и нагнетания приводит к мощному самовсасывающему эффекту.

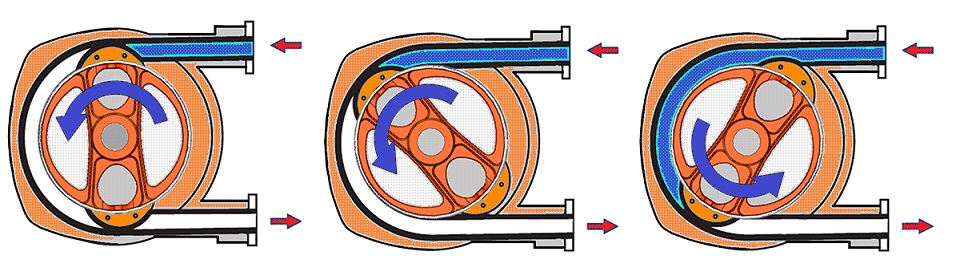

Рисунок, наглядно показывающий принцип действия перистальтического насоса расположен ниже, также Вы можете посмотреть видео в конце данной статьи.


Преимущества перистальтических насосов Abaque

Преимущества шланговых насосов перед насосами другого принципа действия заслуживают подробного и внимательного рассмотрения:

  1. Конструкция не подразумевает никаких дополнительных уплотнений и/или сальниковых набивок и не допускает трения металлических компонентов друг о друга. Шланг – это фактически единственная часть насоса, которая изнашивается. Отсутствие торцевого уплотнения, действительно, упрощает эксплуатацию перистальтического насоса. Перистальтический насос не боится сухого хода и может работать "в сухом" режиме сколь угодно долго.
  2. Жидкость или другая среда, перекачиваемая насосом, не контактирует с его корпусом и соприкасается исключительно с трубкой (шлангом). С одной стороны это уберегает жидкость от попадания в нее инородных опасных включений (например металлической стружки), что очень важно при перекачке пищевых или фармацевтических жидкостей. С другой стороны – сохраняет части насоса. Благодаря этой особенности перистальтические насосы чрезвычайно надежны.
  3. Шланг насоса представляет собой гибкую трубку из пластичного износостойкого материала, которая элементарно монтируется. В случае необходимости, по мере износа, шланг легко и быстро заменяется без использования специальных инструментов. Его замена занимает не больше 10-15 минут. Стоит отметить, что шланг насоса очень прочен и может выдерживать долговременную нагрузку, благодаря использованию качественых эластомеров и многослойному армированию.
  4. Сервисное обслуживание такого типа насоса занимает минимум времени, т.е. не приводит к значительному простою оборудования вместо полезной работы.
  5. Данный тип насоса можно использовать в качестве "дозатора". Погрешность производительности расхода от скорости вращения вала можно оценить как ± 0,5 %, и даже лучше.
  6. Работа на сухом ходу даже, на протяжении долгого времени, как уже было сказано ранее, не влияет на рабочие свойства насоса и не ускоряет его износ. При этом работа в сухую гарантирует самовсасывание с глубины около 8-9 метров.
  7. Шланговый насос идеален в случае перекачивания чувствительных сред, склонных к нарушению структуры и не приемлющих сдвигов. Перистальтические насосы - это отличное решение при перекачке мультифазных жидкостей.
  8. Перистальтический насос защищен от протечек. Это особенно важно при перекачивании агрессивных и/или абразивных растворов. Заметьте, что размер твердых частиц абразивной среды варьируется в широком диапазоне: от 25% до 80% (!) диаметра внутреннего просвета трубки (шланга).
  9. Перекачивание жидкости возможно как в прямом, так и в обратном направлении.
  10. Наконец, шланговый насос работает относительно тихо (по сравнению с насосным оборудованием других конструкций).

Эти незаменимые свойства перистальтического насоса обеспечиваются простой, как все гениальное, конструкцией. Стандартный шланговый насос состоит всего лишь из нескольких базовых элементов:

  • 1.Прижимных башмков (2 шт).
  • 2.Шланга (армированного в несколько слоев для повышения прочности и износостойкости).
  • 3.Трековой головки, прижимающей шланг к роликам и обеспечивающей движение жидкости внутри него.

Такая простота устройства в сочетании с высочайшими рабочими качествами обеспечивают перистальтическим насосам неизменный, увеличивающийся спрос по всему миру. Начиная с 1950-х годов и по сей день насосы шланговой конструкции постоянно используются в совершенно разных сферах человеческой деятельности.


Пример использования шлангового насоса на горнообогатительном комбинате

Перистальтическое оборудование применяется в тяжелом производстве, в горной и обогатительной промышленности, в строительстве, производстве химических реактивов высокой степени очистки, пищевых и пивоваренных фабриках, полиграфических и целлюлозных заводах, для очистки и транспортировки воды. Инженеры и компании-производители непрерывно совершенствуют технологии, выводя перистальтическое насосное оборудование на новые уровни прогрессивного усовершенствования.

Abaque - это один из мировых лидеров по производству перистальтических насосов для тяжелых условий эксплуатации. Насосы серии Abaque нашли широчайшее применение практически во всех сферах промышленности: фармацевтика, химия, пищевая промышленность, очистные сооружения, откачка грунтовых вод и др. Abaque по праву можно назвать одним из лучших перистальтических насосов представленных на мировом рынке.


Выбор шлангового элемента:

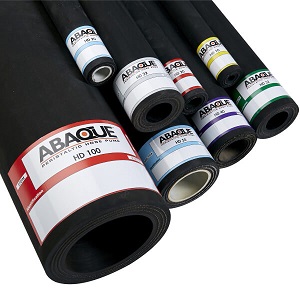

Перистальтические насосы серии "Abaque" предлагают широкий выбор шланговых элементов для различных типов жидкостей. Наиболее часто применяются:

  • Натуральный каучук (NR): очень устойчив к истиранию.
  • Натуральный каучук ATEX: для применения во взрывоопасных зонах.
  • Buna-N (NBR): обеспечивает износостойкость при использовании с маслянистыми жидкостями.
  • Buna-N FDA : для гигиенических целей.
  • NR FDA 1935/2004 : для пищевых применений.
  • ЭПДМ (EPDM): Высокая химическая сопротивляемость, особенно концентрированным кислотам, спиртам и кетону.
  • Каучук этилен-пропилен-диенового мономера (EPDM) : оптимизированная химическая стойкость при работе с концентрированными кислотами, спиртами и кетонами.
  • EPDM ATEX : для применения EPDM во взрывоопасных средах.
  • Гипалон : высокая устойчивость к окислителям, концентрированным основаниям и кислотам.

К выбору шлангового элемента перистальтического насоса следует относиться очень серьёзно. Компания Abaque уже на протяжении двух десятилетий проводит множество исследований и экспериментов и вкладывает серьёзные ресурсы, чтобы создать идеально сбалансированный шланговый элемент. Дело в том, что недостаточно использовать высококачественные материалы, чтобы шланг мог выдерживать миллионы циклов деформации, постоянно находиться под высоким давлением, а также перекачивать агрессивные и абразивные жидкости. Чтобы шланговый элемент отвечал всем требованиям, предъявляемым к современному перистальтическому насосу, необходимо соблюдение ряда базовых условий: Использумые эластомеры должны быть максимально высокого качества. В материале не должно быть никаких существенных инородных вкраплений, микротрещин, заломов и т.д.  Очень важна внешняя обработка шланга для придания его поверхности однородности, чтобы на протяжении всей длины шланг имел одинаковую толщину и текстуру.  Отклонение в толщине шланга всего в 1 мм уменьшит срок его службы на 25-30%. Если же отклонение составляет 2 мм и более, то шланг может порваться в первые дни или даже часы работы. На картинке ниже представлено фото обработанного шланга Abaque.

Как видете, шланг имеет внешнюю обработку и однородную текстуру. Данный процесс очень затратный и до недавнего времени только 2 компании, одна из которых Abaque, которую мы представляем, могли позволить подобную обработку. В настоящее время ещё несколько производителей перистальтических насосов заявили о подобной обработке шлангов, но за это время качество и износостойкость Abaque продвинулось ещё дальше, т.к. были найдены новые точки роста. Фактически шланг состоит из пяти слоёв, каждый слой отделён от другого прочным слоем арамидных нитей. Причём каждый слой отличается по своему составу от следующего. Наиболее жесткий - внутренний слой (его ещё называют втулкой) изготовлен из прессованного эластомера (например, EPDM или NBR) и имеет наибольшую жесткость. Жесткость необходима, чтобы шланговый элемент лучше сопротивлялся абразиву. В тоже время толщину втулки нельзя делать слишком большой, т.к. это приведет к уменьшению циклов деформации шланга. Ниже приведены фото шланга Abaque HD50 EPDM. Вы можете наглядно оценить толщину каждого из его 5 слоев. Внешний слой также более толстый, чем остальные слои, т.к. на него приходится дополнительная нагрузка в виде трения сжимающих башмаков насоса. Из всего вышесказанного становится понятно, почему изготовление качественного шлангового элемента сопряжено с решением множества задач. Обратившись в нашу компанию, мы предложим оптимальный вариант насоса и шлангового элемента, который будет максимально совместим с жидкостью, которую Вы перекачиваете, и перистальтический насос станет надежной опорой в Вашем производственном процессе.

Рис. Фото шлангового элемента Abaque HD 50 EPDM

Рис. Фото обработанной поверхности шланга - макросъёмка (однородная текстура).

Для особо токсичных или агрессивных жидкостей предусмотрена опция "выявление прокола шланга", усиленная герметизация корпуса насоса и применение специальных материалов, устойчивых к особо агрессивным жидкостям.


Рассмотрим применение перистальтических насосов Abaque более подробно:

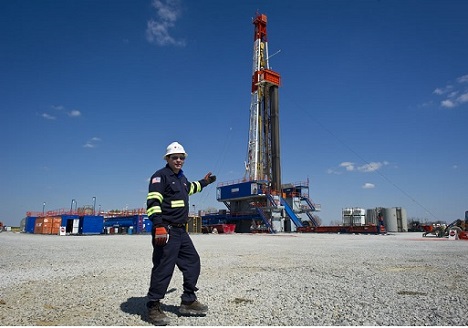

Добыча нефти и газа

Конструкция перистальтического насоса, метод работы, диапазон работы с жидкостью и низкие требования к техническому обслуживанию делают его идеальным для использования в экстримально-сложных условиях. Одна из самых сложных отраслей - добыча нефти и газа.

Добыча нефти и газа является результатом масштабного, сложного мероприятия, требующего большого количества топлива и других жидкостей для обеспечения их эффективной работы. Типичным примером является процесс гидравлического разрыва пласта, который используется для производства большей части сланцевой нефти и природного газа, обнаруженных в Соединенных Штатах и Канаде. Процесс фрекинга требует, чтобы по стволу скважины были отправлены тысячи и тысячи галлонов воды. Эта вода доставляет химикаты и фракционный песок, которые открывают пласт и позволяют захваченной нефти и природному газу течь к устью скважины на поверхность.

После сбора нефти и газа вода, направляемая вниз по скважине, которая может содержать большое количество частиц и загрязнений, также должна быть доставлена на поверхность скважины и либо утилизирована, либо переработана для дальнейшего использования. Когда нефть и природный газ устремляются к устью скважины, они могут иметь различную вязкость и уровень твердых частиц, в зависимости от геологического строения скважины.

Таким образом, оператору нефтяного месторождения необходим насос, который может выполнять три действия: справляться с давлением, необходимым для завершения операции перекачки; обрабатывать большие объемы жидкостей с различной вязкостью и уровнем твердых частиц; и поддерживать объемную консистенцию при одновременном достижении скорости потока, который может достигать тысяч литров в минуту.

При поиске насосной технологии для проверки всех функциональных блоков и блоков совместимости, которые способствуют эффективной системе добычи нефти, перистальтический насос может оказаться хорошим кандидатом. Конструкция и эксплуатация насоса делают его идеальным для многих уникальных и жестких условий работы с жидкостями, которые помогают определить успех на мировых нефтяных месторождениях.


Перекачка фарфорового шликера

На заводах, выпускающих фарфор или керамическую плитку высокого качества перистальтические насосы будут оптимальным выбором. Фарфоровый шликер является тиксотропной и абразивной жидкостью. При использовании насоса с торцевыми уплотнениями в жидкость могут попадать пузырьки воздуха, что значительно снижает качество готовой продукции. Использование насоса с отсутствием торцевых уплотнений решает эту проблему. Кроме того, снижается себестоимость процесса, т.к. на шликере торцевые уплотнения служат не долго и требуется время на их замену, что увеличивает время простоя линии.


Целлюлозно-бумажная промышленность

В результате вываривания древесины образуется большое количество сухих веществ. Помимо целлюлозных волокон, в варочной камере образуется осадок, так называемое мыло. Его перекачка для многих типов насосов представляет определенные сложности. Это и работа всухую, при невозможности всосать эту жидкость, и твердые включения (остатки древесины и т.д.), и абразив. Перистальтические насосы справляются с этим процессом без проблем.


Дозирование агрессивных и других видов жидкостей

Перистальтические насосы являются отличными дозаторами. Точность дозирования может составлять менее 1%. Это особенно актуально на водоочистных сооружениях, где требуется высокая производительность и недопустимы длительные простои. Как правило, данный тип насоса используется для дозирования таких жидкостей, как гипохлорит, гидроксид и бисульфата натрия.


Горная промышленность

Горно-обогатительным компаниям часто требуются насосы для перекачки шлама высокой производительности. Насосы Abaque как нельзя лучше подойдут для этой задачи. Они отлично справляются с повышенной вязкостью шлама и твердыми включениями, которые он содержит. Старшие модели могут обеспечить производительность 77 м3/ч, что в большинстве случаев оказывается достаточным даже для крупных компаний.

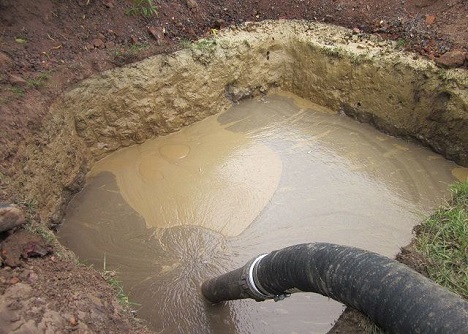

Откачка стоков

Стоковые жидкости промышленных предприятий имеют всевозможные твердые и мягкие включения. Это могут быть различные твердые предметы (гвозди, болты, гайки) при попадании которых многие типы насосов могут выйти из строя, отходы самого производства, а также пластиковые отходы, различные веревки, отходы упаковки и т.д., которые обязательно приведут к засорению абсолютного большинства насосов, но только не перистальтических насосов Abaque.


Пищевые жидкости

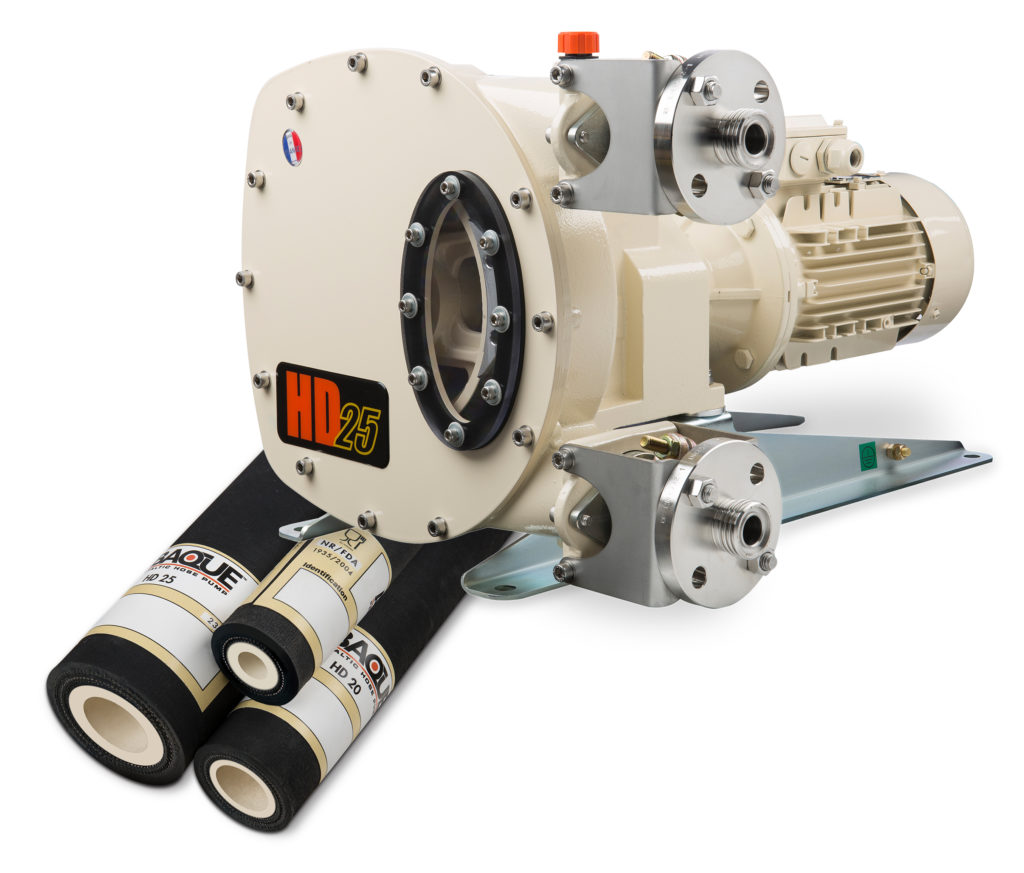

Перистальтические насосы Abaque нашли широчайшее применение при перекачке пищевых жидкостей. Обладая бережной перекачкой, не повреждая структуру жидкости, они могут быть применены для перекачки таких жидкостей, как творог, йогурт с кусочками фруктов, кефир, различных кондитерских начинок и других чувствительных к сдвигу жидкостей.


Фармацевтическая и косметическая промышленность

Перистальтический насосы нашли огромную популярность в фармацевтической и косметической промышленности. Благодаря высокой точности дозирования, бережной перекачке, санитарному исполнению, отсутствию застойных зон и легкой промывке, они стали не заменимы при перекачке различных лекарств, вакцин, сывороток, кремов и т.д.


Анимационное видео устройства перистальтического насоса:


  • Температура от -10°С до 90°С
  • Вязкость до 30 000 сСт.
  • Производительность до 77 м³/ч.
  • Давление до 16 бар.

Файлы для просмотра и скачивания:

Перистальтические насосы позволяют:

  • Перекачивать вязкие жидкости;
  • Функционировать при низких оборотах;
  • Обеспечивать самовсасывание до 9.5 метров;
  • Перекачивать жидкости с пузырьками пара;
  • Обеспечивать бережное перекачивание продуктов;
  • Перекачивать продукты с большими твердыми включениями;
  • Достичь высокого КПД;
  • Являются реверсивными.

Области применения:

  • Добыча нефти и газа;
  • Химия;
  • Металлургия;
  • Строительство;
  • Целлюлозно-бумажная промышленность;
  • Пищевая промышленность;
  • Фармацевтическая промышленность;
  • Косметическая промышленность.

Перекачиваемые продукты:

  • Химикаты;
  • Растворители;
  • Стоки;
  • Шликеры;
  • Кислоты;
  • Краски;
  • Рыбий жир;
  • Чернила;
  • Отработанные масла;
  • Нефтехимия;
  • Полимеры;
  • Cиропы;
  • Растительные масла;
  • Кетчупы;
  • Соусы;
  • Фармацевтические жидкости.

Примеры использования:

  • Транспортировка персиков из бака хранения на линию производства консервного завода. Ни один другой вид насоса не смог бы обеспечить столь бережную перекачку;
  • Перекачка шлама с высокой производительностью (70 м.куб/час) на горно-обогатительной фабрике;
  • Перекачка серной кислоты под давлением в 12 атмосфер с производительностью 30 м.куб/час на заводе по производству удобрений;
  • Перекачка фарфора высочайшего качества (абсолютная герметичность насоса исключает попадание пузырьков воздуха в перекачиваемую жидкость);
  • Дозирование гипохлорита натрия и гидроксида натрия на водоочистных станциях.

Чертежи и эскизы перистальтических насосов "Abaque"

Рис. Габаритные размеры насоса Abaque HD100 (внутренний диаметр шланга 100 мм). Размеры указаны в мм.

Ниже представлена модельная линейка перистальтических насосов Abaque. Для получения более подробной информации и ответов на интересующие вопросы, пожалуйста, обратитесь в нашу компанию.
