Шестеренные насосы EnviroGear
Что предлагает ООО «ТЕХНО-ГРУПП»: наши преимущества
Особенности шестеренных насосов внутреннего зацепления
Шестеренные насос EnviroGear серии G
Шестеренные насос EnviroGear серии E c магнитной муфтой
Шестеренные насос EnviroGear серии V для битума
Обзор шестеренных насосов VESTAPOMP c внешним зацеплением (шевронная шестерня)
Какие ограничения у шестеренчатого насоса?
Примеры использования шестеренных насосов при перекачке различных жидкостей в зависимости от типа (внешнее/внутреннее зацепление)

ШЕСТЕРЕННЫЕ НАСОСЫ для общего применения и тяжелых условий эксплуатации

Шестеренный насос относится к категории объемных насосов прямого вытеснения. Шестерни насоса размыкаются на всасывающем патрубке, что создает вакуумное всасывание. Жидкость попадает в насос в пространстве между шестернями и корпусом насоса, затем шестерни смыкаются и жидкость выталкивается в напорный патрубок. Насос отлично справляется с высоковязкими жидкостями и создает ровный поток без пульсаций.

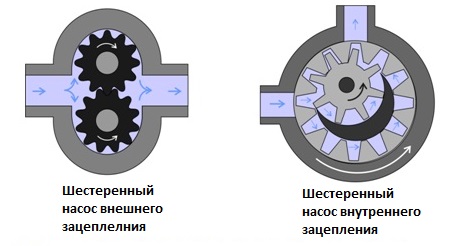

Шестеренчатый насос бывает двух основных исполнений: внешнего зацепления и внутреннего зацепления (рисунок ниже).

Компания PSG Dover производит широкий спектр шестеренных насосов группы EnviroGear®. Производство расположено в США, гарантируется высокое качество и отличная функциональность устройств. EnviroGear® является мировым поставщиком инновационных высококачественных промышленных шестеренных насосов для безопасной и эффективной перекачки жидкостей. Миссия EnviroGear - создавать самые безопасные и надежные шестеренные насосы в мире, понимая потребности наших покупателей.

При стандартном исполнении агрегата заявка обрабатывается в течение 1 рабочего дня. Если вы хотите купить шестеренный насос с изготовлением по индивидуальным параметрам, срок подготовки индивидуального предложения – до 4-х рабочих дней.


Особенности шестеренных насосов внутреннего зацепления

В данном типе насосов одна шестерня находится в другой и эти шестерни разделены серповидной вставкой. Малая (или внутренняя) шестерня находится на валу насоса и приводится во вращение электродвигателем, т.е. малая шестерня является ведущей и раскручивает в свою очередь внешнюю шестерню. При вращении шестерни создают вакуум (разряжение) на стороне всасывающего патрубка насоса. Жидкость попадает в пространство между зубьями ведущей и ведомой шестерни и далее попадает в полость нагнетания. Серповидный разделитель необходим для создания разряжения на стороне всасывания и создания давления на стороне нагнетания. Обратный процесс движения рабочей жидкости практически исключен. Это достигается за счет плотного сцепления шестерней устройства.

Более подробный принцип работы шестеренного насоса внутреннего зацепления описан ниже.

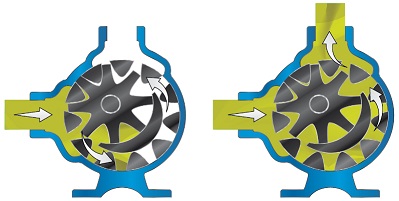

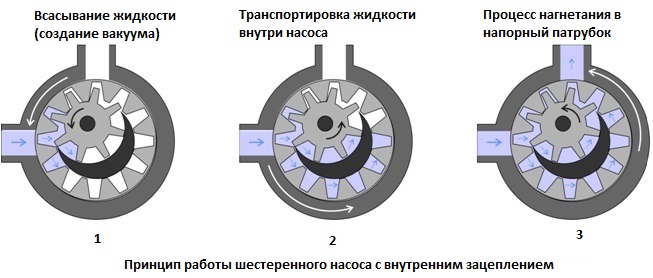

Принцип работы шестеренного насоса внутреннего зацепления

Рабочий цикл шестеренчатого насоса с внутренним зацеплением состоит из трех стадий: наполнение, перемещение жидкости внутри насоса и подача в напорный патрубок (Рисунок ниже).

Как уже было сказано ранее, шестерни на входном патрубке размыкаются и создают разряжение (вакуум). Далее шестерни смыкаются, захватывая жидкость.

Далее жидкость перемещается от всасывающего патробка к напорному c обеих сторон "серпа".

Поскольку зубья шестерен на напорной стороне насоса смыкаются, жидкость вытесняется под давлением в напорный патрубок.

Точные допуски между шестернями и корпусом насоса позволяют свести перетечки (сброс жидкости от напорного патрубка к всасывающему) к минимуму (если жидкость низкой вязкости, то перетечки более вероятны).


Что представляют собой насосы группы EnviroGear

  • Серия E. Насосы с внутренним зацеплением с магнитной муфтой.
  • Серия G. Насосы с внутренним зацеплением c уплотнением вала (торцевое или сальниковое).
  • Серия V. Насосы с внутренним зацеплением, имеющие увеличенную площадь "рубашки обогрева" на 35%, что повышает надежность системы при перекачке жидкостей, требующих постоянного обогрева.

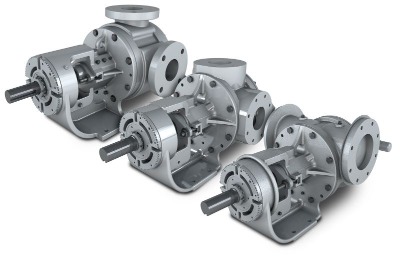

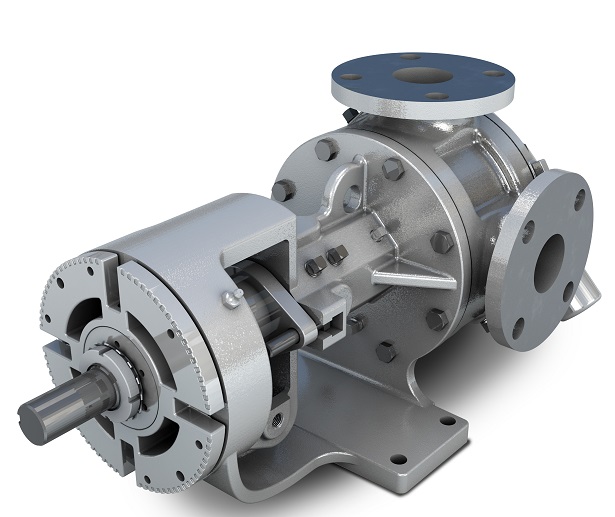

Серия G – оборудование с внутренним зацеплением

Главные достоинства этой серии агрегатов: высокая надежность, экономичность и долговечность. Устройства пригодны для сред различных типов. Преимущества:

  • Очень простой монтаж.
  • Универсальность расходных материалов. До 95 % запчастей могут устанавливаться вместо аналогов от других производителей, примеры: Gorman-Rupp, Viking, Tuthill.
  • Широкий ассортимент уплотнений вала: сальниковая набивка, одинарное торцевое уплотнение, двойное торцевое уплотнение и магнитная муфта.
  • Использование в производстве нержавеющей, углеродистой стали, а также чугуна.
G-серия универсальна, агрегаты подходят для разных отраслей, например:
  • Химическая;
  • Нефтепереработка;
  • Производство лакокрасочных материалов, резины, монтажной пены;
  • Фармацевтика;
  • Автомобилестроение;
  • Горнодобывающая;
  • Изготовление продуктов питания, строительных материалов и пр.
Агрегаты способны работать с веществами разной плотности, в том числе с твердыми частицами. Ниже расположено видео, где наглядно демонстрируется принцип работы насоса:


Технические характеристики оборудования EnviroGear серии G

Шестеренный насос купить

Характеристики различных моделей G-серии



Номинальная производительность насоса

Макс. давление нагнетания

Номинальная производительность насоса

Макс. давление нагнетания



Чугун, углеродистая сталь*

Нержавеющая сталь**

Модель

об / мин

м3 / ч

Бар (Вязкость жидкости 550 сСт и выше)

об / мин

м3 / ч

Бар (Вязкость жидкости 550 сСт и выше)

G1-2

1750

15

13.8

1150

10

10.3

G1-4

1750

30

13.8

1150

20

10.3

G1-24

780

75

13.8

520

50

10.3

G1-32

780

100

13.8

520

65

10.3

G1-55

640

135

13.8

420

90

10.3

G1-69

520

140

13.8

420

110

10.3

G1-82

640

13.8

13.8

520

160

8.6

G1-133

520

300

13.8

350

200

8.6

G1-222

520

500

13.8

350

320

8.6

* Максимальная рабочая температура моделей G1-2–G-69 достигает +343 °C, G1-82–G1-222 — +260 °C.

** Максимальная температура для всех стандартных моделей — +260 °C.


Оборудование серии E с внутренним зацеплением без уплотнений (c магнитной муфтой)

Серия Е - устройство EnviroGear с магнитной муфтой, в составе которой предлагаются агрегаты санитарного исполнения. Шестеренное оборудование этого класса считается экономичным и высокопроизводительным. Принцип работы устройств снижает затраты на их сервисное обслуживание. Революция в инжиниринге видна в конструкции с запатентованной системой опор между подшипниками, а также магнитной муфты. Благодаря такому решению увеличены следующие показатели:

  • Срок службы;
  • Надежность работы;
  • Безопасность персонала при взаимодействии с агрегатом.

Важное преимущество – полная взаимозаменяемость с другими брендами (Gorman-Rupp, Viking, Tuthill). То есть при монтаже не понадобится изменение трубопровода и выполнение прочих задач, а значит не будет лишних затрат. Благодаря магнитной муфте в насосах исключены риски разлива перекачиваемой жидкости.

Благодаря таким конструктивным особенностям аппараты Е серии пригодны для перекачивания таких веществ:

  • Токсичные жидкости;
  • Химикаты;
  • Фармацевтическая продукция;
  • Жидкости с высокой стоимостью и т. п.
Устройства EnviroGear позволяют совершенствовать системы без существенных затрат. Максимальная производительность данной серии 113.6 м³/ч. Максимальное давление нагнетания 10.3 бар. Более полную информацию по данны насосам Вы можете посмотреть в каталогах на этой страничке. Ознакомительное видео по данной серии ниже:


Оборудование серии V. C увеличенной площадью рубашки обогрева

Данная серия насоса была специально создана для перекачки битума. Т.к. понижение температуры битума в насосе может привести к поломке системы, было принято решение увеличить площадь рубашки обогрева на 35%. В итоге насос стало проще обогревать. Максимальная производительность насоса составляет 102 м³/ч. Давление нагнетания 6.9 бар. Ознакомительное видео по насосу представлено ниже:


Шестеренные насосы с внешним зацеплением. Принцип работы и общий обзор.

Шестеренный насос с внешним зацеплением построен на основе двух одинаковых шестерней, вращающихся друг на друга. Как правило, одна шестерня приводится в движение с помощью двигателя и приводит в движение другую шестерню. Шестерня, приводимая в движение двигателем, называется ведущей шестерней, а та, которая приводится в движение ведущей, называется ведомой или паразитной. Стоит отметить, что в некоторых насосах обе шестерни приводятся в движение электродвигателем.

Когда шестерни размыкаются на впускной стороне насоса, они создают вакуум. Жидкость попадает в полости между шестернями. Улавленная жидкость перемещается между корпусом насоса и зубьями шестерней.

Когда зубья шестерен смыкаются на нагнетательной стороне шестеренчатого насоса, жидкость вытесняется через напорный патрубок. Так как шестерни насоса имеют точные допуски, то перетечки минимальны. Хотя если жидкость низкой вязкости, а насос создает высокое нагнетающее давление, то перетечки всё же необходимо учитывать при расчете технических парметров. В конструкции этих насосов могут использоваться косозубые, прямозубые или шевронные шестерни.

В конструкциях насосов с внешним зацеплением могут использоваться прямозубые, косозубые или елочные (шевронные) шестерни.

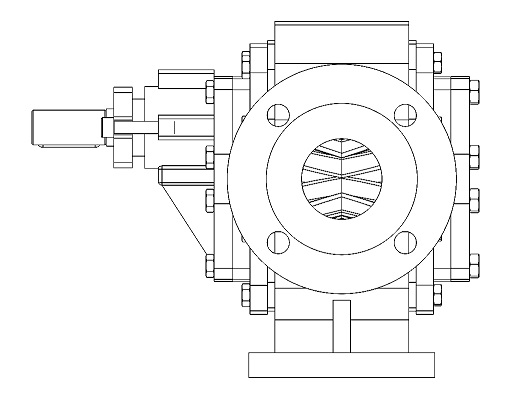

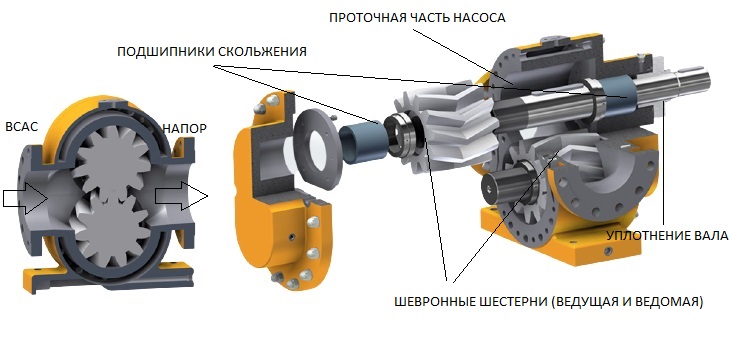

На рисунке ниже показано насосное оборудование турецкой компании VESTAPOMP.

Основным преимуществом насосов VESTAPOMP перед другими шестеренными насосами с внутренним зацеплением являются шевронные шестерни. Такие шестерни имеют увеличенный ресурс эксплуатации, т.к. нагрузка распределяется по большей площади поверхности. Также насос такого типа имеет большую производительность и работает тише, в сравнении с насосами с прямыми шестернями.


Какие ограничения у шестеренчатого насоса?

Шестеренные насосы являются самовсасывающими и при начале перекачки допускается "сухой" запуск. Стоит отметить, что насосы могут работать всухую весьма ограниченное время. Длительная работа без жидкости может привести к поломке насоса. Если насос начинает работу с мокрыми шестернями, то подъем будет выше (насос лучше всасывает жидкость). Некоторые конструкции шестеренных насосов могут работать в любом направлении, поэтому один и тот же насос можно использовать, например, для загрузки и разгрузки судна.

Шестерни насоса плотно прилегают друг к другу, поэтому данный тип насоса (особенно с внешним зацеплением) плохо справляется с абразивом. Хотя стоит отметить, что некоторые модели насосов с внутренним зацеплением могут противостоять абразиву весьма долгое время. Для этих целей применяется особо твердая сталь и увеличенный зазор шестерней. На всасывающем патрубке любого шестеренного насоса необходимо установить фильтр (сито), иначе существует вероятность, что насос "поймает" крупное твердое включение и выйдет из строя. На нашей практике такими включениями бывают болты, гайки и т.д.

Если насос планируется использовать на абразивной жидкости, то стоит выбрать модель большего типоразмера, чтобы он мог работать на низких оборотах для уменьшения износа шестерней и корпуса насоса.

Для высокотемпературных применений необходимо убедиться, что диапазон рабочих температур совместим с конкретным исполнением насоса. Расширение металла при увеличении температуры уменьшает зазоры, что также может привести к повышенному износу или поломке.

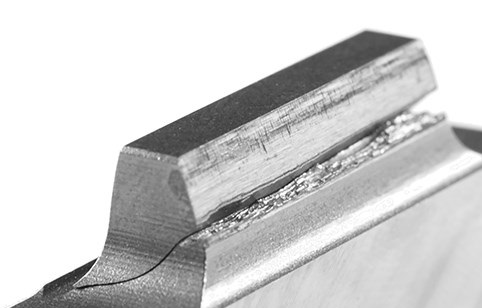

Даже если жидкость совместима с шестеренным насосом, шестерни и корпус насоса со временем изнашиваются. При увеличении зазоров происходит постепенное снижение технических характеристик (в частности уменьшение нагнетаемого давления и производительности) и увеличение перетечек из нагнетательного патрубка обратно на всасывающую сторону. Перетечки пропорциональны зазору между зубьями шестерни и корпусом насоса, поэтому на практике износ оказывает небольшое влияние до тех пор, пока не будет достигнута критическая точка, после которой характеристики быстро ухудшаются.

Шестеренные насосы, как и любые другие объемные насосы, для безопасной эксплуатации требуют установки обратного клапана, т.к. если они встречают сопротивление на напорной линии (закрытая задвижка, забитая труба и т.д.), то продолжают перекачивать до тех пор, пока не выйдет из строя "слабое звено". Этим звеном может оказаться сам насос, трубопровод или сопутствующее оборудование. На некоторых насосах обратный клапан предусмотрен непосредственно в самой конструкции, но для большей безопасности и сохранности линии, мы рекомендуем продублировать его и в напорном трубопроводе.


Надежность шестеренных насосов на примере использования.

Надеюсь мы не слишком обеспокоили читателя возможными проблемными моментами с шестеренными насосами. Справедливости ради стоит отметить, что шестеренные насосы, в особенности с внутренним зацеплением, долгими годами не доставляют никаких проблем в процессе эксплуатации. Нам известы случаи, когда шестеренные насосы с внутренним зацеплением работают по несколько десятилетий без ремонта, причем при ежедневной эксплуатации. Нужно лишь корректно подобрать насос под определенную задачу и обезопасить линию от возможных нештатных ситуаций (работа насоса на закрытую задвижку, попадание в рабочую камеру крупных предметов, долгая работа "на сухую", несоответствие перекачиваемой жидкости техническим параметрам насоса, соблюдение строгой соосности вала насоса и электродвигателя и т.д.).

Но и насосы с внешним зацеплением за счет своей простой конструкции не только надежны, но и ремонтопригодны и легко обслуживаются. Если соблюдать рекомендации производителя, то насос также очень долго не потребует никакого ремонта.

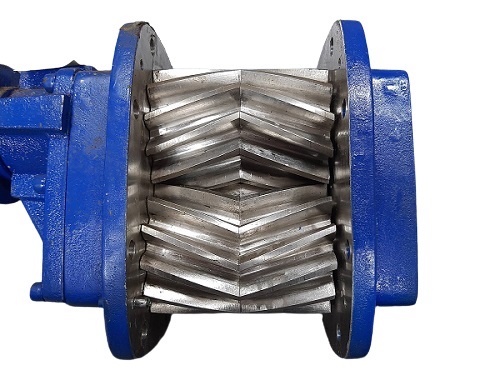

Как пример, приводим фото шестерней насоса VESTAPOMPE (Турция) с внешним зацеплением после двух лет работы на отработанном масле. Насос мы взяли на дефектовку и возможный ремонт. Проблема была в том, что насос стал греметь и упало нагнетаемое давление. В итоге мы ограничились втулками скольжения и покраской насоса. Втулки были изготовлены из недостаточно твердого металла, а отработанное масло имело некоторый абразив, который "разработал" втулки. Сама рабочая пара, как видите на фото, находится в отличном состоянии и на этом продукте отработает ни один год. Стоит отметить, что надежность шестеренного насоса, несмотря на его простую конструкцию, полностью зависит от используемых материалов, точности обработки и допусков. Поэтому при выборе насоса стоит обращать внимание не только на его конструкцию, но и авторитетность (если так можно выразиться) производителя.


Примеры использования шестеренных насосов при перекачке различных жидкостей в зависимости от типа (внешнее/внутреннее зацепление)

Тип шестеренчатого насоса

Внешний

Внутренний

Различное жидкое топливо и смазочные масла

Да

Да

Дозирование химических добавок и полимеров

Да



Химическое смешивание

Да



Промышленное, сельскохозяйственное и мобильное гидравлическое оборудование

Да



Кислоты и щелочь (конструкция из композитных материалов)

Да



Смолы и полимеры



Да

Спирты и растворители

Да

Да

Асфальт, битум и гудрон



Да

Пенополиуретан (изоцианат и полиол)



Да

Пищевые продукты: кукурузный сироп, арахисовое масло, масло какао, шоколад, сахар, наполнители, растительные жиры, растительные масла, корма для животных.



Да

Краски, чернила и пигменты



Да

Мыла и ПАВ



Да

Гликоль



Да


ООО «ТЕХНО-ГРУПП» – официальный дистрибьютор изготовителя шестеренных насосов, представляет ассортиментный ряд насосов с внутренним и внешним зацеплением. Их универсальность доказана практикой применения в разных направлениях промышленности.

Что предлагает ООО «ТЕХНО-ГРУПП»: наши преимущества

Специалисты компании имеют опыт работы в сфере подбора и установки шестеренных насосов от 10 лет, регулярно проходят курсы повышения квалификации на заводах-изготовителях.

Оказываем услуги по монтажу, консультируем персонал по всем вопросам эксплуатации оборудования.

Наши клиенты получают:

  • Cертифицированную продукцию в любом объеме;
  • Профессиональную помощь в выборе оборудования и разработке проекта по установке сложных насосных станций – коллектив имеет опыт в реализации задач высокого уровня сложности;
  • Возможность изготовления насосов по индивидуальным требованиям – тесное сотрудничество с производителями открывает большие возможности для наших покупателей;
  • Минимальные сроки поставок и минимальные цены: отсутствие посредников между нашей компанией и изготовителями продукции;
  • Гарантии сроком от 1 до 5 лет с выездным сервисным обслуживанием – обеспечиваем техническую поддержку в течение всего срока эксплуатации.

ШЕСТЕРЕННЫЙ НАСОС EnviroGear C ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

  • Температура перекачиваемой жидкости: от -45°С до 343°С
  • Вязкость: до 1000 000 сСт
  • Производительость: до 500 м³/ч
  • Давление: до 13,8 бар

КАТАЛОГ ENVIROGEAR СЕРИИ G

КАТАЛОГ EENVIROGEAR СЕРИИ E

КАТАЛОГ ENVIROGEAR СЕРИИ V

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ENVIROGEAR СЕРИИ G

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ENVIROGEAR СЕРИИ E

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ENVIROGEAR СЕРИИ V


ШЕСТЕРЕННЫЙ НАСОС VESTAPOMP C ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

  • Температура перекачиваемой жидкости: от -45°С до 260°С
  • Вязкость: до 100000 сСт
  • Производительость: до 500 м³/ч
  • Давление: до 25 бар
