О битумных насосах
Выбор битумного насоса
Шиберный насос Blackmer серии NP
Шестеренный насос EnviroGear серии V

Битумные насосы Blackmer серии NP и EnviroGear серии V

Битум, природный или полученный техническим путем, - популярный строительный материал, который используют как основу при производстве асфальта, лакокрасочной продукции, а также для гидроизоляции труб, дорог, кровли.

Для подъема битумной массы на поверхность, а также для перекачки его по трубам нужен эффективный и долговечный насос для битума. Работа такого механизма осложняется свойствами битума.

Характеристики битума:

Обладает повышенной вязкостью;
Затвердевает при контакте с воздухом;
Требует нагрева до определенной температуры (от 160°С и выше), чтобы его можно было перекачивать;
Содержит абразивные частицы (есть в природном битуме), а также добавки, которые вносят специально;

Выбор битумного насоса

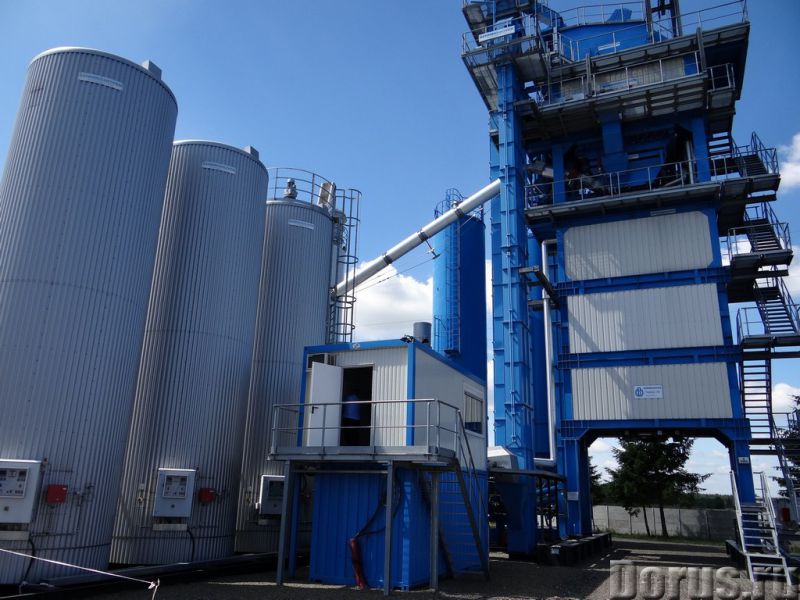

В этой статье мы бы хотели поделиться своим опытом в области перекачки битума. По нашей статистике среди всех «сложных» жидкостей больше всего запросов приходится именно на битум. Это свидетельствует о том, что многие пользователи не в полной мере удовлетворены техническими параметрами своих насосов или их надежностью. За время работы в области насосного оборудования мы приобрели большой опыт в сфере перекачки битума. Было опробовано множество насосов различного принципа действия и разных производителей. К нашему сожалению, мы пришли к выводу, что насосы российских производителей в области перекачки битума, хоть и выигрывают по цене, очень сильно отстают от ведущих мировых производителей по техническим параметрам и надежности. А надежность насоса, наряду с техническими параметрами, в этой сфере, являются определяющими факторами. Основные покупатели битумных насосов – это асфальтобетонные заводы (АБЗ), производители битумовозов и нефтеперерабатывающие предприятия. Битум перекачивается при температуре выше 160°С, а чаcто даже выше 200°С. На АБЗ и нефтеперерабатывающих заводах насос находится в замкнутой системе трубопроводов под высокой температурой. Извлечение насоса для ремонта или обслуживания из такой системы очень трудозатратно и имеет определенные риски, даже при соблюдении техники безопасности. Я уже не говорю о простое производства. Ремонт насоса на битумовозе также затруднен и при его поломке приведет к не сравнимо большим затратам, чем разница в цене насоса «ноунейм» и насоса от производителя с мировой репутацией, который действительно дорожит своим именем и заботится о безопасности пользователей.

Битумный насос Blackmer серии NP

После долгого вступления, мы бы хотели предложить конкретные насосы, по нашему мнению, являющиеся лучшими в этой сфере. Наш выбор - насос Blackmer серии NP. Немного о производителе:

Robert Blackmer - Cоздатель оригинальной конструкции безотказного шиберного насоса (в 1899 году);
Бесспорный мировой лидер в разработке пластинчатых насосов;
Компания существует с 1903 года, позже стала частью Довер Корпорейшн (входит в ТОП-500 крупнейших компаний США);
Имеет собственную научную лабораторию и литейный цех для апробации;
Ведет разработки по мировым стандартам (ISO) 9001.

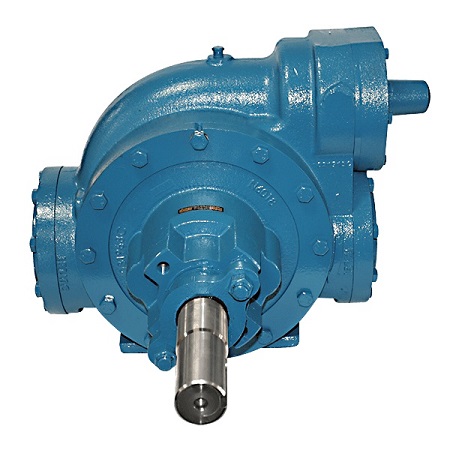

Насос Blackmer серии NP c одинарным или двойным торцевым уплотнением (если требуется обеспечить напор больше 6 бар) или сальниковой набивкой. Эти насосы в США называют «Автоматом Калашникова». Они настолько надежны, конструктивно просты и беспроблемны в использовании, что другое сравнение подобрать сложно. Насос шиберного принципа действия. Корпус насоса изготовлен из ковкого чугуна, шиберы для битума лучше выбрать бронзовые. Ротор с валом (изображены на рисунке) из высокопрочной каленой стали. Насос предлагается в пяти типоразмерах 1,5”,2”, 2.5”, 3”, 4”. У нас чаще всего заказывают типоразмер 3” (Blackmer NP3). Максимальная температура перекачиваемой жидкости – 260°С. Максимальная производительность насоса (NP4) составляет 112 м3/час. Нагнетаемое давление 13,8 бар. Насос оснащается рубашкой обогрева и регулируемым обратным клапаном. На битуме без абразивных включений и соблюдении допустимых технических параметров, насос будет работать не один десяток лет и этому уже есть подтверждение не только у зарубежных, но и у российских пользователей.

Общие характеристики и свойства насоса Blackmer серии NP:

Максимальная производительность: 112 м3/час;
Максимальное давление нагнетания: 13.8 бар;
Температурный диапазон перекачиваемой среды: от -40°С до 260°С
Самовсасывание с 8 метров;
Постоянная производительность на всем сроке службы (т.е. по мере износа лопаток производительность не меняется, как, например, в шестеренном насосе по мере износа шестерней;

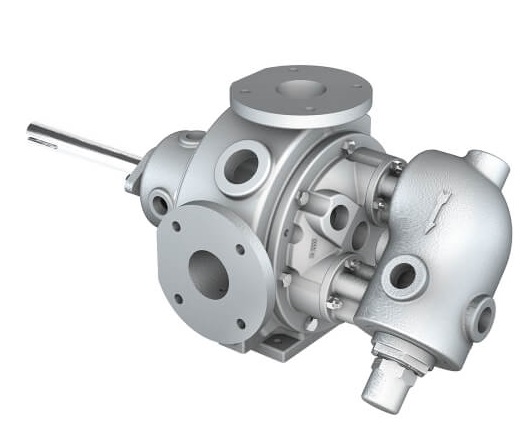

Битумный насос EnviroGear серии V (создан специально для перкачки битума)

EnviroGear®, торговая марка PSG® компании Dover, является мировым поставщиком инновационных высококачественных промышленных шестеренных насосов для безопасной и эффективной перекачки жидкостей. Миссия EnviroGear - создавать самые безопасные и надежные шестеренчатые насосы в мире. Насосы серии EnviroGear V решают и преодолевают проблемы перекачки битума безопасным, надежным и экономичным способом. Инновационный дизайн серии V включает в себя широкий спектр новых и стандартизированных решений, в том числе на 35% большую площадь поверхности кожуха, чем у конкурентов, что повышает надежность системы. Насосы данной серии создавались для перекачки битума и ничего более.

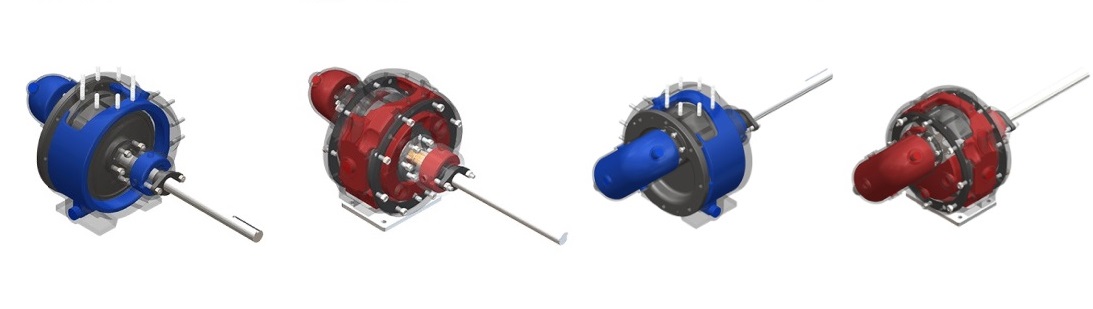

В процессе производства было решено множество сложных задач. Кожух обогрева (или рубашка обогрева), расположенный за ротором насоса, удаляет известное "холодное пятно", которое может привести к тяжелому запуску и преждевременному выходу насоса и торцевого уплотнения из строя. Самая большая в отрасли площадь поверхности рубашки обогрева насоса и обратного клапана обеспечивает равномерный нагрев при использовании пара или горячего масла. Изображение ниже представляет типичную площадь поверхности рубашки обогрева насосов конкурентов (изображено синим цветом) и площадь поверхности с рубашкой серии V (изображено красным цветом):

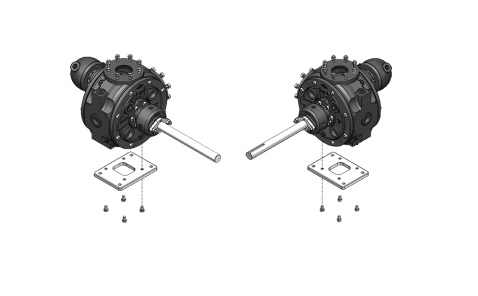

Также очень интересная особенность этих насосов- поворотные фланцы, они позволяют оператору использовать ориентацию фланцев как для правого направления, так и для левого, по мере необходимости. Для наглядности фото ниже:

Высокопрочный ковкий чугун является стандартным предложением EnviroGear с другими вариантами компонентов из закаленного материала для увеличения срока службы насоса:
