Динамические насосы - принцип действия, виды

Обзор и применение динамических насосов

Динамические насосы, также известные как центробежные или лопастные насосы, являются одним из наиболее распространенных типов насосов, широко используемых в различных отраслях промышленности, коммунальном хозяйстве и быту. Их принцип действия, основанный на преобразовании кинетической энергии ротора в энергию потока жидкости, обеспечивает высокую производительность и надежность. Эта статья представляет собой обзор динамических насосов, охватывающий их конструкцию, принцип работы, классификацию, характеристики, области применения и основные аспекты выбора.

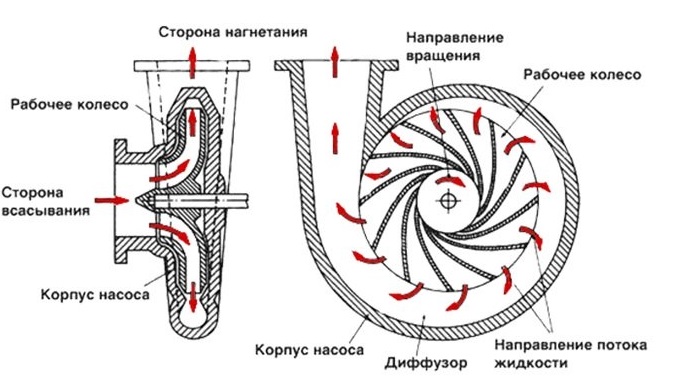

Основной принцип работы динамического насоса заключается в передаче энергии жидкости посредством вращающегося рабочего колеса (импеллера). Процесс можно описать следующим образом:

• Вход жидкости: Жидкость поступает в насос через входное отверстие (всасывающий патрубок) и попадает в центр вращающегося рабочего колеса.
• Рабочее колесо: Вращающееся рабочее колесо, имеющее лопатки, придает жидкости центробежную силу. Лопатки толкают жидкость от центра к периферии рабочего колеса.
• Ускорение жидкости: По мере движения жидкости от центра к наружному краю рабочего колеса, ее скорость и, следовательно, кинетическая энергия, увеличиваются.
• Преобразование кинетической энергии в давление: Жидкость, выброшенная из рабочего колеса, попадает в корпус насоса, который имеет специальную форму — спиральный или кольцевой. Эта форма (улитка или диффузор) замедляет поток жидкости, преобразуя ее высокую кинетическую энергию в статическое давление.
• Выход жидкости: Жидкость с повышенным давлением выходит из насоса через выходное отверстие (напорный патрубок).

Таким образом, динамический насос преобразует механическую энергию вращения, передаваемую от приводного двигателя, в энергию потока жидкости, выраженную в расходе и напоре.

Типичная конструкция динамического насоса включает следующие основные компоненты:

• Рабочее колесо (Импеллер): Сердце насоса. Представляет собой диск с изогнутыми лопатками. Может быть открытым, полуоткрытым или закрытым, в зависимости от рабочей среды.
  • Закрытое рабочее колесо: Имеет спереди и сзади диски, лопатки находятся между ними. Обеспечивает высокую эффективность и производительность, но склонно к засорению.
  • Полуоткрытое рабочее колесо: Имеет задний диск, лопатки присоединены только к нему. Менее эффективно, но лучше переносит жидкости с твердыми частицами.
  • Открытое рабочее колесо: Лопатки не имеют дисков. Проще в изготовлении, легко очищается, но имеет самую низкую эффективность.
• Корпус (Улитка или Диффузор): Корпус насоса, в которой располагается рабочее колесо. Форма улитки (спиральная) или диффузора (кольцевая с направляющими лопатками) обеспечивает замедление потока и повышение давления.
  • Улитка: Простая и распространенная конструкция, где по мере удаления от рабочего колеса площадь поперечного сечения проточной части увеличивается.
  • Диффузор: Более сложная конструкция, которая обеспечивает более эффективное преобразование кинетической энергии в давление.
• Вал: Передает вращательное движение от приводного двигателя к рабочему колесу.
• Подшипники: Поддерживают вал и обеспечивают его свободное вращение.
• Уплотнение вала (сальник или торцевое уплотнение): Предотвращает утечку жидкости из насоса вдоль вала.
  • Сальниковая набивка: Традиционный метод уплотнения, состоящий из колец уплотнительного материала, набиваемых в камеру. Требует периодической подтяжки и может вызывать износ вала.
  • Торцевое уплотнение: Более современный и эффективный метод, обеспечивающий герметичность за счет плотного прилегания вращающейся и неподвижной пары колец.
• Всасывающий патрубок: Обеспечивает поступление жидкости в насос.
• Напорный патрубок: Обеспечивает выход жидкости из насоса.
• Приводной двигатель: Обычно электрический, но может быть и другим (дизельный, гидравлический).

Динамические насосы можно классифицировать по различным признакам:

По количеству рабочих колес:

• Одноступенчатые насосы: Имеют одно рабочее колесо. Предназначены для создания средних напоров.
• Многоступенчатые насосы: Имеют два или более рабочих колес, установленных последовательно на одном валу. Каждая ступень последовательно увеличивает напор. Используются для создания высоких напоров.

По расположению вала:

• Горизонтальные насосы: Вал расположен горизонтально. Наиболее распространенный тип.
• Вертикальные насосы: Вал расположен вертикально. Часто используются в условиях ограниченного пространства или для погружения в жидкость.

По конструкции рабочего колеса:

• Насосы с закрытым рабочим колесом.
• Насосы с полуоткрытым рабочим колесом.
• Насосы с открытым рабочим колесом.

По типу корпуса:

• Насосы со спиральным корпусом (улиткой).
• Насосы с диффузорным корпусом.

По назначению/типу перекачиваемой среды:

• Центробежные насосы общего назначения: Для перекачки чистой воды.
• Дренажные насосы: Для перекачки грязной воды с взвешенными частицами.
• Фекальные насосы: Для перекачки сточных вод.
• Химические насосы: Изготовлены из коррозионностойких материалов для перекачки агрессивных сред.
• Пожарные насосы: Обеспечивают высокий напор для тушения пожаров.
• Нефтяные насосы: Специализированные насосы для добычи и транспортировки нефти.
• Циркуляционные насосы: Используются в системах отопления и горячего водоснабжения для создания циркуляции.

По способу охлаждения (для погружных насосов):

• С масляным охлаждением.
• С водяным охлаждением (через рубашку).

Для оценки и выбора динамического насоса используются его основные характеристики:

• Напор (H): Высота столба жидкости, которую насос способен поднять. Измеряется в метрах (м) или паскалях (Па).
• Расход (Q): Объем жидкости, перекачиваемой насосом за единицу времени. Измеряется в кубических метрах в час (м³/ч), литрах в секунду (л/с) или литрах в минуту (л/мин).
• Мощность (N): Энергия, потребляемая насосом от приводного двигателя. Измеряется в киловаттах (кВт) или лошадиных силах (л.с.).
• КПД (η): Отношение полезной мощности, передаваемой жидкости, к потребляемой мощности. Измеряется в процентах (%).
• Кавитационный запас (NPSH - Net Positive Suction Head): Минимальное давление на входе насоса, необходимое для предотвращения кавитации.
• Рабочая точка: Комбинация расхода и напора, при которой насос работает в данный момент. Определяется на пересечении рабочей характеристики насоса и характеристики системы.

Рабочая характеристика насоса (напорно-расходная кривая): График, показывающий зависимость напора от расхода для данного насоса.

Характеристика системы: График, показывающий зависимость потерь напора в системе от расхода.

Благодаря своей универсальности и эффективности, динамические насосы нашли широкое применение в самых разнообразных сферах:

• Водоснабжение и водоотведение: Подача питьевой воды, отвод сточных вод, осушение.
• Промышленность:
  • Химическая промышленность: Перекачка агрессивных, токсичных и вязких жидкостей.
  • Нефтегазовая промышленность: Добыча, транспортировка и переработка нефти и газа.
  • Пищевая промышленность: Перекачка пищевых продуктов, напитков, молочных продуктов.
  • Энергетика: Циркуляция воды в системах охлаждения, подача топлива.
  • Горнодобывающая промышленность: Осушение карьеров, перекачка пульпы.
• Сельское хозяйство: Орошение, дренаж, перекачка удобрений.
• Строительство: Подача воды на стройплощадки, осушение котлованов.
• Бытовое использование: Системы отопления, горячего водоснабжения, повышение давления воды, дренаж затопленных помещений, фонтаны.

Правильный выбор динамического насоса является ключевым фактором для обеспечения его эффективной и долговечной работы. При выборе насоса необходимо учитывать следующие факторы:

• Требуемый расход (Q): Определяется в зависимости от потребностей системы.
• Требуемый напор (H): Учитывает высоту подъема жидкости, потери напора в трубопроводе и арматуре.
• Свойства перекачиваемой жидкости:
  • Состав: Чистая вода, грязная вода, агрессивная среда, вязкая жидкость.
  • Температура: Может влиять на выбор материалов и тип уплотнения.
  • Наличие твердых частиц: Требует выбора насоса с соответствующим типом рабочего колеса (например, полуоткрытым или открытым) и износостойких материалов.
• Условия эксплуатации:
  • Температура окружающей среды.
  • Наличие взрывоопасных сред.
• Тип привода: Электрический двигатель, дизельный двигатель и т.д.
• Энергоэффективность: Выбор насоса с высоким КПД может снизить эксплуатационные расходы.
• Надежность и доступность запасных частей.
• Кавитационный запас (NPSH): Необходим для предотвращения кавитации, которая может повредить насос.

Этапы выбора:

1. Определите требуемый расход и напор.
2. Изучите характеристики перекачиваемой жидкости и условия эксплуатации.
3. Подберите насос, рабочая характеристика которого соответствует требованиям системы.
4. Проверьте соответствие NPSH.
5. Рассмотрите вопросы энергоэффективности и надежности.
6. Проконсультируйтесь со специалистами, если требуется.
7. Обслуживание и Эксплуатация

Правильное обслуживание и эксплуатация динамического насоса обеспечивают его долгий срок службы и бесперебойную работу:

• Регулярный осмотр: Проверка на наличие утечек, шумов, вибраций.
• Смазка подшипников: Согласно рекомендациям производителя.
• Проверка и подтяжка уплотнений: Для сальниковых уплотнений.
• Очистка фильтров: Если они установлены.
• Проверка состояния рабочего колеса: На предмет износа или повреждений.
• Контроль над кавитацией: Мониторинг шума и вибраций.
• Зимнее хранение: Для насосов, которые не эксплуатируются в зимний период, необходимо удалить воду из корпуса и трубопроводов, чтобы предотвратить замерзание.

---

Заключение

Динамические насосы являются неотъемлемой частью современной инженерии и промышленности. Их принцип работы, надежность и универсальность позволяют им решать широкий спектр задач по транспортировке жидкостей. Понимание конструкции, принципов работы, характеристик и правильных методов выбора и эксплуатации динамических насосов является залогом их эффективного и долговечного использования. При выборе насоса всегда следует обращаться к технической документации и, при необходимости, консультироваться с квалифицированными специалистами.
