Диафрагменные (мембранные) насосы
Принцип действия диафрагменных насосов
Поставки насосного оборудования от «ТЕХНО-ГРУПП»
Как купить диафрагменный насос в «ТЕХНО-ГРУПП»
Преимущества диафрагменных насосов Wilden
Общие параметры диафрагменных насосов Wilden
Серии диафрагменных насосов от компании Wilden
Особенности насосов Wilden
О диафрагмах Wilden

Диафрагменные насосы Wilden

Обратная связь

Ваше сообщение было успешно отправлено

Обратная связь

Ваше сообщение было успешно отправлено

Обратная связь

Ваше сообщение было успешно отправлено

Диафрагменный насос (его также называют мембранным) разработан компанией Wilden Pump&Engineering Company. Первый образец был выпущен в 1955 году. Благодаря особым техническим характеристикам такое оборудование стало широко использоваться.

Эксплуатация диафрагменных насосов не требует вмешательства в течение длительного периода, что стало возможным благодаря конструктивной простоте устройств, а также минимальному числу изнашиваемых элементов. Для изготовления корпуса (проточной части) используются металлы (чугун, нержавеющая сталь 316 и алюминий и пластики (полипропилен, PVDF).

Благодаря большому ассортименту эластомеров (диафрагм, шаров, седел), диафрагменные насосы марки Wilden можно использовать для перекачки широкого спектра жидкостей. Возможно применение для транспортировки вязких (до 25000 сПз), а также агрессивных сред (концентрированные кислоты, щелочи). Компания Wilden до сих пор является крупнейшим мировым производителем диафрагменных насосов. Эти насосы получили заслуженную репутацию надежного, простого в использовании и эффективного оборудования.

Принцип действия диафрагменных насосов

Диафрагменные насосы, благодаря своей универсальности и надежности, завоёвывают все большую популярность во всех сферах промышленности. Эти насосы не имеют торцевых уплотнений, способных выйти из строя и столь часто досаждающих протечками и поломками. В них не нужно центровать вал электродвигателя, т.к. они работают от сжатого воздуха. Они абсолютно взрывобезопасны и могут использоваться в шахтах, нефтеперерабатывающих заводах и т.д. Мембранные насосы не боятся сухого хода, им не нужны обратные клапана, т.к. при превышении допустимого давления насос просто останавливается, без ущерба для себя и для трубопровода (т.е. если закрыть задвижку в трубопроводе, то насос просто остановится и автоматически начнет работу, когда задвижка будет открыта). Благодаря широкому спектру различных материалов, используемых для изготовления мембранных насосов, (ПВДФ, Полипропилен, Нержавеющая сталь, Чугун, Алюминий и т.д.) они могут быть применены для перекачки практически любой жидкости.

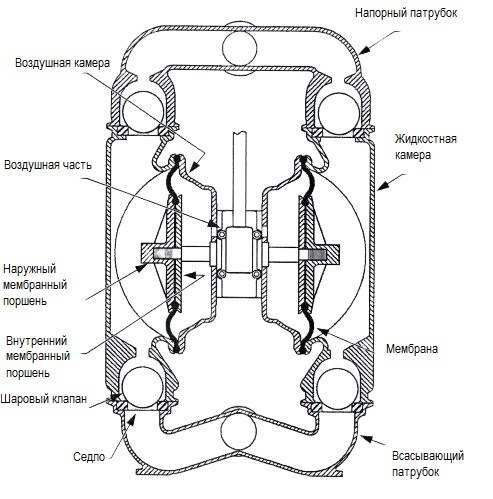

Принцип действия диафрагменных насосов очень прост. Это объмный насос прямого вытеснения, в котором используются две гибкие мембраны, которые совершают возвратно-поступательное движение назад и вперед, создавая камеру, которая одновременно втягивает и выталкивает жидкость через насос. Мембраны работают как разделительная стенка между воздухом и жидкостью. Две мембраны соединены между собой валом через центральную секцию, в которой расположен воздушный клапан. Назначение воздушного клапана состоит в том, чтобы направлять сжатый воздух к внутренней поверхности мембраны, заставляя её отходить от центральной секции. Первая мембрана, благодаря поступаемому сжатому воздуху, выталкивает жидкость из насоса. В то же время вторая мембрана выполняет ход всасывания. Воздух за второй мембраной выталкивается в атмосферу, в результате чего атмосферное давление выталкивает жидкость на сторону всасывания. Шаровый клапан поднимается над седлом, позволяя жидкости протекать через него в жидкостную камеру.

Для более наглядного понимания принципа действия диафрагменного насоса предлагаем посмотреть видео ниже:

Поставки диафрагменных насосов от «ТЕХНО-ГРУПП»

Компания «ТЕХНО-ГРУПП» является официальным дистрибьютором производителя диафрагменных насосов Wilden. Наши клиенты могут купить мембранные насосы по цене, ниже которой нет на российском рынке.

Предлагаем:

  1. Большой склад насосов в наличии в Москве.
  2. Поставку насосов и комплектующих в любом количестве от 1 шт.
  3. Индивидуальный подбор насоса профессионалами: наши специалисты регулярно повышают квалификацию на заводах-изготовителях, имеют опыт профильной работы 10-25 лет.
  4. Возможна модификация насоса под нужды предприятия: совместно с производителем предложим решение. Подбор производится на заводе-изготовителе.
  5. Информационное сопровождение: вы получите все необходимые консультации по установке и эксплуатации. Консультируем как удаленно (по телефону, скайпу, электронной почте), так и на Вашем объекте.
  6. Изготовим и смонтируем систему автоматики для управления насосом.
  7. Для сложных насосных станций разработаем проект. Установим под ключ.
  8. Даем гарантию до 5 лет. Осуществляем сервисное и гарантийное обслуживание насосов на объекте.

Как купить диафрагменный насос в «ТЕХНО-ГРУПП»

  1. Оставьте заявку на сайте или позвоните нам по контактному номеру.
  2. Специалист выяснит сферу применения и необходимые характеристики. Ответ на заявку на сайте - в течение 1 рабочего дня.
  3. При необходимости индивидуального подбора или модификации предложим решение в течение 3-4 дней.
  4. Условия поставки и установки обсуждаются индивидуально.

Преимущества диафрагменных насосов Wilden

Диафрагменные насосы обладают следующими преимуществами:

  • Надежность. Поскольку это пневматическое оборудование (работает от сжатого воздуха), электрического мотора в конструкции нет, как и механического уплотнения вала, способных выйти из строя. Изнашиваются в устройствах в основном эластомеры (диафрагмы, шары, седла). Для этого компания производит эти элементы из высокопрочных материалов, что увеличивает их срок эксплуатации.
  • Универсальность. Модели можно применять в разных сферах: в пищевой, фармацевтической, нефтедобывающей, химической промышленности, откачке грунтовых вод и т.д.
  • Универсальность. Оборудование предусматривает возможность изменения скорости потока, а также давления нагнетания. Не требуется задействовать какие-либо внешние приборы. Все происходит за счет поворота воздушного клапана.
  • Защищенность от внешних воздействий. Производителем предлагается множество эластомеров из разного материала. Их рабочие температуры находятся в широких пределах: от -40 до +177 градусов по Цельсию.

Общие параметры диафрагменных насосов WILDEN

Мембранные насосы Wilden выпускаются в 7 типоразмерах. Практически для всех моделей возможно исполнение корпуса (проточной части) из Полипропилена, PVDF, нержавеющей стали 316, алюминия, чугуна и даже хастеллоя (группа сплавов на базе никеля, имеющих повышенную стойкость к развитию коррозии).

Оборудование обладает отличным "всамовсасыванием" до 9 метров. Давление нагнетания для стандартных моделей - 9 бар. Диапазон производительности с учетом типа мембранного насоса:

  • 4”: 20000–73000 л/ч;
  • 3”: 4100–51000 л/ч;
  • 2”: 3000–35000 л/ч;
  • 1,5”: 2000–24000 л/ч;
  • 1”: 600–10000 л/ч;
  • ½”: 300–3400 л/ч;
  • ¼”: 100–1100 л/ч.

Серии диафрагменных насосов от компании Wilden

Pro Flo Shift

Новейшая линейка диафрагменных насосов WILDEN - насосы Pro Flo Shift. Отличаются простотой обслуживания и впечатляющей экономией воздуха до 60% (!) (по сравнению с устаревшей линейкой насосов компании). Насосы вобрали в себя все самые инновационные разработки WILDEN. Зарекомендовали себя как надежное и универсальное оборудование. Устройства обладают классической конструкцией, для фиксации элементов конструкции используются хомуты или болты. Wilden® Pro-Flo® SHIFT (PS) - это лучшая в отрасли система распределения воздуха (ADS) и Ваше идеальное решение для повышения производительности, снижения энергопотребления, сокращения потребления воздуха и упрощения технического обслуживания. С преимуществами конструкции, не имеющими аналогов у других ADS на рынке, инновационная, но простая PS оснащена золотником управления воздухом, который автоматически оптимизирует потребление воздуха и устраняет переполнение воздушной камеры без снижения расхода. Такая конструкция экономит энергию, максимально увеличивая среднее время между ремонтами (MTBR) для вашего пневматического насоса с двойной диафрагмой (AODD). PS идеально подходит для широкого спектра промышленных применений. Это идеальное решение для максимизации производительности и снижения затрат. Благодаря данной серии насосы WILDEN снова ушли в отрыв от конкурентов.

Основные особенности:

  • В линейке производятся как металлические, так и пластиковые модели. Широкие возможности применения моделей открывает разнообразие эластомеров.
  • Отличаются долговечностью.
  • Устройства могут транспортировать вязкие, агрессивные жидкости c твердыми включениями
  • Предсказуемость – важный показатель, который можно выделить в работе диафрагменных насосов серии Pro Flo Shift. Самый низкий расход воздуха в классе диафрагменных насосов (подтверждено многочисленными независимыми испытаниями), удобен в обслуживании.

Диафрагменный насос

PRO FLO

Оснащены болтовыми соединениями и соединениями на хомутах. Болтовое соединение менее удобно при разборке (требуется откручивание достаточно большого количества болтов), но обладает большей жёсткостью конструкции.

Основные особенности:

  • Производятся в корпусе из пластиков (PVDF,полипропилен), нержавеющая сталь 316, алюминий, чугун, хастеллой
  • Устройства отличаются абсолютной герметичностью.
  • Прочность моделей. Их допустимо использовать в непростых условиях эксплуатации, приближенных к экстремальным.
  • Понимая ваши потребности, можем подобрать соединения патрубков с учетом разных стандартов.

Сфера использования диафрагменных насосов PRO FLO:

Серия Pro-Flo® Является "рабочей лошадкой" в cерии диафрагменных насосов WILDEN. Проверенная временем серия Pro-Flo® сочетает классическую простоту и производительность. Используется уже более 20 лет. Благодаря широкому диапазону размеров и используемых материалов, пользователи полагаются на серию Pro-Flo, чтобы обеспечить стабильную работу на сложных задачах. Данная серия идеально подходит для промышленных применений, требующих долговечного химического или другого типа насоса, серия Pro-Flo использует технологию упрощенной системы распределения воздуха (ADS) только с тремя движущимися частями, что делает его простым в эксплуатации и легким в ремонте. Благодаря пластиковому центральному блоку и безмасляной работе (сжатый воздух не нуждается в смазке), серия Pro-Flo обеспечивает универсальность и надежность, необходимые для Вашего применения.

Специальные серии диафрагменных насосов

  • 1) Насосы Saniflo ™ Hygienic ™ серии (HS)

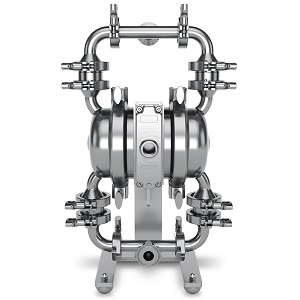

    Насосы Saniflo ™ Hygienic ™ серии (HS) имеют уникальную конструкцию, отвечающую требованиям абсолютной чистоты, и имеют "свободную проточную зону", обеспечивающую легкую мойку (CIP). Конструкция проточной части также исключает любые застойные зоны, в которых могут задерживаться остатки продукта. Они идеально подходят для продуктов с низким содержанием кислоты, пастеризованных продуктов и белков, вплоть до стерильных биофармацевтических процессов. Насосы HS также соответствуют самым высоким стандартам и требованиям в отрасли, включая 3A, ATEX, EC 1935/2004 и FDA CFR 21.177.

  • 2) Насосы серии Saniflo ™ FDA

    Насосы серии Saniflo ™ FDA предназначены для стандартных пищевых применений. Они хорошо подходят для санитарно-технических применений при перемещении сред с высоким содержанием кислоты, сахара и жира. Благодаря простой установке и прочной конструкции насосы FDA соответствуют требованиям FDA, CE, EC 1935/2004 и ATEX.

    • СКАЧАТЬ КАТАЛОГ

  • 3) Насосы серии Accu-Flo ™

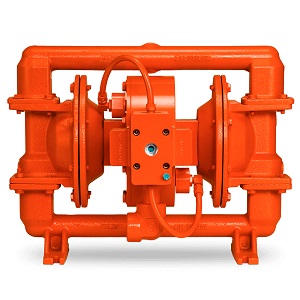

    Насосы с двойной мембраной (AODD) серии Accu-Flo ™ обеспечивают дистанционное управление насосом, необходимое для дозирования. Благодаря прямому электрическому интерфейсу, который использует электрические импульсы для привода насоса вместо перепада давления, серия Accu-Flo обеспечивает переменную частоту хода, которой вы можете легко управлять по мере необходимости. В соответствии с Вашими требованиями, насосы серии Accu-Flo доступны в соответствии с NEMA 5, NEMA 7 или ATEX и могут иметь различные варианты подаваемого напряжения.

  • 4) Насосы серии Turbo-Flo ™.

    Знаменитая серия Wilden® Turbo-Flo ™, известная своей долговечностью и простотой обслуживания, является первой системой распределения воздуха (ADS) в индустрии пневматических насосов с двойной диафрагмой (AODD). Несмотря на прогресс, эти насосы продолжают хорошо работать в определенных областях, где нет доступа к чистому сжатому воздуху. Эти насосы просты в обслуживании и экономичны. Turbo-Flo превосходно подходит для утилитарных применений, в том числе для перекачки шликера, сточных вод и многого другого.

  • 5) Насосы высокого давления High Pressure.

    Металлические насосы Wilden® серии высокого давления с пневматическим приводом и двойной диафрагмой (AODD) оснащены специальной системой распределения воздуха (ADS), в которой используется поршень двойного действия и технология Duplex для повышения давления нагнетания жидкости. Насосы High Pressure Wilden надежно обеспечивают рабочие характеристики давления до 20,7 бар, что делает их идеальными для широкого спектра режимов работы под высоким давлением, включая фильтрацию, перекачку химического ила и других жидкостей.

  • 6) Насосы серии Stallion®.

    Пневматические двухдиафрагменные (AODD) насосы серии Wilden® Stallion® идеально подходят для буровых горных работ благодаря уникальной способности легко перекачивать твердые горные растворы. Кроме того, насос Stallion Series способен справляться с самыми сложными задачами в горнодобывающей промышленности. Они имеют прочную конструкцию с большим внутренним зазором и проточным каналом для прохождения крупных твердых частиц, что предотвращает засорение насоса. Серия Stallion также оснащена полиуретановой решеткой на входе, что обеспечивает дополнительную долговечность.

  • 7) Насосы серии Brahma ™.

    Легендарные насосы с двойной мембраной (AODD) серий Wilden® и Brahma ™ обеспечивают безопасную и эффективную перекачку твердых шламов. Серия Brahma использует уникальный верхний впуск, нижнюю разгрузочную ориентацию и откидные лепестковые клапаны, чтобы обеспечить прохождение твердых частиц большого размера.

    • СКАЧАТЬ КАТАЛОГ

  • 8) Насосы серии GPS

    Насосы Wilden® серии GPS, оборудованные системой распределения воздуха Pro-Flo® SHIFT (ADS) и доступные в конструкции с металлическим болтовым соединением, сертифицированы Канадской ассоциацией стандартов (CSA) для работы на природном газе и обеспечения безопасной и надежной работы. Они идеально подходят для работы с нефтью и газом, где сжатый воздух недоступен, но где есть природный газ. Насосы серии GPS используют новейший блок распределения воздуха Wilden Pro-Flo SHIFT Pro-Flo SHIFT использует на 60% меньше природного газа (или воздуха) без ущерба для производительности

  • 9) Насосы серии UL Насосы Wilden®

    Насосы Wilden, сертифицированные по UL, могут использоваться для подачи газообразных продуктов, топлива, нефти или смазочных материалов.

  • 10) Насосы серии Velocity.

    Компактный пневматический насос с двойной мембраной (AODD) серии Wilden® Velocity был разработан с учетом максимальной универсальности. Благодаря уникальной съемной монтажной опоре, насосы серии Velocity могут быть легко переориентированы в вертикальное или горизонтальное положение с несколькими вариантами входного и выходного отверстий, что является критическим фактором в условиях малого пространства для установки. Серия Velocity также имеет конструкцию с уплотнением по внутреннему диаметру и имеет возможность подъема при сухом всасывании до 5,1 м (16,9 ’) для лучшего заполнения в самых разных условиях.

    • КАК ОТЛИЧИТЬ ПОДДЕЛКУ? СКАЧАТЬ СЕРТИФИКАТ ОФИЦИАЛЬНОГО ДИСТРИБЬЮТОРА

    Особенности насосов Wilden

    Мощные и надежные диафрагменные насосы пропускают твердые примеси, без ухудшения характеристик. Допускают функционирование в сухом режиме. Обеспечивается бережная транспортировка жидкости. Возможно самовсасывание с глубины до 9 м.

    Оборудование позволяет перекачивать:

    О диафрагмах (мембранах) WILDEN

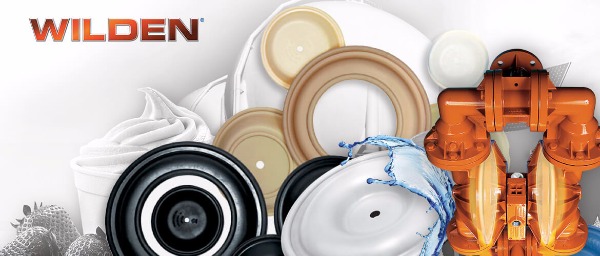

    Немного о диафрагмах WILDEN

    Этот элемент является расходным материалом в конструкциях мембранного типа. Wilden предлагает решения, которые рассчитаны на долгосрочную эксплуатацию.

    Это позволяет снизить стоимость эксплуатации мембранных насосов. С таким оборудованием Вы защищены от непредвиденных серьезных расходов. Wilden удалось создать диафрагмы с наиболее продолжительным сроком эксплуатации, который возможен на данный момент в отрасли мембранных насосов.

    Применение диафрагм:

    Диафрагмы производятся из армированного каучука c различными компонентами. Также применяются термопластики и политетрафторэтилен (PTFE). Это открывает широкие возможности для использования оборудования:

    • Энергетика. Транспортировка масляных сред, нефти, мазута, биотоплива, бензина и прочих составов.
    • Химическая промышленность. Перекачка концентрированных кислот, щелочей.
    • Пищевое, косметическое, а также фармацевтическое производство. Изготовление лекарственных средств, пищевых продуктов.

    Разнообразие диафрагм Wilden:

    Термопластичные диафрагмы могут эксплуатироваться в широком температурном диапазоне: от -40 до +177 градусов. Они обладают увеличенным эксплуатационным сроком при изгибе, имеют отличное сопротивление к истиранию.

    Материалы диафрагм:

    1. Saniflex. Характеризуются малым коэффициентом трения. Линейка подходит для эксплуатации в пищевой промышленности.
    2. Geolast. Мембраны применяются в нефтеперерабатывающих и добывающих сферах. Отлично подойдут для перекачки нефтепродуктов.
    3. Wil-Flex. Транспортировка едких, кислотных составов, а также пищевых продуктов и фармацевтических веществ.
    4. PTFE. Максимальная химическая инертность. Используются для перекачки широчайшего спектра жидкостей. От пищевых жидкостей до особо агрессивных кислот и щелочей.
    5. Nordel (EPDM). Пищевая и химическая промышленность (перекачка кетчупов, майонеза, жидкостей с содержанием уксуса).
    6. Buna-N. Нефтяная отрасль (аналог Geolast).
    7. Viton. Перекачка агрессивных сред с широким температурным диапазоном.
    8. Neoprene. Транспортировка неагрессивных составов c абразивом.

    Более подробную информацию по совместимости эластомеров с перекачиваемой жидкостью Вы можете найти в таблице совместимости (вторая синяя кнопка вверху страницы справа) или обратиться в нашу компанию. Мы с удовольствием Вам ответим.

    Ниже представлено видео по преимуществу системы Pro-Flo SHIFT в диафрагменных насосах Wilden:
