Компания «ТЕХНО ГРУПП» предлагает ассортимент промышленных насосов широкого спектра применения. Шиберные насосы позволяют перекачивать жидкости большого диапазона вязкости и температуры.
Чтобы купить шиберные насосы или узнать цену, обратитесь к нашему специалисту, позвонив по контактному номеру или оставьте на сайте заявку на подбор насоса. Мы сделаем для Вас подбор по индивидуальным параметрам.
Шиберные насосы (еще их называют пластинчатые насосы) предназначены для работы с жидкостями разной степени вязкости. Одно из основных сфер применения данного типа насосов – темные нефтепродукты, т. е. мазут, битум, нефть, гудрон, дистиллятные масла, газотурбинное топливо и т.д. В большинстве случаев для перекачки этих жидкостей шиберный насос будет оптимальным выбором.
Сферы применения шиберных насосов
Одно из главных преимуществ шиберных насосов – их универсальность. Они могут использоваться практически в любой отрасли промышленности:
- пищевой – для работы с медом, патокой, сиропами, шоколадом;
- косметической и фармацевтической – для перекачки жидкого мыла, чернил, жира, глицерина, эмульгаторов;
- нефтедобывающей и перерабатывающей (как уже было сказано выше)
- целлюлозно-бумажной – для работы с кислотами, растворителями, едким натром, жидким стеклом;
- кораблестроительной – для перекачки клея, лаков, красок, эпоксидной смолы, мастики.
Шиберные насосы способны работать с жидкостью вязкостью от 0,1 до 100000 сСт.

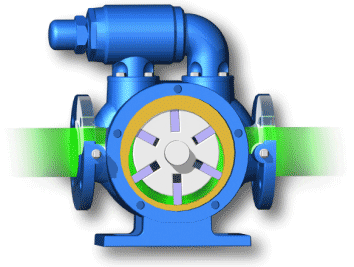

Принцип работы насоса
При работе насосы такого типа задействует три силы: механическую, центробежную и гидравлическую. Благодаря этому насосам удается перекачивать жидкости с высокой вязкостью.
- Центробежная сила заставляет лопасти (шиберы) ротора при его вращении двигаться от входного отверстия наверх, выталкивая при этом жидкость.
- Механическая сила ответственна за то, чтобы противостоящие лопасти с помощью толкателя прижимались к цилиндру, а жидкость продвигалась между лопастями к выходному отверстию. Толкатели помогают в перекачке жидкости высокой вязкости. Если конкретная модель насоса предназначена для перекачки жидкости низкой вязкости, то толкатели не устанавливаются. Т.е. в этом случае для скольжения шиберов достаточно центробежной силы.
- И наконец, гидравлическая сила помогает давлению жидкости, проходящей через пазы, воздействовать на основание лопастей. На выходе расстояние между лопастями становится меньше, жидкость сжимается и выходит наружу.
Шиберные насосы способны работать в суровых климатических условиях при температуре от - 400 С до + 2600 С, выдавать давление до 17 бар и обрабатывать до 500 кубометров жидкости в час.
Шесть причин сделать выбор в пользу шиберных насосов
Универсальность шиберных насосов – не единственная причина, по которой они пользуются большой популярностью. Начав использовать этот насос, очень скоро Вы оцените экономию ресурсов и его КПД.
- При запуске шиберного насоса не требуется его заполнение рабочей жидкостью – он может стартовать «на сухую».
- КПД насоса шиберного типа выше, чем шестеренных «собратьев».
- Можно изменять направление потока жидкости.
- Рабочие части насоса могут быть сделаны из различных материалов в зависимости от требований к химической устойчивости, взрывозащите или применения в пищевой промышленности.
- Не потребуются серьезные затраты для ремонта и обслуживания шиберного насоса. Запчасти для капитального ремонта обойдутся всего в 10–15 % от стоимости агрегата. Кроме того, не придется вынимать насос из трубопровода. Доступ ко всем элементам насоса осущетвляется путем снятия боковой крышки.
- Рабочая высота всасывания – до 9 метров, что значительно превышает показатель большинства других насосов.
И наконец, установка шиберного насоса позволит Вам снизить расходы на электроэнергию до 50 %, поскольку в оборудовании используется менее мощный электродвигатель, чем, например, в шестеренном насосе сопоставимой производительности. Это достигается за счет значительно более высокого КПД данного типа насосов.
Экономия на ресурсах, высокий КПД, удобство эксплуатации и обслуживания – шиберные насосы будут работать для развития Вашего предприятия!

Модельный ряд BLACKMER
Предлагаем более подробно ознакомиться с частью модельного ряда насосов Blackmer:
-
Лист Запасных частей Blackmer NP1.5
Чертеж Blackmer NP1.5Лист Запасных частей Blackmer NP2 Чертеж Blackmer NP2
Лист Запасных частей Blackmer NP 2.5
Чертеж Blackmer NP2.5Лист Запасных частей Blackmer NP3
Чертеж Blackmer NP3 -
Лист Запасных частей Blackmer HXL6
Чертеж Blackmer HXL6Лист Запасных частей Blackmer HXL8
Чертеж Blackmer HXL8Лист Запасных частей Blackmer HXL10
Чертеж Blackmer HXL10Лист запасных частей
Blackmer SNP1.25
Чертеж Blackmer SNP1.25Лист запасных частей Blackmer SNP1.5
Чертеж Blackmer SNP1.5Лист запасных частей Blackmer SNP2
Чертеж Blackmer SNP2 -
Лист Запасных частей Blackmer GX2
Чертеж Blackmer GX2Лист Запасных частей Blackmer GX2.5
Чертеж Blackmer GX2.5Лист Запасных частей Blackmer GX3
Чертеж Blackmer GX3Лист Запасных частей Blackmer GX4
Чертеж Blackmer GX4Лист запасных частей Blackmer STX3
Чертеж STX3Лист запасных частей Blackmer STX2
Чертеж Blackmer STX2Лист запасных частей Blackmer STX1220
Чертеж Blackmer STX1220
Шиберные Насосы Blackmer
Этот насос изобрел Robert Blackmer в 1899 году (США). И уже в 1903 году в Мичигане начался их серийный выпуск. С тех пор Blackmer стал родоначальником всех шиберных насосов мира и его бренд стал синонимом качества и технологичности. Данный насос из-за своей неприхотливости в обслуживании и надежности приобрел отличную репутацию в военной промышленности многих стран. Blackmer выпускает насосы для широчайшего спектра жидкостей. Одно их главных направлений (как уже говорилось ранее)-это перекачка темных и светлых нефтепродуктов (битум, нефть, мазут, гудрон, топливо). В этой области Blackmer добился действительно выдающихся результатов. В пищевой промышленности данный тип насосов также занимает значительную долю мирового рынка. Давайте рассмотрим преимущества шиберного насоса Blackmer перед шестеренным насосом внутреннего зацепления (чаще всего шиберному насосу противопоставляется именно этот тип).
Шиберный насос |
Шестеренный насос |
|
|
|
|
![]() |
![]() |
|
|
![]() |
![]() |
|
|
Кроме того:
- Высота всасывая шиберного насоса составляет до 9 метров! Против 3-4 метров шестеренного
- Насос лучше справляется с абразивом
- Несравнимо тише в работе (не гремит)
- Значительно компактнее
- Дешевле в эксплуатации
- Допускается кратковременная работа на сухом ходу

Шиберный насос Blackmer
СКАЧАТЬ КАТАЛОГ "СФЕРЫ ПРИМЕНЕНИЯ"
СКАЧАТЬ КАТАЛОГ "МОДЕЛИ НАСОСОВ"
СКАЧАТЬ СЕРТИФИКАТ ОФИЦИАЛЬНОГО ДИСТРИБЬЮТОРА BLACKMER
- Температура перекачиваемой жидкости от -40°С до 260°С
- Вязкость от 0,1 до 100,000 сСт
- Расход до 504 м³/ч
- Давление до 17 бар
- Высота всасывания до 9 метров
- Возможность сухого хода
- Широкий модельный ряд
Шиберные насосы позволяют:
- Перекачивать жидкости широкого диапазона вязкости
- Обеспечивать высокую производительность
- Функционировать при низких оборотах
- Обеспечивать отличное самовсасывание
- Сохранить высокий КПД на всем сроке службы за счет уникальной конструкции насоса
- Имеет низкую стоимость технического обслуживания
Области применения:
- Нефтехимия
- Химия
- Металлургия
- Строительство
- Целлюлозно-бумажная промышленность
Перекачиваемые продукты:
- Битум
- Мазут
- Гудрон
- Химикаты
- Растворители
- Смолы
- Краски
- Рыбий жир
- Нефть
- Чернила
- Отработанные масла
- Нефтехимия
- Полимеры
- Едкий натр
- Сахарный сироп
- Растительное масло
- Шоколад
- Смолы
