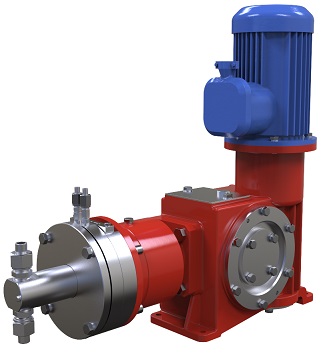

Дозировочные плунжерные насосы «НД» и «НДР»

Представляем еще один вид продукции от петербургского производителя насосного оборудования «Ареопаг» — плунжерные дозировочные агрегаты «НД». Их главное назначение — объемное напорное дозирование различных типов жидкостей: агрессивных, нейтральных, суспензий, эмульсий.

Серия «НД» представлена тремя подвидами: собственно «НД», а также «НДР» и «НДЭ». Особенность первых в том, что регулировать длину хода штока приводного редуктора можно только при выключенном насосе. Во втором случае регулировка возможна как и при остановленном оборудовании, так и во время его эксплуатации. Насосы «НДЭ» позволяют организовать удаленное управление. Наиболее востребованными в различных промышленных отраслях на сегодня являются агрегаты «НД» и «НДР».


Сфера применения насосов серии «НД»

Главный потребитель плунжерных дозировочных насосов — предприятия нефтедобывающей отрасли. Однако благодаря своим конструктивным особенностям оборудование «НД» и «НДР» находит применение и в других сферах:

  • в тепло- и электроэнергетической отрасли;
  • на химических и металлургических производствах;
  • в атомной промышленности;
  • в пищевой и фармацевтической индустрии;
  • на газодобывающих и газоперерабатывающих предприятиях;
  • в сельском хозяйстве;
  • при водоочистке и водоподготовке.

Оборудование «НД (Р)» справляется с перекачкой кислот, щелочей, легковоспламеняющихся и взрывоопасных жидкостей, многокомпонентных растворов, вязких и загрязненных продуктов. При работе с эмульсиями и суспензиями требуется более тщательное очищение частей клапанной системы от загрязнений. Для более легкого обслуживания агрегата в таком случае вы можете заказать насос, оснащенный быстроразборной клапанной системой.

В зависимости от стойкости материалов проточной части в перекачиваемой среде и исполнения электрической составляющей и будет определяться сфера применения. Также необходимо помнить, что перепад давления между входом и выходом при установке дозировочного насоса должен быть положительным и составлять не менее 0,5 кгс/см2.


Технические особенности насосов «НД» и «НДР»

Основные составляющие плунжерного дозировочного насоса — редуктор, один или два гидроцилиндра, электродвигатель. Редуктор приводит в движение приводной вал, и эта энергия передается плунжеру, заставляя его двигаться и изменять длину хода, с помощью чего регулируется подача. Плунжер — часть гидроцилиндра, который также состоит из гильзы с уплотнительным устройством и всасывающего и нагнетательного шариковых клапанов. Двигаясь возвратно-поступательным образом в гильзе, плунжер всасывает и нагнетает перекачиваемую жидкость через клапаны. Благодаря оригинальной конструкции регулирующего устройства подача происходит плавно, бесступенчато. Отследить величину хода плунжера можно по шкалам.

Насосы мощностью от 5,5 до 7,5 кВт представлены двумя видами: с одним (одноплунжерные) или двумя (двухплунжерные) гидроцилиндрами. Оборудование мощностью 7,5 кВт выпускается только в двухцилиндровом исполнении. Подача в каждом гидроцилиндре регулируется автономно, независимо от способа: при остановленной работе или на ходу. Что примечательно, по запросу заказчика возможно установить два гидроцилиндра разных типоразмеров. Сочетание номинальных подач также может быть различным. Таким образом, возможно дозировать две жидкости с помощью одного насоса, экономить пространство, выполнять рациональную компоновку.

Также компания «Ареопаг» предлагает блочные насосы серии «НД (Р)», которые могут включать до 6 насосов. При этом возможно как раздельное, так и синхронное регулирование подачи всех агрегатов. Благодаря многоплунжерному оборудованию появляется возможность увеличить КПД насоса и подачу, одновременно сделав ее более равномерной. Кроме того, установив многоплунжерный насос, вы сможете одновременно дозировать разные продукты.

Технические параметры насосов «НД (Р)»

HTML код таблицы, примеры
Характеристика Показатели
Производительность До 6700 л/ч
Давление До 630 бар
Мощность От 0,25 кВт до 7,5 кВт
Режим дозирования Постоянный
Стандартное исполнение 380V 50Hz ~ 3 фазы
Материал гидроцилиндра Хромоникелевая сталь (в стандартном исполнении)
Наработка на отказ Не менее 3 350 часов
Ресурс до капитального ремонта Не менее 25 000 часов

При изготовлении проточной части может использоваться никелевый, хромистый, хромоникелевомолибденовый, титановый сплав. Электродвигатель выпускается как в общепромышленном, так и во взрывозащищенном исполнении.

Дополнительно гидроцилиндр может быть оснащен устройством обогрева (охлаждения), верхней заглушкой, нижним штуцером для отвода утечек, фонарем. Насос, оснащенный рубашкой обогрева (охлаждения), не предназначен для использования в качестве теплообменного аппарата для перекачиваемого продукта. В каких случаях может понадобиться обогрев гидроцилиндра? Например, перекачиваемая жидкость склонна к кристаллизации или застыванию при обычных температурах, а насос работает со значительными перерывами. Тогда необходимо подготовить насос к требуемому тепловому режиму, прогрев цилиндр и переведя субстанцию, находящуюся в нем, в жидкое состояние.

Параметры жидкостей, с которыми могут работать насосы сери «НДМ» и «НДМР»:

HTML код таблицы, примеры
Характеристика Показатели
Кинематическая вязкость От 0,35 до 800 мм2
Плотность До 2 000 кг/м3
Температура -40… +250 0С
Плотность твердой неабразивной фазы До 2 300 кг/м3

Компания берет на себя гарантийные обязательства на следующие сроки: 18 месяцев с момента ввода оборудования в эксплуатацию, но не более 24 месяцев с даты изготовления агрегата.


Преимущества дозировочных насосов «НД (Р)»

Конструктивные особенности этого типа насоса позволяют использовать материалы с улучшенными антикоррозийными свойствами, обеспечивают высокую стойкость насоса к агрессивным средам и повышают рабочий ресурс в целом. Поверхность плунжера гладкая, в ней нет канавок для размещения уплотнений — их устанавливают на внутренней поверхности цилиндра. Достаточно обеспечить доступ смазочного материала, и увеличивается не только скорость движения плунжера, но и его эксплуатационный срок. Уплотняющие же кольца на поршне мешают ему развивать такую же скорость, какой достигает плунжер. Поэтому когда необходимо работать с высоким напором, выбор становится очевидным — плунжерный дозировочный насос.

Также стоить отметить:

  • точную работу механизмов, благодаря которой вы получаете постоянный объем дозирования;
  • легкодоступную систему смазки;
  • возможность заказать оборудование согласно индивидуальным требованиям благодаря блочной конструкции;
  • широкий спектр перекачиваемых жидкостей, разной консистенции и с разными температурными показателями;
  • возможность работы всухую;
  • экономию рабочих поверхностей ввиду компактности плунжерного агрегата;
  • возможность регулирования рабочего объема насоса и частоты вращения;
  • работу с продуктами с высокими требованиями к условиям пуска.

Помимо высокой производительности и давления, у плунжерных дозировочных насосов серии «НД» и «НДР» есть и другие преимущества. Небольшое количество изнашиваемых деталей упрощает ремонт и обслуживание насоса, а также повышает его надежность. Вы сможете заменить плунжер на месте без наличия каких-либо специальных инструментов.


Рекомендации по обслуживанию дозировочных насосов «НД (Р)»

Производитель рекомендует масла на основе полигликолей, поскольку они обладают следующими свойствами:

  • обеспечивают отличную текучесть при низкой температуре;
  • помогают снизить рабочую температуру за счет хорошей теплопроводности и низкого коэффициента трения;
  • снижают износ червячной передачи, которой оснащены дозировочные плунжерные насосы;
  • уменьшают эксплуатационные расходы.
  • При выборе смазочных материалов также необходимо принимать во внимание условия эксплуатации насосного оборудования.

Если вы ищете энергоэффективный насос с непревзойденной точностью дозирования, который легко встроить в производственные линии и автоматизировать, то плунжерный дозировочный насос серии «НД (Р)» — отличный выбор. Подобрать вариант оборудования для нужд именно вашего производства помогут наши менеджеры. Оставить заявку или уточнить любые вопросы вы можете по контактам ниже.
