Насосы Almatec для особо сложных технологических процессов
Компания ТЕХНО-ГРУПП является единственным официальным дистрибьютором насосоного оборудования Almatec на территории РФ. Вот данные с официального сайта производителя:
https://www.psgdover.com/almatec/contact-us/distributor-locator (Выберете в выпадающем меню Russia и нажмите "Search")
Насосы Almatec предназначены для решения сложных задач в сфере перекачки нестандартных жидкостей. Эти насосы не относятся к сегменту "масс-маркет", а предназначены для работы на производствах, где к насосному оборудованию применяются особые требования. Основные производственные направления насосов Almatec - это сложные химические процессы, производство солнечных батарей, керамика, производство красок и покрытий, бумаги и водоподготовка.
Производство насосов расположено в Дуйсбурге, Германия. Almatec является уважаемым мировым лидером в производстве AODD насосов благодаря превосходному качеству продукции. Надежная конструкция, система управления воздухом Perswing P®, диафрагмы высочайшего качества и лучшие в своем классе материалы - это те характеристики, которые востребованы нашими Покупателями.
Принцип работы насосов:

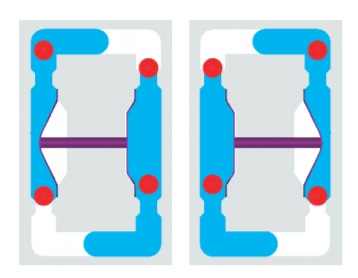

Основываясь на принципе работы диафрагменных насосов, базовая конфигурация насосов Almatec состоит из двух внешних боковых корпусов с центральным корпусом между ними. Данные корпуса, в отличие от большинства диафрагменных насосов, имеют особенно прочную конструкцию. Каждый из боковых корпусов содержит камеру продукта, которая отделена от центра корпуса с помощью диафрагмы. Две диафрагмы соединены между собой поршневым штоком. Направленные системой контроля воздуха, они попеременно подвергаются воздействию сжатого воздуха, так что они двигаются вперед и назад. На первом рисунке сжатый воздух направляет левую диафрагму в сторону камеры продукта и вытесняет жидкость из этой камеры через открытый клапан в верхней части насоса к напорному патрубку. Жидкость одновременно вытягивается через правую диафрагму, наполняя таким образом вторую камеру. Когда достигается конец хода, цикл повторяется в противоположном направлении. На втором рисунке жидкость втягивается левой диафрагмой и вытесняется правой диафрагмой. Жидкость вытесняется и, таким образом, транспортируется с помощью сжатого воздуха. Диафрагмы служат барьерами и не находятся под давлением, это имеет решающее значение для срока службы диафрагм.
Преимущества насосного оборудования Almatec:

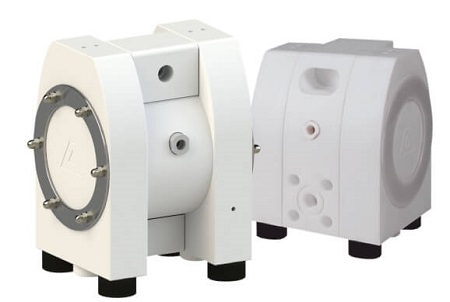

• Прочная конструкция пластиковых насосов с высоким уровнем безопасности благодаря кольцевой конструкции (можете увидеть кольцо на фото насоса);
• Выбор материала с необходимой устойчивостью к коррозии и истиранию для корпусов и внутренних частей насоса. Например, корпус из специального полиэтилена в 7 (!) раз более устойчив к истиранию, чем полипропилен при схожей химической устойчивости;
• Проводящие модели для взрывоопасных зон и легковоспламеняющихся жидкостей (соответствие ATEX);
• Не требующая обслуживания и не требующая смазки система управления воздухом PERSWING P®;
• Диафрагмы со встроенным металлическим сердечником, без мембранных дисков;
• Защита от сухого хода и перегрузки, без перегрева, насос может использоваться как погружной;
• Самовсасывающий, нечувствительный к твердым веществам, плавное перемещение, портативная конструкция;
• Простой и легкий в запуске, ремонте и обслуживании;
• Не требует обслуживания в течение длительного периода;
• Доступны демпферы пульсации для практически равномерного потока;
Используемые материалы для изготовления корпуса (металл и пластики)

Высокопрочная конструкция из цельного корпуса - серьёзное конкурентное преимущество пневматического насоса Almatec. Только корпус из твердого цельного пластика может обеспечить стабильную работу насоса на протяжении неограниченного срока.
Полиэтилен (ПЭ)
Корпус из полиэтилена (PE) очень прочный, имеет низкую водопоглощающую способность и обладает хорошей общей устойчивостью к химическим веществам. Только сильные окислители, такие как азотная кислота, олеум и галогены, могут повредить PE. По химической и термической устойчивости PE аналогичен PP (полипропилену). Главное преимущество перед полипропиленом - это очень высокая стойкость к истиранию. PE в 7 (!) раз более устойчив к истиранию, чем PP и, что кажется совсем невероятным, в 1,6 раза более стойкий, чем высокоуглеродная сталь. Т.е. он также значительно лучше сопротивляется механическому износу, чем чугун или алюминий! Испытания проводились с помощью раствора с песком. Данный материал используется для изготовления бронежилетов. По некоторым тестам он оказался на 40% прочнее кевлара. Поэтому в износостойкости данного материала можно не сомневаться.
Политетрафторэтилен (ПТФЭ)
PTFE также используется для производства корпусов насосов AODD. ПТФЭ имеет гладкую поверхность, очень низкий коэффициент трения, является физиологически безопасен, может использоваться в широком диапазоне температур и обладает практически универсальной устойчивостью к химическим вещества. Однако ПТФЭ имеет сравнительно низкое сопротивление истиранию и по большей части предназначен для агрессивных, но безабразивных или малоабразивных жидкостей.
Нержавеющая сталь
Нержавеющая сталь 1.4408 / SS316 (G-X 6 CrNiMo 18 10) является литой сталью, устойчивой к коррозии и кислотам. Часто используется для производства фитингов и корпусов насосов из-за хорошей общей химической стабильности. Благодаря очень гладкой поверхности насосы могут использоваться в фармацевтической, косметической и пищевой промышленностях.Аlmatec выпускает следующие серии насосов:
Cерия E

- 0,9 m³/h, 15 l/min, (E08)
- 1,4 m³/h, 23 l/min, (E10)
- 3,4 m³/h, 55 l/min, (E15)
- 8 m³/h, 130 l/min, (E25)
- 20 m³/h, 330 l/min, (E40)
- 36 m³/h, 600 l/min, (E50)
- 48 m³/h, 800 l/min, (E80)
- Прочная конструкция
- Корпус выполнен из Полиэтилена (PE) или PTFE
- Типоразмеры DN8-DN80
- Высокая производительность (до 48 м3/ч)
- Повышенная безопасность насоса за счет инновационного стопорного кольца
- Снижен расход воздуха за счет оптимизации проточной части
- Низкий уровень шума
- Соответствие требованиям ATEX
- Отсутствие металлических элементов на внешней поверхности
- Инновационное крепление мембраны
- Пневматическая система регулирования PERSWING P®, нет мертвых зон, не требует технического обслуживания и смазки
- Максимальная температура жидкости - 176°С
- Максимальная вязкость - 12000 сСт
- Диафрагмы EPDM, PTFE/EPDM (двойные), NBR
- Шаровые клапаны EPDM, PTFE
Cерия из нержавеющей стали


Серия насосов из нержавеющей стали имеют плавные внутренние зоны и электрополировку, что исключает возникновение зон застоя. Эти насосы отлично зарекомендовали себя в химической и пищевой промышленностях. Центральный блок изготовлен из специального нейлона, устойчивого к агрессивным жидкостям.
- Надежность и прочность
- Соответствует требованиям ATEX
- Чрезвычайно устойчивы к воздействию агрессивных химических веществ
- Размеры от 0,5" до 3" (дюймов)
- NPT , DIN или ANSI фланцевые соединения
- Корпус - нержавеющая сталь, точное литье 1.4408, электрополировка 1.4408
- Диафрагмы EPDM, PTFE/EPDM (двойные)
- Шаровые клапаны EPDM, PTFE
- Максимальная температура жидкости-176°С
- Максимальная вязкость -12000 сСт
Серия AH High

При давлении компрессора в 7 бар, насос создает давление нагнетания в 16 бар, за счет повышения внутреннего давления. Доступно 3 версии насоса с производительностью: 4 m³/h (AH 15), 10 m³/h (AH 25) и 20 m³/h (AH 40)
Серия насосов высокого давления создают давление нагнетания в 16 бар. Серия представлена 3 моделями с максимальной производительностью 4 м3/ч, 10 м3/ч и 20 м3/ч. Все части корпуса,которые контактируют с продуктом, изготовлены из PE UHMW. Этот полимерный материал даже более устойчив к истиранию, чем Полиэтилен PE и PTFE, а также более устойчив к износу, чем железо, алюминий и сталь.
Cерия BIOCOR


Серия насоса выполнена в "стерильном" дизайне. Плавные переходы и абсолютно гладкая поверхность, соприкасающаяся с перекачиваемой жидкостью, исключили "застойные зоны". Данная серия очень популярна в фармацевтической промышленности. Доступно 3 типоразмера DN20,32,40 c максимальной производительностью 4 м3/ч, 8 м3/ч и 15 м3/ч
Интересное видео по полной сборке насоса Almatec.

СКАЧАТЬ ПРЕЗЕНТАЦИЮ НАСОСОВ ALMATEC
- Максимальная рабочая температура 176°С
-
Вязкость до 15000 сСт
- Расход до 48 м³/ч
- Давление до 16 бар
- Высота всасывания — до 9 метров, способность работы всухую
- Запатентованная технология воздушной части PERSWING® без мертвых зон
- Запатентованная конструкция диафрагм без отверстий, что значительно продлевает срок их службы
- Интегрированный глушитель
- Самый бесшумный в своем классе
- Прочная конструкция
- Чрезвычайная устойчивость к агрессивным и абразивным средам
