Кавитация в насосах. Причины, последствия и как её избежать.

В этой статье я хотел бы снова коснуться такой важной темы при работе насосного оборудования, как кавитация. Однажды мы уже рассматривали вопрос кавитации и способ борьбы с ней, который предложил производитель Blackmer. Вы можете посмотреть эту статью здесь https://tehnogrupp.com/blog/kavitatsiya-v-nasosnykh-ustanovkakh

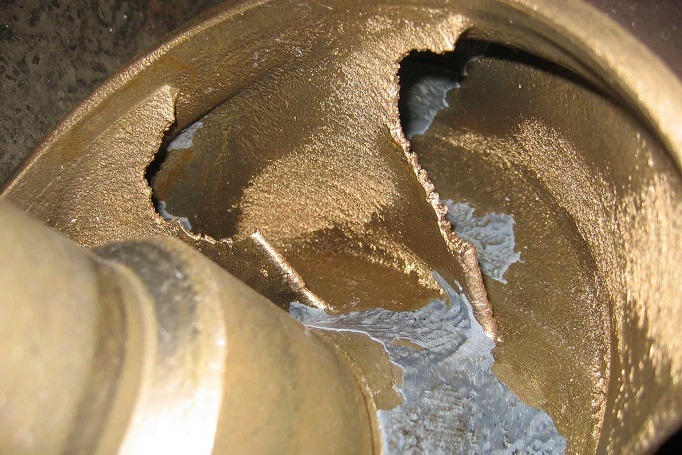

В этой же статье мы рассмотрим вопрос кавитации более полно, не привязываясь к конкретному производителю. В процессе работы мы очень часто сталкиваемся со следующими вопросами наших Покупателей: «Насос работает на жидкости без абразива и твердых включений (в некоторых случаях перекачивает очищенную питьевую воду), но насос почему-то щелкает, трещит, как будто перекачивает камни, а при разборе насоса у него такое состояние, что складывается впечатление, что он правда камни перекачивал. В чем причина?» Фото разобранного насоса представлено ниже:

А причина здесь в таком физическом явлении, как кавитация. Удивительно, но многие пользователи насосного оборудования вообще не слышали о таком явлении, хотя насосов оно отправило на свалку не мало. И всегда находилось какое-то оправдание данной поломке. То фильтр не тот установили, то качество насоса плохое, то жидкость не ту перекачивали. Хотя, пожалуй, после неправильной центровки вала это следующая по распространённости причина поломки насосов.

В чем причина возникновения кавитации и как она "ломает" насос?

Любой гидравлический насос можно условно разделить на 2 части – это сторона всасывания жидкости и сторона нагнетания. Если на стороне всасывания давление жидкости опустится до давления насыщения паров, то в жидкости начинают образовываться пузырьки пара и чем ниже давление, тем больше пузырьков начинает образовываться в жидкости. Проще говоря жидкость на стороне всасывания начинает «кипеть». Я думаю, не для кого не секрет, что температура закипания воды в горах ниже, чем над уровнем моря. Это связано с тем, что давление атмосферы в горах ниже. Например, на самой высокой горе Эверест оно составляет ~0,3 бар и вода начинает закипать уже при температуре около 70С. Так и на стороне всасывания насоса давление может быть значительно ниже атмосферного. В итоге жидкость начинает «закипать» с образованием пузырьков пара. Затем жидкость перемещается в область нагнетания насоса, где давление выше атмосферного и пузырьки «схлапываются» с образованием ударной волны. В некоторых случаях давление при таком гидроударе может превышать 10000 бар. Естественно, что насосное оборудование не рассчитано на такие нагрузки и возникают повреждения, которые мы уже видели на фото выше.

Как бороться с кавитацией?

Стоит отметить, что чугун, из которого производится большая часть насосов, справляется с кавитацией плохо из-за быстрого разрушения графитных включений. Из относительно доступных материалов кавитации некоторое время может противостоять нержавеющая сталь. Также для уменьшения физических последствий кавитации используют различные твердые напыления и закалку наиболее уязвимых частей насоса, чтобы повысить сопротивление деформации верхнего слоя металла. Стоит отметить, что в производстве насосов данные методы используются нечасто, т.к. они дороги и неэффективны. Даже самый прочный материал не способен долго противостоять кавитации, а использование более стойких материалов, в большинстве случаев, нужно лишь для того, чтобы минимизировать ущерб насосу, если по той или иной причине он начал «кавитировать».

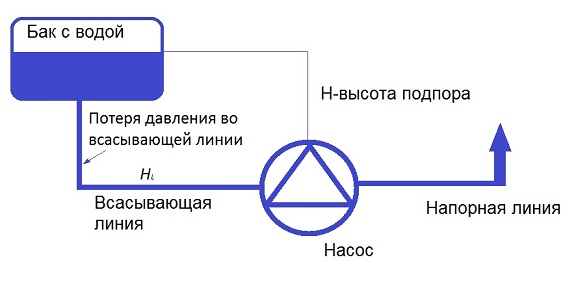

К счастью, кавитацию в насосе можно предупредить и для этого существуют специальные формулы. Кроме того, каждый насос имеет заявленный производителем кавитационный запас (NPSH: Net Positive Suction Head - чистый гидравлический напор). Различают NPSHа и NPSHr, где первое реальное значение подпора на всасывающем патрубке, а второе – требуемое давление подпора для работы насоса с кавитационным запасом. Мы определяем NPSHа по следующей формуле:

Из данной формулы видно, что кавитация будет менее вероятна, если будет увеличена высота подпора (или снижена высота всасывания, для самовсасывающих насосов), будет увеличено давление на поверхности жидкости (например, если ёмкость герметична, то можно повысить давление в емкости). Чем плотнее жидкость, тем выше вероятность кавитации. Также чем выше давление насыщенного пара, тем вероятность кавитации выше. Также кавитацию повышают потери напора на линии всасывания. Обобщая все вышесказанное, чтобы избежать кавитации, необходимо обеспечить «сплошной поток». Фото ниже наглядно демонстрирует, как при снижении давления на линии всасывания увеличивается ударная волна вследствие кавитации.

Для более полного понимания расчета кавитации приведу пример задачи:

Оцените NPSHa для насосной системы, которая рассчитана на откачку 200 м3/ч воды. Водный поток идет из бака, который находится при атмосферном давлении и температуре 250C. Минимальный уровень воды в баке над всасывающим патрубком насоса составляет 3 метра. Линия всасывания имеет диаметр 6 дюймов (~150 мм) и длину 10 метров. Насос должен перекачивать воду в другой бак с верхним соединением для впуска воды. Максимальная высота нагнетательного трубопровода (от также имеет диаметр 6 дюймов) над нагнетательным патрубком насоса составляет 12 метров. Разгрузочный бак работает под давлением 3 бара. В линии нагнетания нет регулирующего клапана. Предполагается, что линия нагнетания имеет длину 100 м, учитывая все фитинги и клапаны.

Решение:

1. Сначала определим физические показатели системы. 1.1 Плотность воды при 250C составляет ~994,72 кг/м3 1.2 Давление паров при 250C = 0,032 бар (Эти данные можно взять из различных справочников)

2. Вторым этапом расчета NPSHA является определение потери давления в результате трения в линии всасывания. В данном случае перепад давления на всасывающей и нагнетательной линиях 6 дюймов составляет около 5 бар/км. Для линии всасывания 10 м перепад давления составляет 0,05 бар. Для расчета потери давления на линии всасывания можно использовать различные программы подбора насосного оборудования. Практически каждый производитель предоставляет такую программу расчета. В этом примере падение давления в сетчатом фильтре составляет около 0,09 бар. В случае установки нового фильтра, производитель фильтра должен дать значение для максимально возможного падения давления на фильтре. Это значение можно использовать для расчета расчета NPSH.

3. Подставим цифровые значения в обозначенную выше формулу. Где HL - потеря напора, P0 - давление на поверхности воды, PV - давление пара для жидкости при определенной температуре (в нашем случае 250C), Z -высота столба жидкости, ρ - плотность жидкости, а g - гравитационное ускорение. NPSHA = (1,013 - 0,032) × 10 5 /( 994,72 × 9,81) + 3,0 - 0,5124 = 12,54 м

Т.е. для обеспечение работы без кавитации подойдет насос с кавитационным запасом NPSHr меньше 12,54 м
