Проблемы кавитации в насосных установках? Blackmer снова спешит на помощь!

Проблемы кавитации в насосных установках? Blackmer снова спешит на помощь!

Пузырьки пара, вызывающие кавитацию, образуются в любом устройстве перекачки сжиженного газа. Главная задача — ограничить негативные последствия их воздействия путем контроля их размера и количества.

Кавитация может иметь серьёзные последствия для работы насоса при перекачке сжиженного газа (СНГ), а также безводного аммиака, хладагентов и ряда других жидкостей.

Кавитация и насосные установки

Кавитация — это образование пузырьков пара в жидкости, когда давление жидкости падает ниже давления паров. В насосных агрегатах может возникать гидродинамическая кавитация, при которой образующиеся пузырьки пара быстро разрушаются, создавая ударную волну и вызывая вибрацию в жидкости. Эти ударные волны могут быть достаточно сильными, чтобы значительно повредить компоненты насоса и привести к потере эффективности и в конечном счете к отказу насоса. Кроме того, кавитационные пузырьки вызывают точечное повышение температуры жидкости, что в соединении с вибрациями разрушает металлы. Из-за этого кавитация в насосных установках считается нежелательным явлением.

Кавитация может возникать в процессе перекачки, когда на входе насоса давление становится относительно низким по сравнению с давлением паров перекачиваемой жидкости. В этих условиях кавитация образуется в областях с высокими скоростями / низким давлением потока. Когда жидкость перемещается в нагнетательный патрубок, давление увеличивается, а кавитационные пузырьки активно взрываются, буквально атакуя поверхность насоса.

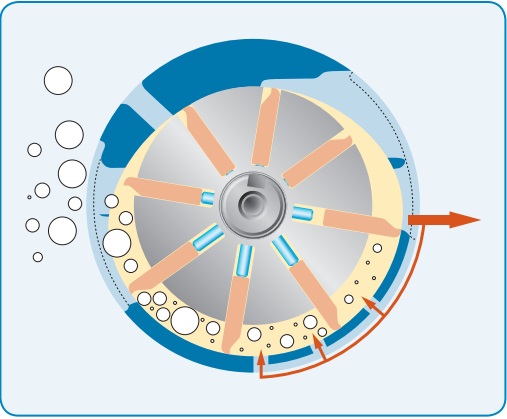

Насосы серии LGL оснащены шумоподавляющими гильзами

Таким образом, основная задача — разработка технологии, которая позволит минимизировать вредные эффекты кавитации и их влияние на общую производительность насосной установки. Ниже будут рассмотрены насосы, преимущественно работающие с СНГ (сжиженным газом). Однако стоит помнить, что проблемы кавитации характерны и при перекачке хладагентов, безводного аммиака и ряда других продуктов.

Негативное воздействие кавитации на насосные установки

СНГ представляет собой замкнутую систему, а это означает, что он (обычно в форме пропана) чаще всего находится в равновесии, то есть давление паров равно давлению жидкости в состоянии покоя. Однако при включении насосной системы давление жидкости во впускной трубопроводной системе снижается по мере того, как пропан начинает переходить из резервуара-накопителя в насос. Эта потеря равновесия заставляет жидкость «закипать» в попытках восстановить равновесие.

Пока работает насосная система, равновесие восстановить невозможно. А поскольку перекачивается «кипящая» жидкость, образующиеся пузырьки пара втягиваются в насос. Большинство насосов работают удовлетворительно, пока соотношение жидкости в насосе к пузырькам пара не слишком велико. Проблемы возникают, когда процентное соотношение пузырьков пара в жидкости становится слишком высоким или же пузырьки увеличиваются в размере, попадая на сторону высокого давления насоса. Именно в таких условиях пузырьки пара имеют предрасположенность к взрыву. Чем больше пузырьков, тем сильнее реакция.

Первыми воздействию кавитации подвергаются динамические компоненты насоса. Например, уплотнители реагируют на имплозии путем кратковременного разделения, что вызывает колебания внутри системы и приводит к преждевременному износу. Шестерни, роторы и другие вращающиеся компоненты подвергаются эрозии как от образования кавитационных пузырьков, так и от их последующего взрыва. И это в конечном итоге приводит к износу и влияет на производительность насоса.

Решив проблемы, возникающие из-за кавитации, пользователь не только минимизирует образование пара в насосе, но и повысит производительность и увеличит срок службы оборудования.

Шиберные насосы Blackmer серии LGL — лучшее средство для подавления кавитации

И на помощь приходит компания Blackmer, входящая в состав корпорации Dover — мирового лидера в области решений для транспортировки СНГ. Насосы Blackmer — это надёжность, долговечность, высокая эффективность и производительность в самых сложных условиях.

Основной прорыв Blackmer в этой области пришелся на усовершенствованную гильзу для подавления кавитаций. Такой гильзой оснащены сегодня большинство насосов с подвижными лопастями, а первыми стали насосы серии LGL для сжиженного газа. Гильзы для подавления кавитации контролируют образование пузырьков пара внутри насоса, значительно уменьшая уровень шума, вибрацию и износ, вызванные захваченным паром.

Насосы Blackmer серии LGL с размерами всасывающего отверстия 1,25, 2,5 и 4 дюйма оснащены шумоподавляющими гильзами. Эта запатентованная технология позволяет минимизировать уровень шума, уменьшая количество кавитационных пузырьков в насосе, что, в свою очередь, позволяет снизить вибрацию и износ.

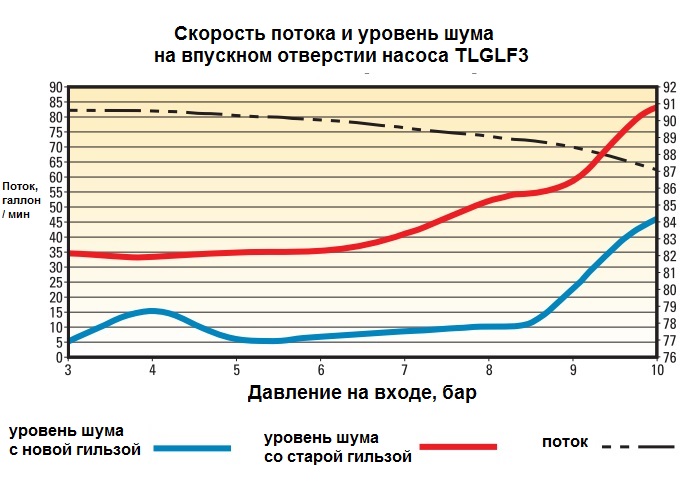

На диаграмме видно, что наблюдается значительное снижение уровня шума при использовании насоса «Блэкмер» с новой гильзой. Аналогичные измерения были проведены для насосов LGL всех типоразмеров.

Помимо насосов для СНГ, в которых установлены антикавитационные гильзы, Blackmer также разработала BV-линию дифференциальных разгрузочных клапанов для работы с СНГ. Цель новых клапанов — защищать насосные системы от чрезмерного давления. Они доступны в пяти моделях для обеспечения контроля потока до 250 галлонов в минуту при давлении до 8,27 бар. Клапаны спроектированы так, чтобы открываться точно при заданном давлении пружины и закрываться плавно и тихо. Конструкция гильзы для подавления кавитации обеспечивает контролируемое повышение давления жидкости в расширительной камере насоса, когда эта жидкость продвигается к выпускному отверстию насоса. Это позволяет пузырькам пара разрушаться в течение более длительного периода времени. В конечном итоге мы получаем меньше шума и вибрации и увеличение срока службы, что является отличным дополнением к высокоэффективной технологии перекачивания шиберных насосов Blackmer.

Выбор правильного оборудования — основной, но не единственный способ минимизировать влияние кавитации. Чтобы уменьшить количество пузырьков пара, необходимо точно подобрать длину трубопровода, идущего от резервуара-хранилища к насосу. Это позволит регулировать скорости потока и свести к минимуму потерю давления, вызванную трением. Также следует избегать в конструкции трубопровода фитингов, поворотов и других ограничений.

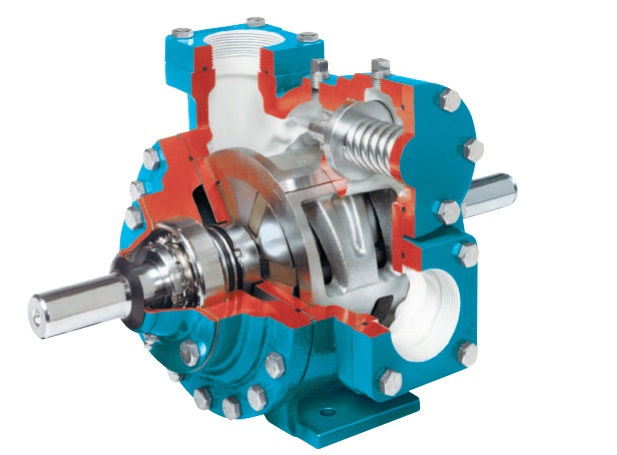

Шиберный насос Blackmer серии LGL

Последствия кавитации для работы насосной установки могут быть различными, включая чрезмерный износ, поломки, утечку продукта и неэффективную работу оборудования. Blackmer предложила решение этих проблем, оснастив шиберные насосы для перекачки сжиженного газа специальной гильзой для подавления кавитации. Эти гильзы в сочетании с технически верной установкой насосной системы, которая включает в себя трубопроводы правильной длины и размера, способствуют уменьшению потенциально опасных последствий образования большого количества пузырьков пара и, как следствие, кавитации при перекачке сжиженного газа.
