Обзор и принцип действия насосного оборудования:

В немалом ассортименте разнообразных насосов не так просто разобраться, как кажется с первого взгляда. Любой вид и марка агрегата обладает своей спецификой работы и по-разному запускается в действие. Поэтому имеет смысл ознакомиться с принципами действия насосов – это поможет в совершении рационального выбора прибора и упростит его эксплуатацию.

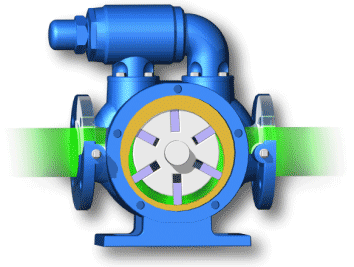

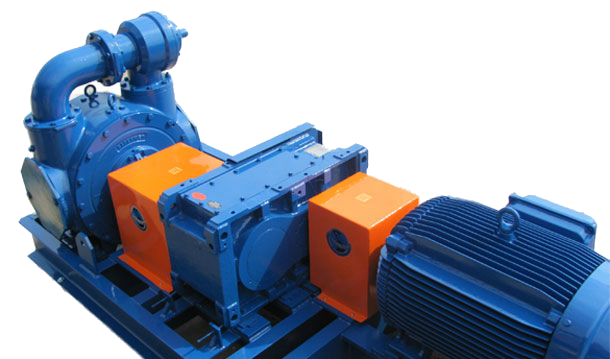

Принцип действия шиберного насоса

Пластинчато-роторные, или как их чаще именуют, шиберные насосы – это объёмные агрегаты самовсасывающего действия. Их предназначение состоит в перекачивании абразивных жидкостей от самой малой до высокой степени вязкости, содержащих твёрдые частицы. Данные приборы имеют широкое применение во всех сферах промышленности: нефте- и газоперерабатывающей, пищевой, косметической, фармацевтической, кораблестроительной и пр.

Суть функционирования шиберного насоса заключается в следующем: основной рабочий элемент изделия представлен специфично размещённым ротором с продольными радиальными пазами, по которым осуществляют скольжение плоские пластины, называемые шиберами. Под действием центробежной силы шиберы прижимаются к статору.

При вращении ротора по часовой стрелке увеличивается объём находящихся слева от оси рабочих камер, в которых впоследствии образуется вакуум. Из-за разницы в давлениях жидкость поступает в насос – так происходит всасывание. Вместе с тем, располагающиеся справа от оси камеры снижают свой объём, жидкость выпускается в напорную линию – идёт процесс нагнетания.

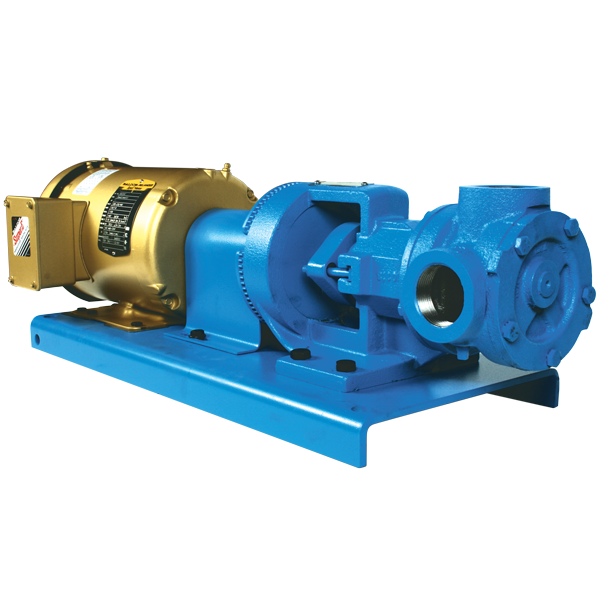

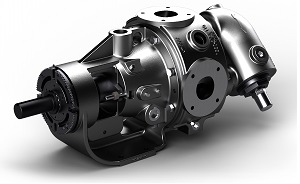

Принцип действия шестерённого насоса:

Как следует из названия, рабочими элементами этого вида насоса являются шестерни, которых может быть от 2 и более. Шестерни, или зубчатые колёса находятся внутри корпуса прибора и оснащены зубьями, производящими зацепление в процессе функционирования. Такие наносы могут быть как с внешним, так и с внутренним сцеплением.

Первый вид работает так. Одно из колёс (ведущее) шестерённого насоса приходит в действие под влиянием электродвигателя, размещающегося на единой оси с шестернёй. Второе колесо (ведомое) – благодаря зацеплению с ведущим. В течение рабочего процесса зубья шестерни хватают жидкость и прижимают его к корпусу насоса. Затем жидкость движется по вектору нагнетания, причём обратного хода жидкости практически не происходит из-за мощной плотности сцепления.

Во втором виде шестерённого насоса также действуют два колеса с зубцами, но расположены они одно в другом и разделены элементом в форме серпа. В шестерённом насосе с внутренним сцеплением всасывание происходит за счёт круговых движений шестерён и последующего за ним увеличения промежутков между зубцами. Затем межзубное расстояние уменьшается, и вещество уходит по направлению к выходу агрегата.

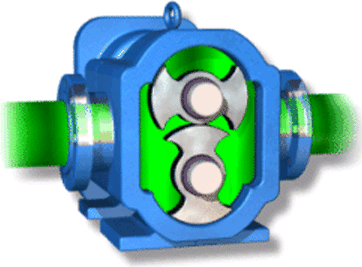

Принцип действия кулачкового (ротационно-поршневого) насоса

Кулачковый, или ротационно-поршневый насос оптимально соответствует работе по перекачиванию вязких веществ, используемых в фармацевтической, пищевой и косметической промышленности.

Агрегат содержит в себе 2 ротора (кулачка), которые вращаются в обратных направлениях по отношению друг к другу внутри корпуса без взаимного соприкосновения. Кулачки крепятся к валам, которые сопряжены с внешним синхронизатором, который как раз и не позволяет роторам касаться друг друга. Валы также оснащены колёсами с зубцами, находящимися в синхронизаторе.

Мощность привода передаётся промежуточному валу от зазубренных колёс. После выхождения кулачков из сцепления существенно возрастает объём всасывающего пространства, а со стороны входного парубка происходит разряжение. Жидкость приходит в корпус насоса, затем идёт вдоль его стенки от стороны всасывания к стороне нагнетания. После столкновения кулачков объём пространства между ними уменьшается, и со стороны парубка возрастает давление. Так жидкость начинает выталкиваться из агрегата.

Принцип действия диафрагменного насоса

В диафрагменном насосе основную рабочую функцию выполняет гибкая диафрагменная пластина. Этот элемент закреплён с краёв, и в процессе перекачивания вещества сгибается в зависимости от изменений напора. Устройство приводится в действие при помощи гидравлического, механического, либо пневматического привода.

Сфера использования диафрагменных насосов чрезвычайно велика: сюда входит работа горных предприятий, производство сухих порошкообразных масс, обработка отходов, химическая отрасль и многое другое.

При работе насоса происходит попадание воздуха в сжатом виде в воздушную камеру и его соприкосновение с диафрагмой, которая меняет местоположение по отношению к корпусу. И так перекачиваемое вещество вытесняется и начинает двигаться по вектору напорной магистрали. Из-за того, что диафрагмы сцеплены штоком, в одно и то же время одна диафрагма выталкивает вещество, а другая всасывает его, а также втягивается штоком в камере разряжения на противоположной стороне.

По окончании каждого цикла работы воздушный распределяющий механизм переключается автоматически, и сжатый воздух идёт в другую воздушную камеру. Затем действие повторяется.

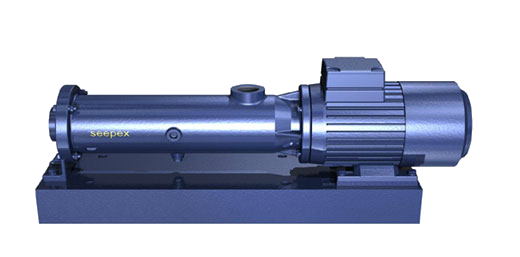

Принцип действия винтового насоса

Винтовые насосы компактны и обладают равномерной подачей жидкости.

Составные части винтового насоса – это неподвижный статор с винтовыми полостями, а также движущиеся винтовые роторы, изготовленные из металла. В зависимости от типа устройства, ротор может быть один или несколько.

Двигатель вращает ротор, камеры с жидкостью крутятся по винтовой линии вдоль оси статора, перемещаясь от стороны всасывающей к нагнетательной. Даже при перекачивании веществ с твёрдыми частицами винт не способен сломаться, что обусловлено прочным и хорошо продуманным механизмом данной разновидности насосов.

Принцип действия центробежного насоса

Центробежный насос включает в себя такие части, как спиралевидный корпус и колесо, расположенное внутри корпуса, надёжно зафиксированное и состоящее из двух дисков. Специальные лопасти закреплены между дисков, которые в свою очередь отгибаются от направления радиального в противоположную сторону направления вращения колеса. Агрегат присоединяется с напорным и всасывающим трубопроводами посредством парубков.

Рабочее колесо начинает вращаться в заполненном жидкостью корпусе и всасывающем трубопроводе. При движении колеса приходит в действие центробежная сила, под влиянием которой вода выталкивается от центра колеса. Возникает повышенное давление, и жидкость вытесняется в трубопровод. А поскольку в центральной части колеса падает давление, это способствует прибытию жидкости по всасывающему трубопроводу в насос.
