Отличия серого, высокопрочного, белого и ковкого чугуна

Общее понимание: Что такое чугун?

Чугун – это сплав железа с углеродом (более 2,14% углерода). Углерод может присутствовать в двух основных формах:

• Цементит (Fe3C): Твердое и хрупкое соединение железа и углерода.
• Графит (C): Чистый углерод в форме хлопьев или шариков.

Основные отличия между видами чугуна заключаются в:

• Форме углерода: Как именно углерод распределен в структуре металла (цементит или графит, форма графита).
• Химическом составе: Количество углерода, кремния, марганца, серы и фосфора.
• Микроструктуре: Расположение и форма различных фаз (графит, цементит, феррит, перлит).
• Механических свойствах: Прочность, пластичность, ударная вязкость, твердость.
• Технологических свойствах: Литейные свойства, обрабатываемость.
• Области применения: Детали, требующие определенных характеристик.

Теперь рассмотрим каждый вид чугуна подробно:

1. Серый чугун (Grey Cast Iron)

• Форма углерода: Графит в виде хлопьев (пластин). Эти хлопья действуют как концентраторы напряжений.

• Микроструктура: Графитные хлопья в матрице из феррита, перлита или их смеси. Количество перлита увеличивается с ростом скорости охлаждения или добавлением легирующих элементов.

Химический состав:

• Углерод: 2.5 - 4.0%
• Кремний: 1 - 3% (способствует графитизации)
• Марганец: 0.2 - 1.0%
• Сера: 0.02 - 0.2% (противодействует графитизации, образует сульфиды)
• Фосфор: 0.1 - 1.0% (повышает пластичность, но снижает прочность)

Механические свойства:

• Низкая прочность на растяжение: Хлопья графита резко ослабляют матрицу.
• Высокая прочность на сжатие: Значительно выше, чем на растяжение.
• Хорошая обрабатываемость: Графит действует как смазка при обработке.
• Хорошие демпфирующие свойства (виброгашение): Графит поглощает вибрации.
• Низкая пластичность и ударная вязкость: Хрупкий материал.

Технологические свойства:

• Хорошие литейные свойства (текучесть, малая усадка).
• Склонен к образованию усадочных раковин.

Применение:

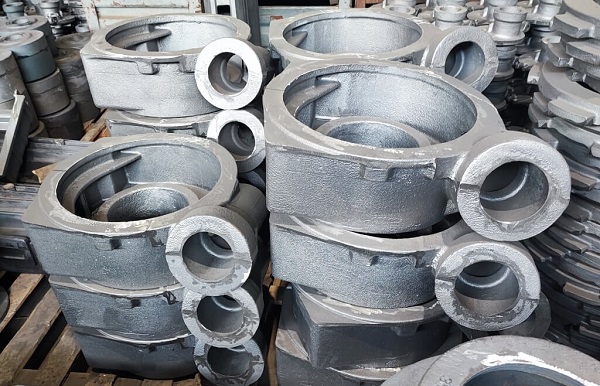

• Корпуса насосов низкого и среднего ценового диапазона, которые не испытывают серьёзных нагрузок (в том числе ударных) в процессе эксплуатации.
• Станины станков (благодаря виброгашению).
• Корпуса двигателей, цилиндры (благодаря хорошей теплопроводности и обрабатываемости).
• Маховики, тормозные барабаны.
• Чугунные трубы.

2. Высокопрочный чугун (Ductile Iron / Nodular Cast Iron)

• Форма углерода: Графит в виде шаровидных включений (глобул). Это достигается добавлением магния или церия в расплав. Шаровидная форма уменьшает концентрацию напряжений, значительно повышая прочность и пластичность.
• Микроструктура: Графитовые шарики в матрице из феррита, перлита или их смеси. Вариации в матрице позволяют получать разные марки высокопрочного чугуна с разными свойствами.

Химический состав:

• Углерод: 3.2 - 3.8%
• Кремний: 1.8 - 2.8%
• Марганец: 0.1 - 0.3%
• Магний: 0.03 - 0.08% (важен для формирования шаровидного графита)
• Сера и фосфор: Минимальные значения (вредные примеси).

Механические свойства:

• Высокая прочность на растяжение и сжатие: Значительно выше, чем у серого чугуна.
• Значительно более высокая пластичность и ударная вязкость, чем у серого чугуна: Может выдерживать значительные деформации.
• Хорошая обрабатываемость: Хуже, чем у серого чугуна, но лучше, чем у стали.
• Хорошие литейные свойства.
• Технологические свойства:
• Хорошие литейные свойства, но требует более тщательного контроля процесса, чем серый чугун.
• Меньше склонен к образованию усадочных раковин, чем серый чугун.

Применение:

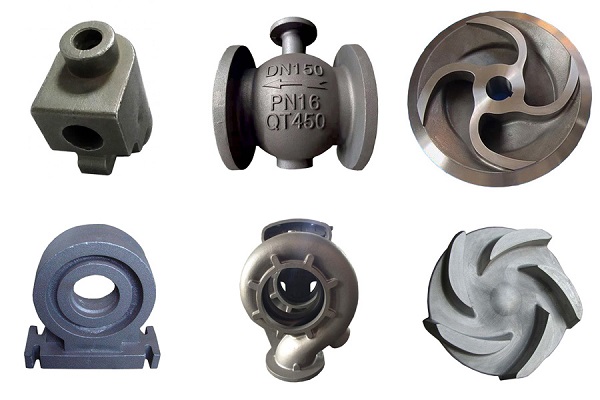

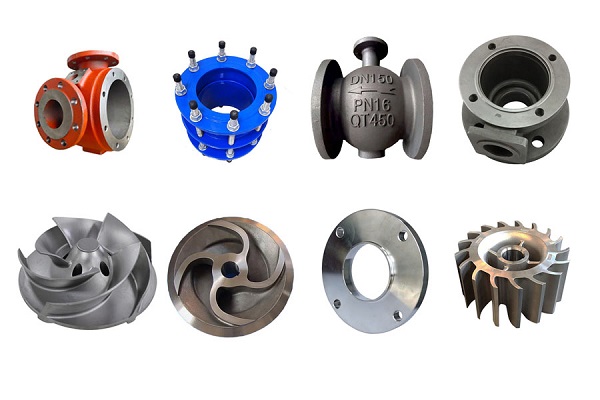

• Корпуса насосов среднего и высокого ценового диапазона, валы, рабочие элементы, которые испытывают серьёзныt нагрузки в процессе эксплуатации.
• Коленчатые валы, кулачковые валы.
• Шестерни, зубчатые колеса.
• Детали подвески автомобилей.
• Трубы высокого давления.
• Корпуса насосов и клапанов.

3. Белый чугун (White Cast Iron)

• Форма углерода: Углерод присутствует в виде цементита (Fe3C). Быстрое охлаждение (отбел) способствует образованию цементита вместо графита.
• Микроструктура: Цементитная сетка в матрице из перлита или ледебурита (эвтектическая смесь аустенита и цементита).

Химический состав:

• Углерод: 2.5 - 3.5%
• Кремний: Низкое содержание (менее 1%, препятствует графитизации)
• Марганец: До 0.8%
• Сера: Как можно меньше
• Фосфор: Как можно меньше

Механические свойства:

• Очень высокая твердость: Благодаря цементиту.
• Очень высокая износостойкость: За счет твердости.
• Чрезвычайно хрупкий: Не поддается пластической деформации.
• Низкая прочность на растяжение.
• Технологические свойства:
• Плохие литейные свойства.
• Практически не обрабатывается.

Применение:

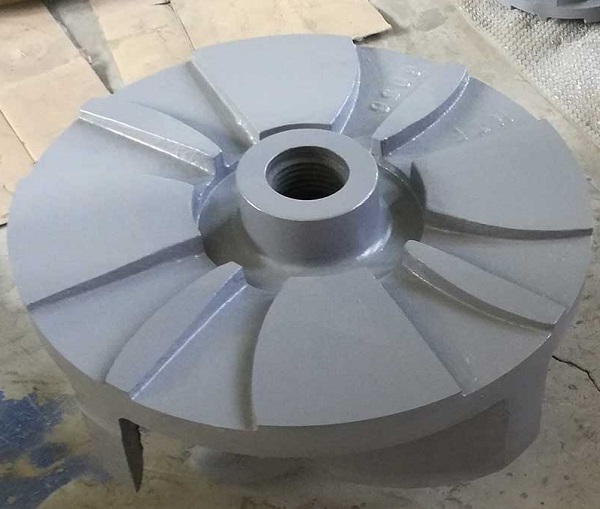

• Износостойкие детали: Мелющие шары для шаровых мельниц, брони ковшей экскаваторов, валки прокатных станов.
• Тормозные колодки, детали насосов (крыльчатки для перекачки абразивных жидкостей и т.д.) высокого ценового диапазона для специального применения.

4. Ковкий чугун (Malleable Cast Iron)

Способ получения:

Ковкий чугун не льют сразу как ковкий. Сначала получают отливки из белого чугуна. Затем эти отливки подвергают длительному отжигу (высокотемпературному нагреву с последующим медленным охлаждением) в течение десятков часов или даже нескольких суток.

Форма углерода: В результате отжига цементит распадается, и образуется графит в виде хлопьевидных включений округлой формы (углерод отжига). Эти включения менее острые, чем хлопья в сером чугуне, и не так сильно концентрируют напряжения.

Микроструктура: Графит отжига в матрице из феррита, перлита или их смеси (в зависимости от режима отжига).

Химический состав:

Близок к белому чугуну, но с более низким содержанием углерода и кремния, чтобы обеспечить образование белого чугуна при литье заготовки.

• Углерод: 2.2 - 2.9%
• Кремний: 0.6 - 1.2%
• Марганец: 0.2 - 1.0%

Механические свойства:

• Более высокая прочность и пластичность, чем у серого чугуна, но ниже, чем у высокопрочного чугуна.
• Хорошая ударная вязкость.
• Хорошая обрабатываемость.

Технологические свойства:

Литейные свойства определяются свойствами белого чугуна, из которого изготавливают заготовки. Требуется длительный и энергоемкий процесс отжига.

Применение:

• Детали сложной формы, требующие некоторой пластичности и прочности (например, корпуса и рабочие элементы насосов среднего и высокого ценового диапазона, детали сельскохозяйственных машин, элементы железнодорожного транспорта). Там, где требуется более высокая пластичность, чем у серого чугуна, но где сложная форма затрудняет применение высокопрочного чугуна.
