Ротационно-поршневые насосы Q-Pump

Подбор гигиенического насоса — это важная и ответственная задача. Важно не только учесть все строгие отраслевые требования, но и выбрать оборудование, которое не потребует частого сложного обслуживания и поможет оптимизировать производственные затраты. Ротационно-поршневые насосы Q-Pumps идеально справляются с этими задачами. Их преимущество — универсальная взаимозаменяемость с другими марками, представленными на рынке и высочайшее качество компонентов насоса. В частности, насосы Q-Pump полностью взаимозменяемы с насосами Waukesha cherry-burrell.

Характеристики ротационно-поршневых насосов Q-Pumps

С 1997 года компания Q-Pumps занимается проектированием и выпуском специализированного насосного оборудования для санитарных целей. Ее продукция востребована в пищевой, фармацевтической и косметической промышленности. Роторно-поршневые насосы этого бренда по своим параметрам и габаритам полностью соответствуют аналогичным моделям других производителей, что делает их универсальными для замены и интеграции в существующие системы.

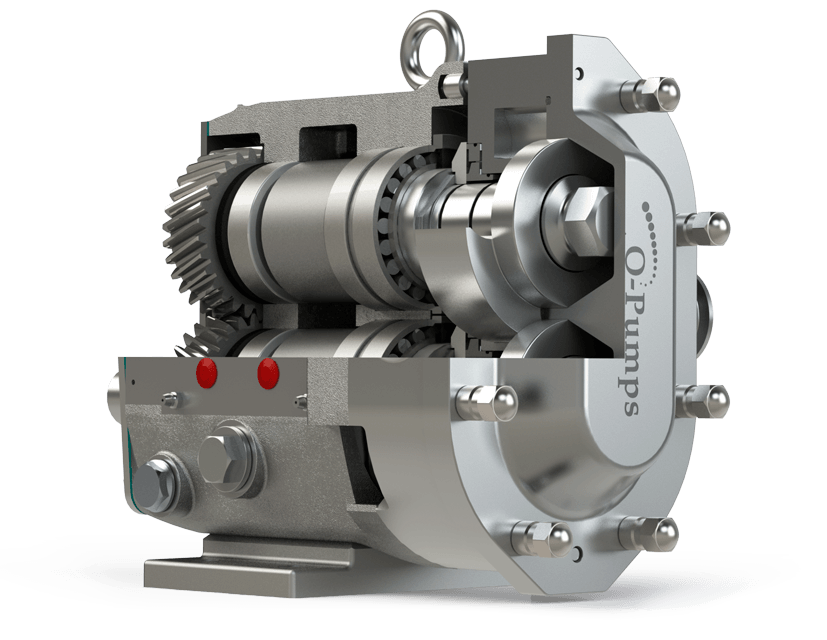

Конструкция таких насосов отличается простотой, однако позволяет генерировать мощные потоки давления. Каждый оборот ротора сопровождается подачей точного объема жидкости, что делает процесс перекачивания предсказуемым и эффективным. Работа устройства основана на принципе изменения объема камер, возникающих при движении лопастных элементов ротора (так называемых поршней). При их раздвижении в зоне всасывания формируется пониженное давление, благодаря чему жидкость заполняет внутреннюю полость насоса. Затем, при обратном сближении поршней, рабочее вещество перемещается к выходному отверстию и под давлением выталкивается наружу.

Особенность конструкции заключается в том, что роторы надежно зафиксированы в местах контакта с рабочей камерой насоса, не вступая при этом в прямое взаимодействие друг с другом. Это снижает износ и исключает механическое трение между роторами. Для изготовления поршневых элементов применяется высокопрочный износостойкий металл, что позволяет минимизировать зазоры между корпусом и роторами насоса. Благодаря этому обеспечивается высокая производительность насоса, особенно при работе с маловязкими жидкостями или в условиях повышенного давления.

Преимущества насосов Q-Pumps перед конкурентными аналогами

Ротационно-поршневые насосы, работающие при высоком давлении, демонстрируют отличную производительность при транспортировке жидкостей с различной степенью вязкости. Они эффективно справляются как с жидкими средами, например, с водой, так и с более густыми субстанциями, такими как зубная паста. В конструкции насосов корпус редуктора выполнен из нержавеющей стали (у прямого конкурента Waukesha корпус выполнен из чугуна). Нержавеющий редуктор обладает большей устойчивостью к износу по сравнению с традиционными чугунными вариантами. Коробка передач также выполнена из нержавеющей стали, что обеспечивает повышенную прочность и длительный срок эксплуатации.

Дополнительную надежность конструкции придает сальник, изготовленный из нержавеющего сплава, который предотвращает процессы окисления. Валы, выполненные из монолитного прочного материала, выдерживают значительные нагрузки и обладают высоким крутящим моментом. Некоторые модели насосов, такие как TG QP1 и TG QP2, допускают модернизацию путем установки роторов увеличенного размера, что продлевает срок службы оборудования и повышает его эффективность.

Насосы Q-Pumps отличаются рядом конструктивных особенностей, обеспечивающих их долговечность и удобство в эксплуатации. Они оснащены усиленными валами из стали 17-4 P, что повышает их механическую прочность. Использование косозубых шестерен снижает уровень шума во время работы и увеличивает срок службы механизма. Предусмотрено несколько типов механических уплотнений, включая одинарные и двойные варианты, что позволяет адаптировать оборудование к разным условиям эксплуатации.

Роторы выполнены из прочного сплава Aloy 88, что способствует минимизации зазора между элементами и повышает эффективность работы. Корпус и крышка изготовлены из нержавеющей стали 316L, устойчивой к агрессивным средам. Важной характеристикой является низкий уровень шероховатости поверхности — всего 0,8 мкм, что облегчает очистку и предотвращает скопление загрязнений.

Конструкция включает самоочищающиеся прокладки, упрощающие процесс технического обслуживания. Редукторный корпус допускает установку насоса в четырех различных положениях, что делает монтаж более удобным. По обеим сторонам корпуса предусмотрены масленки, а система смазки включает антимикробные компоненты. Также предусмотрены шесть резьбовых масляных пробок с прозрачными стеклянными вставками для визуального контроля уровня масла.

Насосы серии TG Q-Pumps полностью совместимы с насосами Waukesha, что делает их универсальным решением для широкого спектра задач. Их ключевая особенность заключается в способности перекачивать жидкости под высоким давлением без снижения скорости потока. Данные насосы надежны, эффективны и подходят для выполнения сложных технологических операций.

Области применения ротационно-поршневых насосов высокого давления QP

Благодаря универсальной конструкции и способности эффективно работать с жидкостями разной вязкости, роторно-поршневые насосы QP широко востребованы в различных промышленных сферах.

В пищевой отрасли они используются для перекачки таких продуктов, как сахарный сироп, молоко, сливки, растительные масла, варенье, мед, глюкоза, дрожжи, карамель, майонез, томатные соусы, йогурты и кремовые пасты. В фармацевтическом производстве эти насосы применяются для транспортировки субстанций с разной плотностью, обеспечивая их бережное перемещение. В косметической промышленности оборудование QP задействовано при работе с жидкими мылами, шампунями, лосьонами, загустителями, кремами, эмульгаторами, спиртовыми растворами, мазями и некоторыми химическими соединениями.

Стремитесь снизить затраты на электроэнергию и расход воды, добиться соблюдения норм санитарии и улучшить качество выпускаемой продукции? Технологии Q-Pumps помогут достичь этих целей, особенно в сфере производства напитков. Компания Q-Pumps обладает значительным опытом в перекачивании молочных продуктов и внедрении передовых решений, способных изменить подход к работе в отрасли. Их комплексные разработки обеспечивают высокий уровень чистоты процессов и оптимизацию производственных затрат.

Современные потребители предъявляют высокие требования к пищевой продукции, ожидая безупречный вкус, текстуру и высокое качество. Инновационные технологии Q-Pumps позволяют соблюдать строгие санитарные нормы, гарантировать стабильность характеристик продукта и сокращать эксплуатационные расходы.

Так как роторно-поршневые насосы серии QP предназначены для использования в условиях усиленных гигиенических требований, производитель предоставляет полный пакет сертификационной документации. Среди них два сертификата 3-A SSI и документ, подтверждающий соответствие стандартам EHEDG.

3-A SSI — международная организация, разрабатывающая стандарты для оборудования, применяемого в пищевой, фармацевтической промышленности и при производстве напитков. EHEDG — европейский консорциум, в который входят производители оборудования, специалисты пищевой отрасли, научные институты и санитарные службы. Основная цель этой организации — совершенствование стандартов гигиены в процессе производства и упаковки продуктов питания.

Насосное оборудование Q-Pumps — это надежное решение для предприятий, где ключевыми факторами являются чистота, эффективность и соответствие высоким стандартам качества.

Модельный ряд

Линейка TG QP1 отличается простотой разборки, что позволяет проводить мойку вне места установки насоса. Модели TG QP1 могут комплектоваться механическими уплотнениями, уплотнительными кольцами или манжетными уплотнениями, что обеспечивает гибкость в выборе подходящего решения.

Серия TG QP1+ включает усовершенствования, которые упрощают техническое обслуживание, экономят время и снижают затраты.

Конструкция с уплотнительными кольцами на передней панели насоса позволяет менять их без отсоединения насоса от системы. Цельная втулка обеспечивает герметичность при снятии роторов для очистки на месте. Меньшее количество деталей упрощает обслуживание и сокращает время простоя. Сертифицирована по стандарту 3-A.

Усовершенствованный дизайн линейки TG QP2 обеспечивает еще более высокий уровень гигиеничности. Насосы TG QP2 можно чистить непосредственно на месте без необходимости демонтажа, и таким образом сократить эксплуатационные расходы.

Редукторы с корпусом из нержавеющей стали предназначены для безразборной мойки. Увеличенные валы из нержавеющей стали 17-4ph выдерживают давление до 500 фунтов на квадратный дюйм, что продлевает срок службы насоса. Все модели TG QP2 и их аналоги могут быть модернизированы до насосов TG QP3. Сертифицированы по стандарту 3-A.

Ключевые показатели работы роторно-поршневых насосов Q-Pumps

Эффективность насосного оборудования Q-Pumps зависит от конкретной модели и размеров входных патрубков:

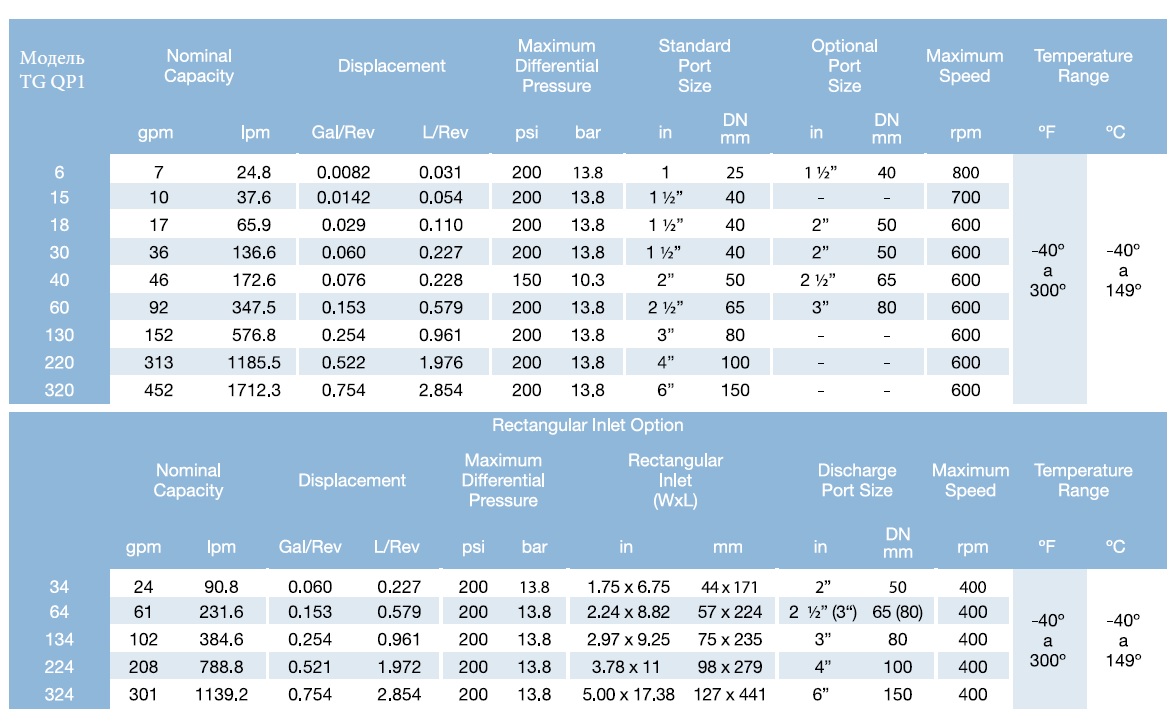

• TG QP1 обладает диапазоном производительности от 24 до 1100 литров в минуту, развивает давление до 13,8 бар и работает на скоростях от 400 до 800 оборотов в минуту. Он рассчитан на жидкости с вязкостью до 1 000 000 сР и выдерживает температурные условия от -40 до +150°C.

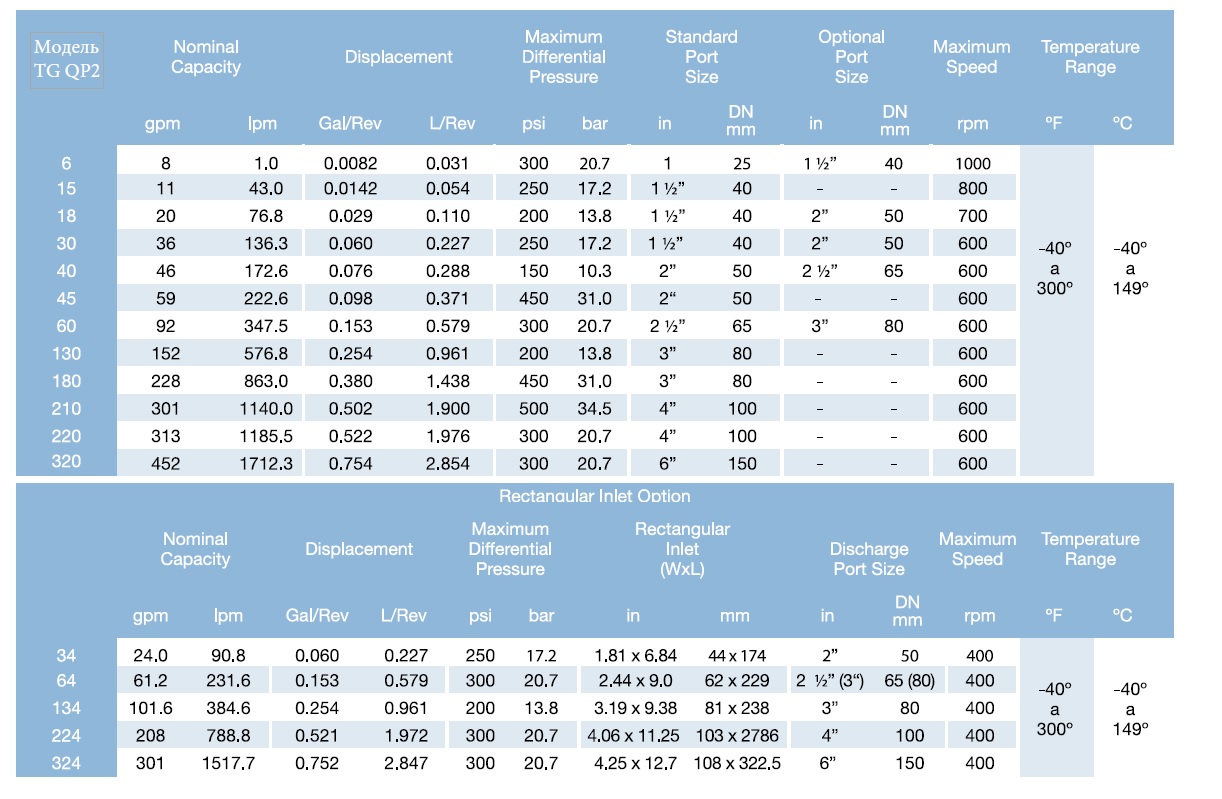

• TG QP2 работает в более широком диапазоне — от 1 до 1500 литров в минуту, обеспечивая давление от 10,3 до 34,5 бар. В зависимости от условий эксплуатации, его скорость вращения варьируется в пределах 400–1000 об/мин. Максимально допустимая вязкость составляет 1 000 000 сР, а рабочая температура колеблется в пределах -40…+150°C.

Ротационно-поршневые насосы Q-Pumps представляют собой передовое решение в сфере транспортировки жидкостей. Их гигиеничное исполнение, возможность безразборной очистки (CIP-мойка) и сертификация 3-A гарантируют соответствие самым строгим отраслевым стандартам. Это делает оборудование незаменимым в различных сферах производства, где важны надежность, высокая производительность и санитарная безопасность.

Полная взаимозаменяемость с насосами Waukesha позволяет легко интегрировать оборудование Q-Pumps в существующие производственные линии без необходимости изменений в инфраструктуре. Такая универсальность не только снижает затраты на модернизацию, но и минимизирует время простоя, что особенно важно для предприятий с непрерывным циклом производства.
