Сварка чугуна электродом - подробное руководство

Введение

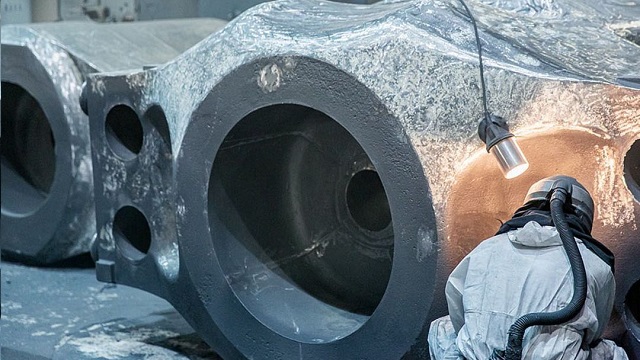

Сварка чугуна — один из наиболее сложных процессов в сварочном производстве из-за специфических свойств этого материала. Чугун содержит 2-4% углерода, что делает его хрупким, склонным к образованию трещин и пор. Однако при правильном подходе сварка возможна и экономически оправдана в ряде случаев. Данную статью мы решили разместить из-за вопросов наших покупателей. Насосы из чугуна часто работают в экстремальных условиях (например при -50С) и при монтаже/транспортировке бывают неприятные ситуации, когда насос при разгрузке/выгрузке соскальзывает с вил погрузчика, получает механические удары при монтаже и т.д. В итоге бывают ситуации, когда новый насос из чугуна получает повреждения корпуса, патрубков и т.д. В некоторых случаях эти повреждения можно устранить при помощи сварки - ниже размещено видео с примером подобных работ:

Когда имеет смысл сваривать чугун?

Экономическая целесообразность:

1. Ремонт дорогостоящего оборудования (станочные станины, корпуса насосов, двигателей)
2. Восстановление уникальных или дефицитных деталей
3. Устранение дефектов сложного литья на производстве

Техническая целесообразность:

• Трещины длиной не более 50% сечения детали
• Отколотые фрагменты
• Износ рабочих поверхностей дорогостоящего оборудования
• Несквозные дефекты

---

Марки чугунов, поддающиеся сварке:

По степени свариваемости:

Высокая свариваемость:

• Серый чугун с пластинчатым графитом (СЧ10-СЧ35)
• Ковкий чугун (КЧ30-6, КЧ37-12)
• Высокопрочный чугун с шаровидным графитом (ВЧ40, ВЧ50)

Ограниченная свариваемость:

• Белый чугун (из-за высокой твердости и хрупкости)
• Легированные чугуны (никелевые, хромистые)
• Чугун с вермикулярным графитом

Практически несвариваемые:

• Отбеленные чугуны
• Чугуны с высоким содержанием фосфора (>0,2%)
• Сильно загрязненные чугуны (масло, краска)

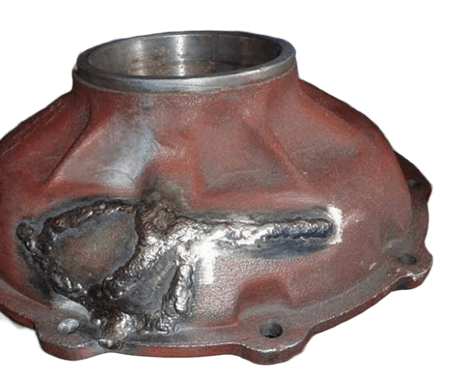

Подготовка к сварке:

• Определение марки чугуна (по документации, искровым тестом)
• Выявление типа графита (пластинчатый, шаровидный)
• Проверка на загрязнения (масла, краски, ржавчина)

• Расделку кромок: под углом 60-90° для трещин
• Засверливание концов трещин (диаметр 4-6 мм) для предотвращения распространения
• Зачистка на 30-50 мм от шва (щеткой, шлифованием)
• Обезжиривание (ацетоном, уайт-спиритом)

• Общий подогрев: 300-650°C в зависимости от марки чугуна
• Локальный подогрев: газовой горелкой вокруг зоны сварки
• Скорость нагрева: не более 150-200°C/час для предотвращения термических напряжений

• Горячая сварка (с подогревом до 600-650°C) - для ответственных деталей
• Полугорячая сварка (300-400°C) - компромиссный вариант
• Холодная сварка (без подогрева) - для неответственных конструкций или при невозможности подогрева

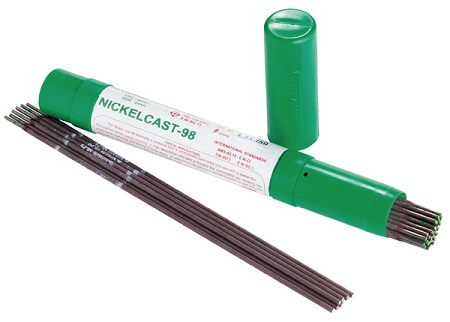

Электроды для сварки чугуна:

• Для холодной сварки
• Медная обмазка с ферросплавами
• Низкая прочность соединения, но хорошая обрабатываемость

• На основе никеля (до 98%)
• Для ответственных соединений
• Высокая пластичность шва
• Дорогие, но обеспечивают лучшее качество

• Содержат 40-60% никеля
• Компромисс по цене и качеству
• Универсальное применение

• Для горячей сварки
• Стержень из низкоуглеродистой стали
• Требуют обязательного подогрева

• ЦНИИН-4, ЦЧ-4 (отечественные)
• Ni-Cl, NiFe-Cl (зарубежные аналоги от ESAB, Lincoln Electric)

Технология сварки:

Параметры режима:

• Ток: обратной полярности (электрод на "+")
• Сила тока: 90-160А для электродов ∅3-4мм
• Длина дуги: короткая (2-3 мм)
• Скорость сварки: средняя, без колебаний

Техника выполнения:

• Короткие швы длиной 20-40 мм с охлаждением до 60-80°C
• Шахматный порядок наложения швов для распределения напряжений
• Проковка каждого валика молотком
• Наложение последующих валиков после очистки предыдущих

Особенности:

• Первый слой - наиболее ответственный, выполняется с минимальной тепловой нагрузкой
• Угловые швы - с предварительной наплавкой на более толстую деталь
• Сквозные трещины - с установкой стальных шпилек или заплат

Послесварочная обработка:

1. Медленное охлаждение:

• В печи со скоростью 50-100°C/час до 150-200°C
• В термоизолирующих материалах (асбест, вермикулит)
• Естественное охлаждение на воздухе только для мелких деталей

2. Термическая обработка:

• Отжиг при 550-600°C для снятия напряжений
• Нормализация для улучшения структуры металла шва
• Для ответственных деталей - полный цикл: нагрев → выдержка → медленное охлаждение

3. Механическая обработка:

• Возможна через несколько часов после сварки или на следующий день.
• Использование твердосплавного инструмента
• Постепенное снятие припуска для выявления скрытых дефектов

Контроль качества:

Визуальный осмотр:

• Отсутствие трещин, пор, непроваров
• Равномерность чешуек шва

Неразрушающий контроль:

• Капиллярный (краска-проникатель)
• Ультразвуковой для толстостенных деталей
• Магнитопорошковый для ферромагнитных чугунов

Испытания:

• На твердость (близкую к основному металлу)
• На герметичность (для корпусных деталей)

Типичные дефекты и их предотвращение

1. Трещины:

• Причина: высокие термические напряжения
• Профилактика: предварительный подогрев, медленное охлаждение, проковка швов

2. Поры:

• Причина: загрязнения, влажные электроды
• Профилактика: тщательная очистка, прокалка электродов

3. Отбеливание:

• Причина: быстрое охлаждение, малая теплоемкость
• Профилактика: увеличение подогрева, термическая обработка

4. Непровары:

• Причина: недостаточная сила тока, плохая разделка
• Профилактика: правильный режим, качественная подготовка кромок

Альтернативные методы сварки чугуна:

Аргонодуговая сварка (TIG):

• С присадочными никелевыми прутками
• Более точный контроль тепловложения
• Для тонкостенных и ответственных деталей

Газовая сварка:

• Ацетилен-кислородным пламенем
• С чугунными присадочными прутками
• Меньшие скорости, но лучшее качество для некоторых марок

Холодная сварка спецсоставами:

• Полимерные композиции (типа "холодная сварка")
• Только для несиловых, ненагруженных соединений

Экономические аспекты:

Стоимость сварки включает:

1. Подготовительные операции (30-40% времени)
2. Стоимость электродов (особенно никелевых)
3. Энергозатраты на подогрев и термообработку
4. Контроль качества

Рентабельность сварки против замены:

• Замена: стоимость новой детали + демонтаж/монтаж
• Сварка: стоимость материалов + работа + возможный простой оборудования

Заключение

Сварка чугуна электродом — сложный, но возможный процесс. Ключ к успеху — правильная диагностика материала, тщательная подготовка, выбор соответствующих электродов и строгое соблюдение технологии. Для ответственных деталей рекомендуется горячая сварка с предварительным и сопутствующим подогревом, а также последующей термообработкой.

Наиболее перспективные направления — использование специализированных никелевых электродов и комбинированных технологий, позволяющих получать соединения с удовлетворительными механическими свойствами даже при холодной сварке.

Важно: Для особо ответственных конструкций рекомендуется обращаться к специалистам, имеющим опыт работы с чугуном, или проводить пробные сварки на образцах из аналогичного материала.
