Сварка нержавеющей стали - подробное руководство

Нержавеющая сталь - это сплав железа, хрома (минимум 10,5%) и, в зависимости от марки, других легирующих элементов, таких как никель, молибден, титан и др. Ее главное свойство - коррозионная стойкость, которая обеспечивается образованием на поверхности тонкой, но очень прочной оксидной пленки. Сварка нержавеющей стали – процесс более сложный, чем сварка обычных сталей, и требует понимания ее уникальных свойств и особенностей. Мы решили разместить данную статью, т.к. вопрос модернизации (переварки) существующих производственных линий (трубопроводов) при установке новых насосов возникает достаточно часто, и эти линии бывают выполнены из нержавеющей стали.

Почему сварка нержавеющей стали отличается?

1. Низкая теплопроводность: Нержавеющие стали проводят тепло гораздо хуже, чем углеродистые. Это означает, что тепло концентрируется в зоне сварки, что может привести к перегреву, деформации и образованию усадочных трещин.
2. Высокий коэффициент термического расширения: При нагреве нержавеющая сталь расширяется сильнее, чем углеродистые стали. При охлаждении она сжимается, что может вызывать значительные деформации и внутренние напряжения.
3. Склонность к окалинообразованию (высокотемпературная коррозия): При высоких температурах сварки хром в нержавеющей стали может окисляться, образуя плотную пленку оксидов (хромовую окалину). Эта окалина снижает коррозионную стойкость сварного шва и требует тщательного удаления.
4. Снижение коррозионной стойкости в зоне термического влияния (ЗТВ): При медленном охлаждении после сварки в ЗТВ может происходить осаждение карбидов хрома по границам зерен. Этот процесс (сенсибилизация) приводит к обеднению хромом прилегающих участков и снижению коррозионной стойкости – так называемой межкристаллитной коррозии.
5. Чувствительность к загрязнениям: Любые загрязнения (масло, краска, ржавчина, остатки угля) на поверхности свариваемых деталей могут привести к дефектам в сварном шве или снижению его коррозионной стойкости.
6. Разнообразие марок: Существует большое количество марок нержавеющих сталей (аустенитные, ферритные, мартенситные, дуплексные, мартенситно-ферритные), каждая из которых имеет свои особенности сварки.

Основные методы сварки нержавеющей стали

Выбор метода сварки зависит от марки стали, толщины материала, требований к качеству шва и условий производства.

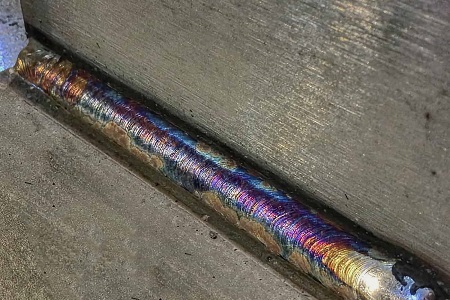

1. Ручная дуговая сварка покрытыми электродами (MMA/SMAW)

• Принцип: Дуга горит между покрытым электродом и свариваемым изделием. Покрытие электрода плавится, образуя защитный шлак и газовую защиту.
• Преимущества: Универсальность, доступность оборудования, возможность сварки в различных пространственных положениях, применимость на открытом воздухе.
• Недостатки: Низкая производительность, высокое тепловложение, необходимость удаления шлака.
• Особенности для нержавейки: Используются специальные электроды для нержавеющей стали (например, Э-308, Э-316). Важно выбирать правильную полярность (обычно постоянный ток обратной полярности, DC+) и добиваться минимального тепловложения, используя короткую дугу.

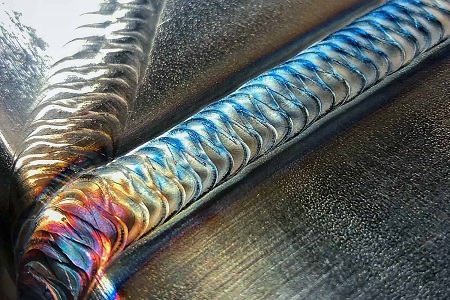

2. Аргонодуговая сварка неплавящимся электродом (TIG/GTAW)

• Принцип: Неплавящийся вольфрамовый электрод в среде инертного газа (аргона) создает дугу. Присадочный пруток (при необходимости) подается вручную или автоматически.
• Преимущества: Высокое качество шва, отличный внешний вид, отсутствие шлака, возможность точной регулировки тепловложения, подходит для тонких материалов.
• Недостатки: Низкая производительность, требовательность к чистоте, чувствительность к сквознякам (требуется газовая защита).
• Особенности для нержавейки: Один из самых популярных и предпочтительных методов для нержавеющей стали, особенно для ответственных конструкций. Используется чистый аргон. Важно тщательно подготовить кромки. Для аустенитных сталей часто используют присадочные прутки с повышенным содержанием феррита (например, ER308, ER316) для предотвращения горячих трещин.

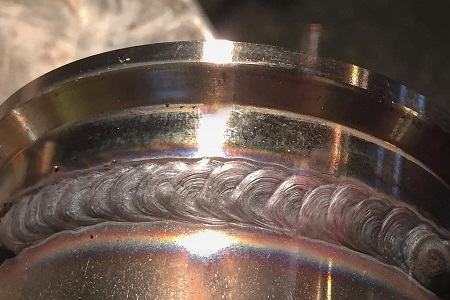

3. Полуавтоматическая сварка плавящимся электродом в среде защитных газов (MIG/MAG/GMAW)

• Принцип: Сварочная проволока подается автоматически через сварочную горелку, формируя дугу и расплавляя как проволоку, так и основной металл. В качестве защитной среды используется инертный (MIG, например, аргон) или активный (MAG, обычно аргон со смесями CO2 или O2) газ.
• Преимущества: Высокая производительность, возможность сварки в различных пространственных положениях (вертикальный шов вверх), хорошее качество шва.
• Недостатки: Требуется более сложное оборудование, чувствительность к сквознякам, не всегда достижим эстетичный вид шва, как при TIG.
• Особенности для нержавейки: В основном используется аргон или аргон с небольшими добавками CO2 (1-2%). Использование более активных газов (как для черных сталей) может привести к окислению хрома и ухудшению коррозионной стойкости. Выбор проволоки критически важен (например, ER308, ER316).

4. Аргонодуговая сварка с присадочным материалом в виде порошка (PAW)

• Принцип: Вариант TIG-сварки, где присадочный материал вводится в зону сварки в виде порошка.
• Преимущества: Более контролируемое тепловложение, возможность сварки более длинных швов без присадки, высокая автоматизация.
• Недостатки: Сложность оборудования, высокая стоимость.
• Особенности для нержавейки: Аналогичны TIG-сварке, но с повышенным контролем.

5. Различные виды контактной сварки (точечная, шовная)

• Принцип: Сварка происходит за счет нагрева металла током, протекающим между электродами, и последующего приложения давления.
• Преимущества: Высокая производительность, хорошая автоматизация, отсутствие необходимости в расходных материалах (газ, электроды), чистота процесса.
• Недостатки: Требуется специализированное оборудование, ограниченность применений (чаще для тонколистовых материалов, производства стеллажей, бытовой техники).
• Особенности для нержавейки: Точная регулировка параметров (ток, усилие, время) критична для предотвращения прожигов и обеспечения прочности.

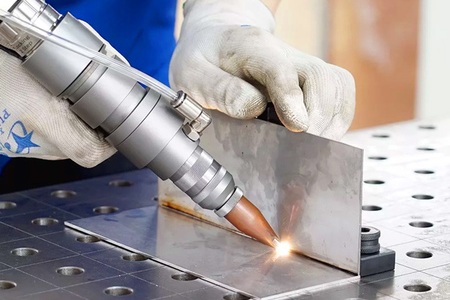

6. Лазерная сварка

• Принцип: Используется фокусированное лазерное излучение для нагрева и плавления металла.
• Преимущества: Очень высокая точность, минимальное тепловложение, узкая ЗТВ, возможность сварки трудносвариваемых материалов, высокая скорость.
• Недостатки: Дорогостоящее оборудование, применимость ограничена толщиной материала.
• Особенности для нержавейки: Идеально подходит для тонколистовой нержавеющей стали, где требуются высокие эстетические качества и минимальные деформации.

Особенности сварки различных марок нержавеющей стали

1. Аустенитные стали (серии 300, например, 304, 316):
   • Это наиболее распространенный тип.
   • Высокая коррозионная стойкость, хорошая пластичность.
   • Склонны к межкристаллитной коррозии (нужно контролировать тепловложение и время пребывания в диапазоне температур 450-850°C).
   • Могут образовывать горячие трещины (компенсируется добавлением феррита в присадочный материал).
   • Лучшие методы: TIG, MIG/MAG, SAW.
2. Ферритные стали (серии 400, например, 430):
   • Обладают хорошей коррозионной стойкостью, но ниже, чем аустенитные.
   • Не склонны к межкристаллитной коррозии.
   • Склонны к охрупчиванию при нагреве и кристаллизации (в зернистом состоянии).
   • Требуют более быстрого охлаждения, чтобы избежать охрупчивания.
   • Могут возникать проблемы с шовной сваркой.
   • Лучшие методы: MIG/MAG, TIG, SAW.
3. Мартенситные стали (серии 400, например, 410, 420):
   • Имеют высокую прочность и твердость, но низкую коррозионную стойкость (улучшается после закалки и отпуска).
   • Очень склонны к образованию трещин из-за высокой твердости и хрупкости закаленного металла.
   • Требуют обязательной предварительной и/или последующей термообработки (подогрев перед сваркой, отпуск после).
   • Лучшие методы: MMA, MIG/MAG, SAW (с учетом режимов термообработки).
4. Дуплексные (аустенитно-ферритные) стали (серии 2xxx, 2205, 2507):
   • Сочетают высокую прочность (как у мартенситных) и хорошую коррозионную стойкость (как у аустенитных).
   • Требуют точного баланса аустенитной и ферритной фаз в зоне сварки.
   • Высокое тепловложение может нарушить структуру.
   • Лучшие методы: MIG/MAG, TIG, SAW.

Подготовка поверхности и кромки

• Очистка: Крайне важна! Удалить масло, смазку, краску, следы посторонних металлов, ржавчину. Используйте специальные обезжириватели (ацетон, изопропиловый спирт), щеточки из нержавеющей стали или нержавеющую шерсть.
• Снятие заусенцев: Удалить заусенцы после резки.
• Кромкоподготовка: Для толщин более 3-4 мм рекомендуется разделками кромок (V-, U-, X-образные) для обеспечения полного провара.
• Инертная среда: Важно, чтобы зона сварки и прилегающие поверхности были защищены от воздуха.

Защита зоны сварки

• Внешняя защита: Используются инертные газы (аргон) или их смеси (для MIG/MAG). Необходима правильная настройка расхода газа и предотвращение сквозняков.
• Внутренняя защита (при необходимости): Для труб и полостей может применяться принудительная продувка аргоном.

Пост-сварочная обработка

1. Удаление окалины и шлака: Тщательно удалить остатки шлака (если он есть) с помощью механических инструментов (щетки, шлифовальные круги) или химических методов (травление).
2. Пассивация: Выполняется для восстановления коррозионной стойкости. Может быть химической (с помощью азотной кислоты) или электрохимической.
3. Полировка: Для восстановления внешнего вида и дополнительной защиты.
4. Удаление следов от сварки: Для косметических целей или для обеспечения гигиеничности (в пищевой промышленности).

Рекомендации по выбору присадочных материалов

• Аустенитные стали: Часто используют присадки с повышенным содержанием феррита (например, ER308L, ER316L), чтобы снизить риск образования горячих трещин. Буквы "L" означают низкое содержание углерода, что также снижает риск межкристаллитной коррозии.
• Ферритные стали: Присадки на основе той же марки стали.
• Мартенситные стали: Присадки на основе той же марки стали, но режим сварки и термообработка критичны.
• Дуплексные стали: Специальные присадки, обеспечивающие правильное соотношение фаз.

Ошибки при сварке нержавеющей стали

• Пренебрежение чистотой: Загрязнения – главный враг.
• Чрезмерное тепловложение: Приводит к деформациям, перегреву, "охрупчиванию".
• Неправильный выбор защитного газа: Использование активных газов для аустенитных сталей.
• Неправильный выбор присадочного материала: Несоответствие марки стали и присадки.
• Недостаточная защита от сквозняков: Уносит газ, приводит к пористости.
• Использование обычных инструментов: Щетки, напильники, круги для черной стали оставляют частицы, которые могут стать началом коррозии.

Заключение

Сварка нержавеющей стали – это искусство, требующее знаний, точности и внимательности. Понимание свойств этого материала, выбор правильного метода, присадок и соблюдение технологий подготовки и пост-сварочной обработки являются ключом к получению качественных, долговечных и коррозионностойких сварных соединений. Начинать лучше с простых типов нержавеющей стали (например, 304) и переходить к более сложным по мере наращивания опыта.
