Втулки скольжения в насосном и другом оборудовании - подробный обзор

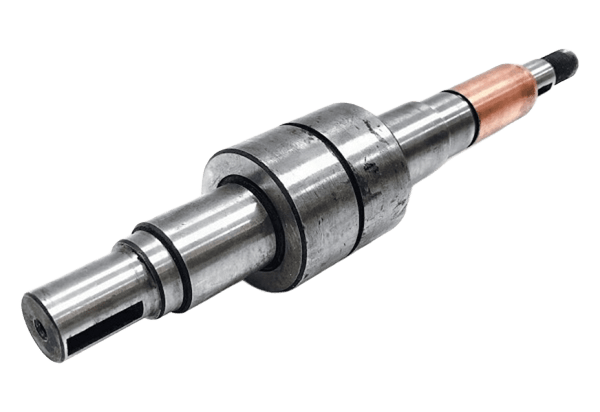

Выбор втулки скольжения для насосного оборудования – это важное инженерное решение, влияющее на производительность, надежность и долговечность всей системы. Каждый из типов втулок обладает своими уникальными преимуществами и недостатками, которые необходимо учитывать, исходя из конкретных условий эксплуатации насоса.

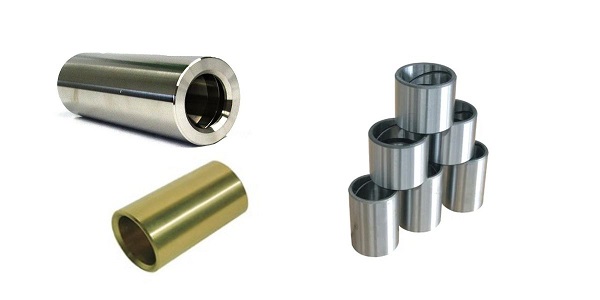

Втулки скольжения: принципы работы и конструкция

Материалы: Втулки скольжения изготавливаются из различных материалов.

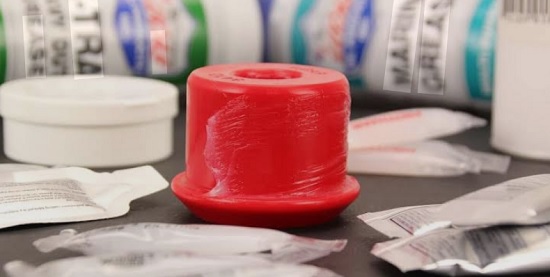

Типы смазки для втулок скольжения:

Cмазка втулки скольжения в насосах с помощью перекачиваемой жидкости

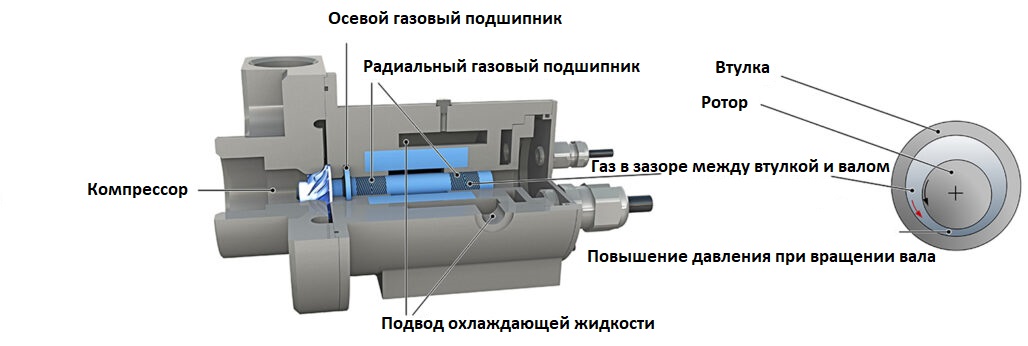

Газовая смазка втулки скольжения

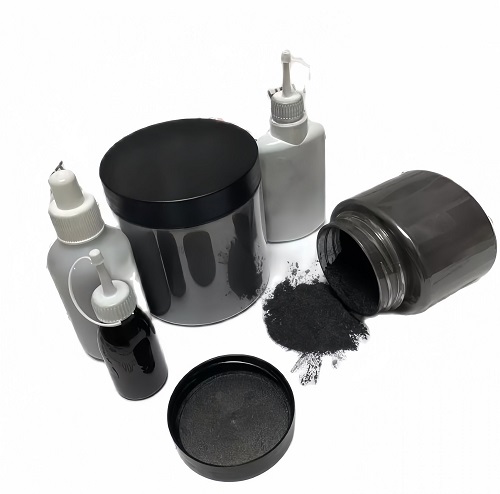

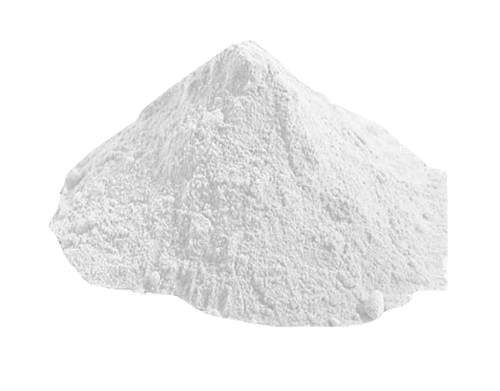

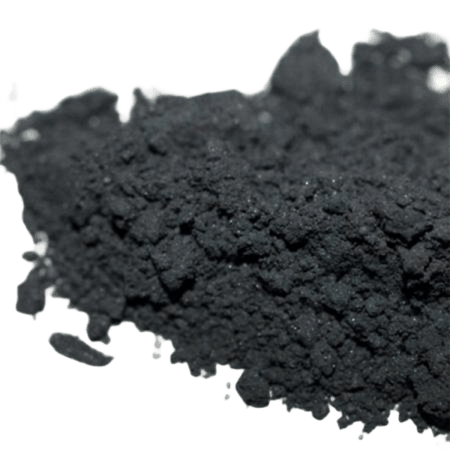

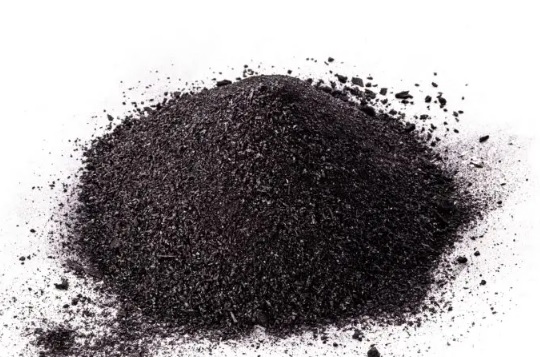

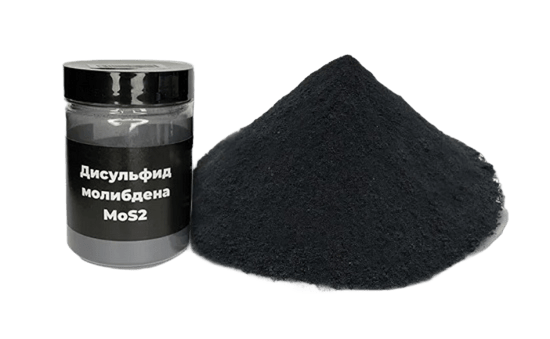

Сухая смазка втулки скольжения
Жидкая смазка втулки скольжения
Таблица, сравнивающая различные методы смазки втулок скольжения в насосах

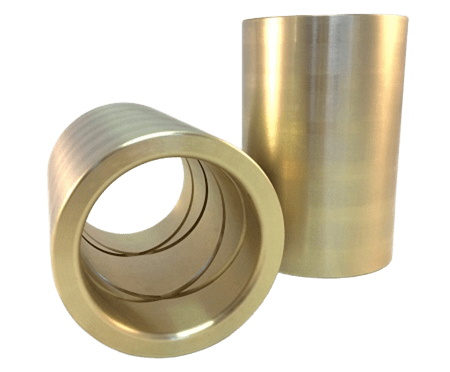

Бронзовые втулки скольжения

Бронза – это собирательное название для сплавов на основе меди, где главным легирующим (добавляемым) элементом является олово. Именно состав и пропорции этих компонентов определяют уникальные свойства каждого конкретного вида бронзы, и как следствие, их пригодность для изготовления втулок скольжения.

Ключевые свойства бронзы, определяющие ее применение в втулках скольжения:

Антифрикционные свойства: Это, пожалуй, главное преимущество бронзы. Она обладает способностью к низкому коэффициенту трения, особенно в сочетании со смазкой. Это означает, что втулка, изготовленная из бронзы, позволяет вращающимся частям легко скользить без чрезмерного нагрева или износа.

Износостойкость: Бронза устойчива к абразивному износу, то есть к истиранию поверхности при трении. Разные марки бронзы показывают разную степень износостойкости, что позволяет выбирать оптимальный материал для конкретных условий эксплуатации.

Коррозионная стойкость: Многие виды бронзы, особенно алюминиевая и оловянная, обладают высокой устойчивостью к коррозии в различных средах, включая воду, морскую воду, кислоты и щелочи (в зависимости от типа бронзы). Это критически важно для втулок, работающих в контакте с различными жидкостями.

Высокая несущая способность: Бронза способна выдерживать значительные нагрузки без деформации или разрушения. Это обеспечивает надежную поддержку вращающихся элементов даже при высоких давлениях и скоростях.

Теплопроводность: Бронза хорошо отводит тепло, что помогает предотвратить перегрев втулки и связанных с ней компонентов. Это особенно важно в высокоскоростных или нагруженных приложениях.

Обрабатываемость: Бронза относительно легко обрабатывается механически (точение, фрезерование, сверление), что позволяет изготавливать втулки сложной формы с высокой точностью.

Различные типы бронзы и их особенности для втулок скольжения:

Оловянная бронза (CuSn): Самый распространенный тип бронзы для втулок. Обладает отличными антифрикционными свойствами и хорошей коррозионной стойкостью. Используется в условиях умеренных и высоких нагрузок. Примеры: БрОЦС5-5-5, БрОЦС4-4-17

Алюминиевая бронза (CuAl): Отличается высокой прочностью, твердостью и устойчивостью к коррозии, особенно в морской воде и солевых растворах. Применяется в насосах, судостроении, химической промышленности. Примеры: БрАЖ9-4, БрАМц10-3-1.5

Марганцовистая бронза (CuMn): Обладает высокой прочностью и устойчивостью к кавитации (образованию и схлопыванию пузырьков в жидкости), что делает ее подходящей для насосов и гидротурбин.

Свинцовистая бронза (CuPb): Содержит свинец, который улучшает антифрикционные свойства и снижает трение. Однако, использование свинца ограничено из-за экологических соображений.

Почему бронза предпочтительнее других материалов для втулок скольжения?

По сравнению с другими материалами, такими как сталь, чугун или пластик, бронза часто является лучшим выбором для втулок скольжения благодаря уникальному сочетанию перечисленных выше свойств. Она обеспечивает более длительный срок службы, меньший износ и более надежную работу в широком диапазоне условий эксплуатации. Хотя некоторые полимеры могут обладать сходными антифрикционными свойствами, они, как правило, уступают бронзе в прочности, теплопроводности и устойчивости к высоким температурам. Сталь и чугун, в свою очередь, требуют более тщательной смазки и менее устойчивы к коррозии.

В заключение:

Выбор бронзы в качестве материала для втулок скольжения – это обдуманное решение, основанное на оптимальном сочетании антифрикционных свойств, износостойкости, коррозионной стойкости, несущей способности и теплопроводности. Различные марки бронзы позволяют подобрать идеальный материал для конкретных условий эксплуатации, обеспечивая долговечную и надежную работу оборудования.

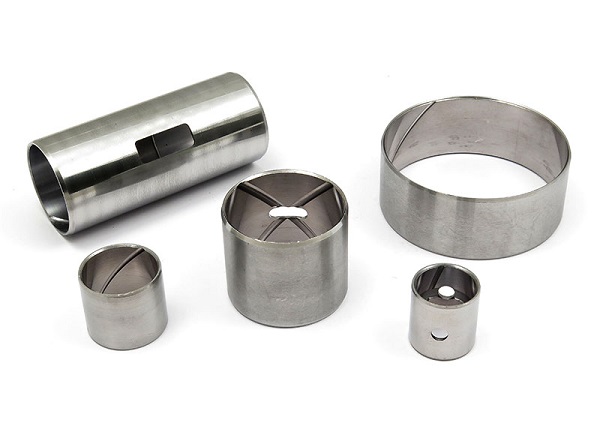

Втулки скольжения из баббита

Баббит – это класс сплавов на основе олова или свинца, используемых в качестве антифрикционного материала для подшипников скольжения, в том числе и втулок. Главная особенность баббитов – их исключительные антифрикционные свойства, которые обеспечивают минимальный коэффициент трения и, как следствие, снижение износа и нагрева в узлах трения.

Ключевые свойства баббита, определяющие его применение в втулках скольжения:

Высокие антифрикционные свойства: Это главная причина использования баббита. Он легко прирабатывается к валу, формируя тонкую пленку смазки между поверхностями, что значительно снижает трение и износ. Даже при ухудшении условий смазки, баббит предотвращает заедание и заклинивание.

Мягкость и пластичность: Баббиты – относительно мягкие материалы. Эта мягкость позволяет им "принимать" форму вала, компенсируя небольшие отклонения в геометрии и обеспечивая равномерное распределение нагрузки. Пластичность помогает баббиту поглощать мелкие частицы, попадающие в смазку, защищая вал от износа.

Способность к приработке: Баббиты обладают отличной способностью к приработке, то есть к адаптации к поверхности вала в процессе эксплуатации. Это позволяет компенсировать небольшие неровности и обеспечить оптимальный контакт между поверхностями.

Устойчивость к задирам: Баббиты хорошо сопротивляются задирам – локальным повреждениям поверхности, возникающим при высоких нагрузках и недостаточной смазке.

Низкая температура плавления: Это свойство требует особого внимания при эксплуатации, так как перегрев может привести к разрушению баббитового слоя.

Типы баббитов и их особенности для втулок скольжения:

Баббиты делятся на две основные группы: оловянные и свинцовые.

Оловянные баббиты (Б83, Б88): Содержат высокий процент олова (80-90%) и небольшие добавки других элементов (медь, сурьма). Обладают более высокими антифрикционными свойствами и коррозионной стойкостью по сравнению со свинцовыми. Используются в ответственных узлах, работающих при высоких скоростях и нагрузках (например, в двигателях внутреннего сгорания). Пример: Б83

Свинцовые баббиты (Б16, БН): Содержат высокий процент свинца (70-80%) и добавки других элементов (сурьма, олово, медь). Дешевле оловянных, но обладают несколько худшими антифрикционными свойствами и коррозионной стойкостью. Используются в менее ответственных узлах, работающих при умеренных скоростях и нагрузках. Пример: Б16

Важные особенности применения баббитовых втулок:

Тонкий слой: Баббит обычно не используется в качестве конструкционного материала. Он наносится тонким слоем (от долей миллиметра до нескольких миллиметров) на основу из более прочного материала, такого как сталь или бронза. Это позволяет снизить затраты на материал и обеспечить достаточную прочность втулки.

Качественная основа: Качество основы, на которую наносится баббит, играет важную роль. Основа должна быть достаточно прочной и иметь хорошую адгезию к баббиту.

Чистота смазки: Баббит очень чувствителен к загрязнению смазки. Попадание абразивных частиц может привести к быстрому износу.

Контроль температуры: Перегрев баббитовой втулки может привести к ее разрушению, поэтому необходимо обеспечивать эффективное охлаждение и контролировать температуру.

Почему баббит предпочтителен в определенных случаях?

Баббит – незаменимый материал в тех случаях, когда требуются максимально низкое трение, высокая устойчивость к задирам и способность компенсировать недостатки смазки или небольшие отклонения в геометрии. Однако, его низкая прочность и температурные ограничения требуют грамотного проектирования и тщательного контроля условий эксплуатации.

В заключение:

Баббит – это высокоспециализированный антифрикционный материал, обеспечивающий минимальное трение и высокую надежность. Его уникальные свойства делают его незаменимым в ответственных узлах, где требуется максимальная защита от износа и заклинивания. Правильный выбор типа баббита, качественное нанесение на основу и соблюдение условий эксплуатации – залог долгой и безотказной работы баббитовых втулок скольжения.

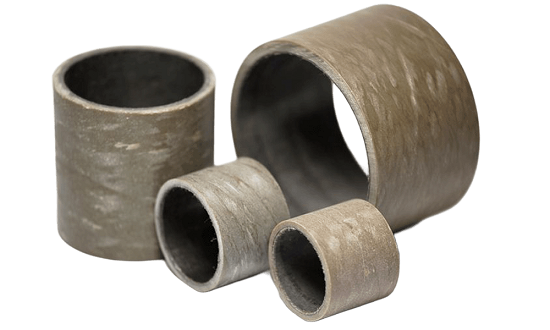

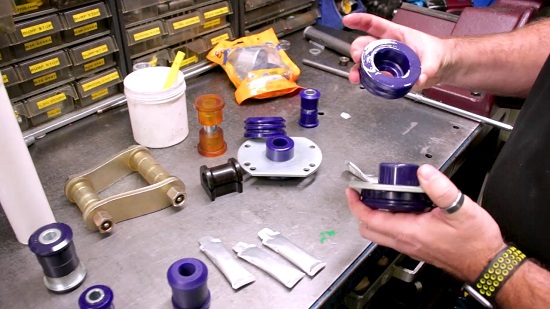

Втулки скольжения из полимеров

Полимеры или пластики всё чаще используются для изготовления втулок скольжения, предлагая альтернативу традиционным металлическим материалам. Их применение обусловлено уникальным сочетанием свойств, позволяющих решать широкий спектр задач в различных отраслях промышленности. Важно понимать, что "полимеры" – это широкий класс материалов, и выбор конкретного полимера для втулки скольжения критически важен и зависит от условий эксплуатации.

Ключевые свойства полимеров, определяющие их применение в втулках скольжения:

Низкий коэффициент трения: Многие полимеры обладают естественно низким коэффициентом трения, что позволяет создавать втулки, работающие практически без смазки или с минимальным количеством смазки.

Самосмазывающиеся полимеры, с добавками, такими как тефлон (PTFE), графит или дисульфид молибдена, особенно эффективны.

Высокая химическая стойкость: Полимеры устойчивы к воздействию многих агрессивных сред, таких как кислоты, щелочи, растворители и т.д. Это делает их идеальными для применения в насосах, клапанах и другом оборудовании, работающем с химическими веществами.

Легкость: Полимеры значительно легче металлов, что позволяет снизить вес конструкции и энергопотребление оборудования.

Виброгашение: Полимерные втулки обладают хорошими демпфирующими свойствами, поглощая вибрации и снижая шум.

Электроизоляционные свойства: Большинство полимеров являются диэлектриками, что позволяет использовать их в электрооборудовании.

Формуемость: Полимеры легко формуются в сложные формы с высокой точностью, что позволяет создавать втулки с различными геометрическими параметрами и интегрированными функциями.

Коррозионная стойкость: Полимеры не подвержены коррозии, что обеспечивает длительный срок службы втулок.

Типы полимеров, используемых для втулок скольжения, и их особенности:

Полиамид (PA, Nylon): Обладает хорошей износостойкостью, прочностью и жесткостью. Подходит для работы при умеренных температурах и нагрузках. Примеры: PA6, PA66

Полиацеталь (POM, Delrin): Отличается высокой жесткостью, прочностью и низким коэффициентом трения. Хорошо работает в условиях влажной среды. Пример: POM-C

Политетрафторэтилен (PTFE, Teflon): Обладает самым низким коэффициентом трения среди полимеров и высокой химической стойкостью. Подходит для работы в широком диапазоне температур. Часто используется в качестве добавки к другим полимерам для улучшения их антифрикционных свойств.

Полиэтилен (PE): Обладает высокой химической стойкостью и низким коэффициентом трения. Используется в условиях низких нагрузок и температур. Примеры: HDPE, UHMWPE (сверхвысокомолекулярный полиэтилен)

Полиэфирэфиркетон (PEEK): Обладает высокой термостойкостью, прочностью и химической стойкостью. Может использоваться при высоких температурах и нагрузках.

Полиуретан (PU): Обладает высокой эластичностью и износостойкостью. Используется в условиях ударных нагрузок и вибраций.

Важные аспекты применения полимерных втулок:

Температурный диапазон: Важно учитывать температурный диапазон, в котором может работать выбранный полимер. Высокие температуры могут привести к деформации или разрушению полимерной втулки.

Нагрузка: Полимеры имеют меньшую несущую способность, чем металлы, поэтому необходимо правильно рассчитывать нагрузку на втулку.

Смазка: Хотя многие полимеры могут работать без смазки, добавление небольшого количества смазки может значительно увеличить срок службы втулки.

Совместимость с рабочей средой: Важно убедиться в химической совместимости полимера с рабочей средой.

Преимущества полимерных втулок в сравнении с металлическими:

Не требуют смазки или требуют минимальной смазки.

Устойчивы к коррозии и химическим воздействиям.

Легче металлов.

Обладают виброгасящими свойствами.

Дешевле в производстве (в определенных случаях).

В заключение:

Полимеры – перспективный материал для изготовления втулок скольжения, предлагающий ряд преимуществ по сравнению с металлами. Правильный выбор полимера, учитывающий условия эксплуатации, нагрузку, температуру и химическую стойкость, позволяет создавать долговечные и эффективные втулки, снижающие энергопотребление и повышающие надежность оборудования. Разнообразие полимеров и их модификаций позволяет подобрать оптимальное решение практически для любой задачи.

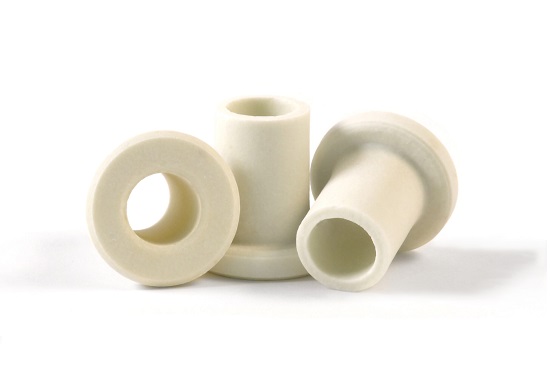

Втулки скольжения из керамики

Керамические материалы предоставляют уникальное сочетание свойств, делающих их привлекательными для использования в втулках скольжения в тех областях, где традиционные материалы, такие как металлы и полимеры, не справляются. Керамические втулки особенно востребованы в экстремальных условиях, характеризующихся высокой температурой, агрессивными средами, высокими скоростями и требованиями к исключительной износостойкости.

Ключевые свойства керамики, определяющие её применение во втулках скольжения:

Исключительная твердость и износостойкость: Керамика значительно тверже металлов, что обеспечивает ей превосходную устойчивость к абразивному износу. Это делает керамические втулки идеальными для работы в условиях, где присутствуют абразивные частицы или высокие контактные давления.

Высокая термостойкость: Керамические материалы сохраняют свои механические свойства при высоких температурах, вплоть до 1000°C и выше (в зависимости от типа керамики). Это позволяет использовать керамические втулки в высокотемпературных двигателях, печах и других промышленных установках.

Химическая инертность: Керамика устойчива к воздействию большинства агрессивных сред, включая кислоты, щелочи, растворители и окислители. Это делает керамические втулки подходящими для работы в химической промышленности, медицине и других областях, где требуется устойчивость к коррозии.

Высокая прочность на сжатие: Керамика обладает высокой прочностью на сжатие, что позволяет ей выдерживать значительные нагрузки.

Электроизоляционные свойства: Многие виды керамики являются отличными диэлектриками, что позволяет использовать их в электрооборудовании, где требуется изоляция.

Низкий коэффициент трения (в определенных случаях): Некоторые керамические материалы, такие как карбид кремния (SiC) и нитрид кремния (Si3N4), в сочетании с определенными смазками, могут демонстрировать низкий коэффициент трения.

Типы керамики, используемые для втулок скольжения, и их особенности:

Оксид алюминия (Al2O3, Alumina): Наиболее распространенный тип технической керамики. Обладает высокой твердостью, износостойкостью и химической стойкостью. Подходит для работы при умеренных температурах. Относительно недорогой материал.

Карбид кремния (SiC): Обладает очень высокой твердостью, износостойкостью, термостойкостью и химической стойкостью. Подходит для работы при экстремально высоких температурах и в агрессивных средах. Используется в насосах, торцевых уплотнениях и других ответственных узлах.

Нитрид кремния (Si3N4): Обладает высокой прочностью, термостойкостью и ударной вязкостью. Характеризуется хорошими трибологическими свойствами, т.е. хорошо работает в условиях трения. Используется в подшипниках, двигателях и других высоконагруженных узлах.

Диоксид циркония (ZrO2, Zirconia): Обладает высокой прочностью и ударной вязкостью. Химически инертен. Используется в биомедицинских приложениях и других областях, где требуется высокая прочность и биосовместимость.

Важные аспекты применения керамических втулок:

Хрупкость: Керамика – хрупкий материал, плохо переносит ударные нагрузки и резкие перепады температур. Поэтому необходимо обеспечить защиту от ударов и перегрузок. Важно учитывать термоциклирование.

Точность изготовления: Керамические изделия требуют точной обработки, что может увеличить стоимость изготовления.

Смазка: Хотя некоторые керамические материалы могут работать без смазки, использование смазки может значительно снизить трение и износ.

Подбор пары трения: Правильный выбор материала контртела (вала) важен для обеспечения долговечной работы керамической втулки.

Преимущества керамических втулок в сравнении с металлическими и полимерными:

Исключительная износостойкость.

Высокая термостойкость.

Химическая инертность.

Высокая прочность на сжатие.

Электроизоляционные свойства.

Области применения керамических втулок:

Насосы для агрессивных сред: Керамические втулки идеально подходят для насосов, перекачивающих кислоты, щелочи и другие коррозионные жидкости.

Высокотемпературное оборудование: Керамические втулки используются в печах, двигателях и других установках, работающих при высоких температурах.

Медицинское оборудование: Керамика используется в протезах, имплантатах и других медицинских устройствах благодаря ее биосовместимости и износостойкости.

Аэрокосмическая промышленность: Керамические втулки используются в реактивных двигателях и других компонентах, работающих в экстремальных условиях.

Точное приборостроение: В гироскопах и других прецизионных механизмах.

В заключение:

Керамика – высокотехнологичный материал, обеспечивающий уникальное сочетание свойств для втулок скольжения, работающих в экстремальных условиях. Правильный выбор типа керамики, учет ее хрупкости и обеспечение надлежащей смазки позволяют создавать долговечные и надежные втулки, способные решать сложные задачи. Высокая стоимость керамических втулок оправдывается их исключительными характеристиками и длительным сроком службы в тех областях, где другие материалы не могут обеспечить требуемую надежность.

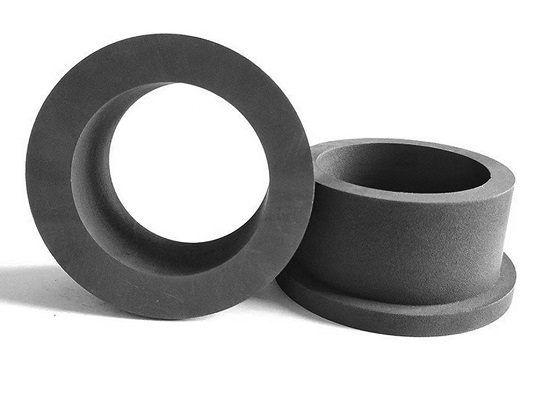

Втулки скольжения из графита

Графит, в силу своей уникальной кристаллической структуры и свойств, является интересным материалом для изготовления втулок скольжения, особенно в тех случаях, когда требуются самосмазывающиеся, высокотемпературные или химически стойкие решения. Однако, важно понимать, что "графит" – это общее название, и его свойства могут значительно варьироваться в зависимости от чистоты, плотности и способа обработки.

Ключевые свойства графита, определяющие его применение во втулках скольжения:

Самосмазывающиеся свойства: Наиболее важное свойство графита для втулок скольжения. Его слоистая структура позволяет слоям легко скользить друг относительно друга, обеспечивая низкий коэффициент трения без необходимости в дополнительной смазке.

Высокая термостойкость: Графит сохраняет свою прочность и структуру при высоких температурах, вплоть до 500°C на воздухе и до 2000°C в инертной атмосфере.

Химическая стойкость: Графит устойчив к воздействию большинства химических веществ, включая кислоты, щелочи и растворители.

Электропроводность: Графит является хорошим проводником электричества, что может быть полезно в некоторых приложениях, например, для отвода статического электричества.

Низкий коэффициент теплового расширения: Графит практически не расширяется при нагревании, что обеспечивает стабильность размеров втулки в широком диапазоне температур.

Легкость: Графит – относительно легкий материал по сравнению с металлами.

Типы графита, используемые для втулок скольжения, и их особенности:

Натуральный графит: Добывается из природных месторождений. Обладает хорошими самосмазывающими свойствами и химической стойкостью. Используется в виде порошка или в составе композиционных материалов.

Синтетический графит: Производится искусственно из углеродсодержащих материалов. Обладает более высокой чистотой и однородностью по сравнению с натуральным графитом. Позволяет получать материалы с заданными свойствами. Различают:

Электрографит: Получается путем графитизации нефтяного кокса при высоких температурах. Обладает высокой электропроводностью и хорошими самосмазывающими свойствами.

Изостатический графит: Формуется под давлением во всех направлениях, что обеспечивает высокую плотность и прочность материала.

Важные аспекты применения графитовых втулок:

Низкая прочность: Графит – относительно хрупкий материал и плохо переносит ударные нагрузки.

Пористость: Графит, как правило, пористый материал, что может влиять на его механические свойства и стойкость к проникновению жидкостей.

Окисление: При высоких температурах на воздухе графит окисляется, что приводит к его постепенному разрушению.

Необходимость защиты: В большинстве случаев для повышения прочности и износостойкости графит используется в виде композиционного материала, например, с добавлением металлов, полимеров или керамики.

Графитовые композиты для втулок скольжения:

Для улучшения механических свойств и расширения областей применения графита в качестве материала для втулок скольжения, используются различные композиционные материалы:

Металлографитовые композиты: Графит с добавлением металлов (бронзы, меди, железа) для повышения прочности, износостойкости и теплопроводности.

Полимерные композиты с графитом: Графит в качестве добавки к полимерам (тефлону, полиамиду) для улучшения их антифрикционных свойств и снижения износа.

Керамические композиты с графитом: Графит для улучшения трибологических свойств керамики и снижения ее хрупкости.

Когда графитовые втулки предпочтительны?

Высокие температуры: Втулки для печей, высокотемпературных двигателей и другого оборудования, работающего при температурах, превышающих возможности других материалов.

Сухая смазка: Втулки для оборудования, где использование смазки нежелательно или невозможно (например, в пищевой промышленности или в вакууме).

Химически агрессивные среды: Втулки для насосов, клапанов и другого оборудования, работающего с кислотами, щелочами и другими химическими веществами.

Электропроводность: Втулки для отвода статического электричества в электрооборудовании.

Преимущества графитовых втулок:

Самосмазывающиеся свойства (не требует смазки).

Высокая термостойкость.

Химическая стойкость.

Электропроводность (в зависимости от типа).

Легкость.

В заключение:

Графит, особенно в виде композиционных материалов, представляет собой уникальный материал для втулок скольжения, когда требуются самосмазывание, высокая термостойкость или химическая стойкость. Однако, его низкая прочность и необходимость защиты от окисления требуют тщательного проектирования и правильного выбора состава материала для конкретных условий эксплуатации. Правильное применение графита и графитовых композитов позволяет создавать долговечные и надежные втулки для самых сложных задач.

Сводная таблица по втулкам скольжения из различных материалов, демонстрирующая их применение и свойства:

Примечание:

Эта таблица представляет собой общее руководство. Конкретные свойства и области применения могут варьироваться в зависимости от точного состава сплава или типа полимера. При выборе материала втулки скольжения необходимо учитывать все факторы, включая нагрузку, скорость, температуру, смазку, химическую совместимость и стоимость. Эта таблица должна помочь в начальном этапе выбора материала для втулки скольжения. Для более точного выбора необходимо провести детальный анализ конкретных условий эксплуатации.

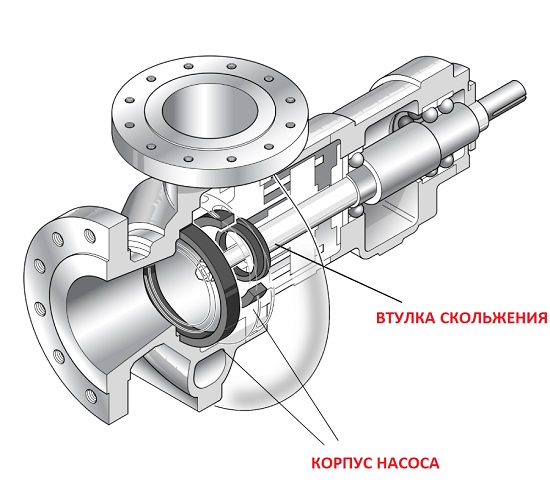

Cмазка втулки скольжения в насосах с помощью перекачиваемой жидкости

Использование перекачиваемой жидкости в качестве смазки для втулок скольжения в насосах – это распространённая практика, особенно в тех случаях, когда необходимо избежать загрязнения перекачиваемой среды или когда другие методы смазки невозможны или непрактичны. Такой подход называется самосмазыванием или смазкой перекачиваемой средой.

Принципы работы:

Конструкция втулки и насоса обеспечивает создание тонкой пленки перекачиваемой жидкости между поверхностью втулки и вала. Эта пленка выполняет роль смазки, снижая трение и износ. Для эффективной работы необходимо соблюдение следующих условий:

Материал втулки совместим с перекачиваемой жидкостью: Материал не должен растворяться, набухать или разрушаться под воздействием жидкости.

Жидкость обладает достаточной вязкостью и смазывающими свойствами: Чистая вода не всегда является хорошей смазкой, в то время как масла, гликоли или жидкости с добавлением присадок могут обеспечивать необходимую смазку.

Конструкция насоса и втулки обеспечивает циркуляцию жидкости: Необходимо обеспечить постоянную подачу свежей жидкости к поверхности трения и отвод нагретой или загрязненной жидкости.

Зазор между втулкой и валом должен быть оптимальным: Слишком большой зазор может привести к недостаточной толщине смазочной пленки, а слишком маленький – к повышенному трению и нагреву.

Отсутствие абразивных частиц: Перекачиваемая жидкость должна быть чистой, без абразивных частиц, которые могут вызывать повышенный износ втулки и вала.

Материалы втулок для смазки перекачиваемой жидкостью:

Выбор материала втулок зависит от свойств перекачиваемой жидкости. Наиболее часто используются:

Графит и металлографитовые композиты: Отлично подходят для работы в воде, растворителях и других жидкостях с низкой вязкостью. Самосмазывающиеся свойства графита обеспечивают низкое трение.

Керамика (особенно карбид кремния SiC): Идеально подходит для абразивных сред и агрессивных химических веществ. Обладает высокой износостойкостью и химической стойкостью.

Полимеры (PTFE, PEEK, UHMWPE): Подходят для широкого спектра жидкостей, включая кислоты, щелочи и органические растворители. Обладают хорошими антифрикционными свойствами и химической стойкостью. Важно проверить совместимость полимера с конкретной жидкостью.

Бронза (редко, специальные сплавы): Используется реже, в основном в случаях, когда нужна высокая прочность и нагрузочная способность. Требует подтверждения совместимости с жидкостью.

Конструктивные особенности:

Канавки и отверстия: Для обеспечения циркуляции жидкости во втулке часто предусматриваются канавки и отверстия для подачи и отвода жидкости.

Защитные уплотнения: Для предотвращения утечек перекачиваемой жидкости из насоса могут использоваться уплотнительные кольца или торцевые уплотнения.

Материал вала: Вал также должен быть изготовлен из материала, совместимого с перекачиваемой жидкостью и обладающего достаточной твердостью для обеспечения износостойкости.

Преимущества смазки перекачиваемой жидкостью:

Простота конструкции: Нет необходимости в отдельных системах смазки, что упрощает конструкцию насоса и снижает его стоимость.

Отсутствие загрязнения перекачиваемой среды: Исключается риск попадания смазки в перекачиваемую жидкость, что особенно важно в пищевой, фармацевтической и химической промышленности.

Экологическая безопасность: Нет необходимости в утилизации отработанного масла или других смазочных материалов.

Надежность: При правильном выборе материалов и конструкции система может работать длительное время без обслуживания.

Ограничения:

Требования к чистоте жидкости: Наличие абразивных частиц в жидкости может привести к быстрому износу втулки и вала.

Ограничения по вязкости жидкости: Жидкости с очень низкой вязкостью (например, вода) могут не обеспечивать достаточную смазку.

Совместимость материалов: Важно тщательно выбирать материалы втулки и вала, чтобы обеспечить их совместимость с перекачиваемой жидкостью.

Возможные утечки: Необходимость в тщательной герметизации для предотвращения утечек жидкости.

Примеры применения:

Центробежные насосы для воды: Часто используются графитовые втулки, смазываемые перекачиваемой водой.

Химические насосы: Используются полимерные или керамические втулки, смазываемые перекачиваемыми кислотами, щелочами или растворителями.

Погружные насосы: Часто используют смазку перекачиваемой жидкостью, так как доступ к ним для обслуживания затруднен.

Насосы для пищевой промышленности: Втулки из материалов, разрешенных для контакта с пищевыми продуктами, смазываемые перекачиваемым продуктом (например, молоко, сок).

Заключение:

Смазка втулки с помощью перекачиваемой жидкости – это эффективный и экономичный способ обеспечения надежной работы насоса, особенно в тех случаях, когда необходимо избежать загрязнения перекачиваемой среды или когда другие методы смазки невозможны. Правильный выбор материалов, конструкции и условий эксплуатации является залогом долговечной работы системы.

Газовая смазка втулок скольжения

Это технология, в которой в качестве смазочного материала используется газ (обычно воздух, азот, гелий или другие инертные газы). В отличие от жидкостной смазки, где между поверхностями трения образуется пленка жидкости, в газовой смазке формируется тонкая пленка газа, поддерживающая вал над поверхностью втулки.

Основные принципы работы:

Существует два основных типа втулок с газовой смазкой:

Аэростатические (внешнего давления) втулки: Газ подается во втулку под давлением из внешнего источника (компрессора или баллона). Давление газа создает пленку, разделяющую поверхности трения.

Аэродинамические (самогенерирующие) втулки: Вращение вала создает давление газа между валом и втулкой, достаточное для образования смазочной пленки. Обычно для этого на поверхности втулки или вала выполняются специальные канавки или профили.

Аэростатические втулки (внешнего давления):

Принцип: Под высоким давлением газ (обычно воздух или азот) подаётся в зазор между валом и втулкой через отверстия или пористый материал. Давление газа создаёт тонкую плёнку, удерживающую вал в центре втулки и предотвращающую прямой контакт.

Преимущества:

Высокая точность позиционирования.

Низкий коэффициент трения, особенно при высоких скоростях.

Стабильная работа при низких скоростях и даже в состоянии покоя.

Отсутствие износа при правильной эксплуатации.

Чистота (отсутствие масла или других жидкостей).

Недостатки:

Требуется внешний источник газа под давлением (компрессор).

Более сложная конструкция.

Более высокая стоимость.

Меньшая грузоподъемность по сравнению с аэродинамическими.

Применение:

Высокоточные станки (шпиндели, координатно-измерительные машины).

Научное оборудование (оптические столы, измерительные приборы).

Медицинское оборудование (центрифуги, хирургические инструменты).

Полупроводниковая промышленность (оборудование для производства микросхем).

Аэродинамические втулки (самогенерирующие):

Принцип: Вращение вала создаёт давление газа в зазоре между валом и втулкой. Специальные канавки или профили на поверхности втулки (или вала) помогают увеличить давление газа и сформировать смазочную плёнку.

Преимущества:

Простая конструкция.

Не требуется внешний источник газа.

Надежность.

Недостатки:

Требуется определенная минимальная скорость вращения для создания смазочной пленки.

Меньшая точность позиционирования по сравнению с аэростатическими.

Чувствительность к вибрациям и внешним воздействиям.

Нестабильная работа при низких скоростях.

Возможен износ при частых остановках и стартах.

Применение:

Высокоскоростные шпиндели.

Турбомашины (турбокомпрессоры, турбины).

Жесткие диски (шпиндели дисков).

Гироскопы.

Материалы для втулок с газовой смазкой:

Выбор материала зависит от условий эксплуатации, но обычно используются:

Металлы: Алюминий, нержавеющая сталь, бронза (для аэростатических втулок).

Керамика: Карбид кремния (SiC), оксид алюминия (Al2O3) (для обоих типов втулок, особенно в высокоскоростных и высокотемпературных приложениях).

Композиты: Металлокерамические композиты, полимеры с наполнителями (для аэростатических втулок).

Преимущества газовой смазки:

Чрезвычайно низкий коэффициент трения: Значительно ниже, чем у жидкостной смазки, особенно при высоких скоростях.

Высокая точность: Обеспечивает высокую точность позиционирования и стабильность вращения.

Широкий диапазон рабочих температур: Газ сохраняет свои свойства в широком диапазоне температур, в отличие от жидкостей, которые могут замерзать или испаряться.

Чистота: Отсутствие загрязнения смазочным материалом, что важно для чувствительных приложений.

Высокие скорости: Позволяет достигать очень высоких скоростей вращения.

Минимальный износ: Практически отсутствует износ при правильной эксплуатации.

Низкий уровень шума: Работает практически бесшумно.

Недостатки газовой смазки:

Низкая грузоподъемность: По сравнению с жидкостной смазкой, газовая смазка имеет более низкую несущую способность.

Чувствительность к загрязнениям: Загрязнение газовой пленки может привести к повреждению поверхности.

Сложность конструкции (аэростатические): Аэростатические втулки требуют более сложной конструкции и системы подачи газа.

Требования к чистоте газа: Используемый газ должен быть чистым и сухим.

Зависимость от скорости (аэродинамические): Аэродинамические втулки требуют определенной минимальной скорости для нормальной работы.

Высокая стоимость: Высокоточные газовые подшипники и компоненты могут быть дорогими.

Области применения газовой смазки:

Высокоточные станки: Шпиндели, измерительные машины.

Турбомашины: Компрессоры, турбины, насосы.

Жесткие диски: Шпиндели дисков.

Гироскопы: Навигационные системы, инерциальные платформы.

Медицинское оборудование: Центрифуги, хирургические инструменты.

Аэрокосмическая промышленность: Приборы и механизмы для работы в экстремальных условиях.

Криогенная техника: Оборудование, работающее при очень низких температурах.

Полупроводниковая промышленность: Оборудование для производства микросхем.

В заключение:

Газовая смазка – это передовая технология, которая позволяет создавать высокоточные, высокоскоростные и надежные механизмы. Несмотря на некоторые недостатки, газовая смазка находит все большее применение в различных отраслях промышленности, где требуются экстремальные характеристики и высокая надежность. Правильный выбор типа газовой смазки (аэростатическая или аэродинамическая), материалов и конструкции является ключом к успешному применению этой технологии.

Сухая смазка втулки скольжения

Сухая смазка втулок скольжения - это использование твердых смазочных материалов для уменьшения трения и износа между движущимися поверхностями, в отличие от жидких или полужидких смазок. Это особенно полезно в условиях, где жидкие смазки неприменимы или нежелательны, например:

Высокие температуры: Жидкие смазки могут испаряться или разлагаться при высоких температурах.

Низкие температуры: Жидкие смазки могут загустевать или замерзать.

Вакуум: Жидкие смазки могут испаряться в вакууме.

Загрязнение: Жидкие смазки могут собирать пыль и грязь, увеличивая износ.

Пищевая и медицинская промышленность: Избежание загрязнения продукта.

Необходимость в отсутствии обслуживания: В труднодоступных местах или там, где обслуживание затруднено.

Основные типы твердых смазочных материалов:

Графит (Graphite):

Свойства: Слоистая структура, позволяющая слоям легко скользить друг относительно друга. Обладает хорошей термостойкостью и электропроводностью. Хорошо работает в сухих условиях.

Применение: Подшипники скольжения, замки, резьбовые соединения, электрощетки, высокотемпературные применения.

Примечание: Эффективность снижается во влажной среде, так как влага может блокировать скольжение слоев.

Дисульфид молибдена (MoS2):

Свойства: Также имеет слоистую структуру, но более устойчив к высоким нагрузкам и лучше работает в вакууме, чем графит. Отличная адгезия к металлическим поверхностям.

Применение: Подшипники скольжения, шарниры, шлицевые соединения, детали авиационной и космической техники, оборудование, работающее в вакууме.

Примечание: Может окисляться при высоких температурах на воздухе.

Политетрафторэтилен (PTFE) - тефлон:

Свойства: Чрезвычайно низкий коэффициент трения, высокая химическая стойкость, широкий температурный диапазон, не смачивается водой.

Применение: Подшипники скольжения, уплотнения, прокладки, детали, контактирующие с пищевыми продуктами, химическое оборудование.

Примечание: Относительно низкая несущая способность, подвержен ползучести под нагрузкой.

Дисульфид вольфрама (WS2):

Свойства: Аналогичен дисульфиду молибдена, но обладает более высокой термостойкостью и нагрузочной способностью.

Применение: Тяжелонагруженные подшипники, оборудование, работающее в экстремальных условиях.

Графен (Graphene):

Свойства: Однослойный лист графита, обладает исключительной прочностью, твердостью и скользкостью.

Применение: Новейшие разработки в области наносмазки, добавки в покрытия и композиты для улучшения антифрикционных свойств. Области применения пока разрабатываются.

Способы применения сухой смазки:

Покрытия: Твердые смазочные материалы могут быть нанесены на поверхность в виде тонкого покрытия.

Напыление: Материал наносится на поверхность распылением.

Химическое осаждение из паровой фазы (CVD): Позволяет создавать очень тонкие и прочные покрытия.

Плазменное напыление: Обеспечивает высокую адгезию покрытия.

Электрофорез: Используется для нанесения покрытий на детали сложной формы.

Композитные материалы: Твердые смазочные материалы добавляются в состав полимеров, металлов или керамики для создания самосмазывающихся материалов.

Полимерные композиты: Например, PTFE, наполненный графитом или дисульфидом молибдена.

Металлические композиты: Например, бронза, наполненная графитом.

Смазочные пасты и порошки: Твердые смазочные материалы смешиваются с несущей средой (например, минеральным маслом или синтетической жидкостью) для создания смазочных паст или порошков. После нанесения несущая среда испаряется, оставляя на поверхности тонкий слой твердого смазочного материала.

Самосмазывающиеся материалы: Изготовление самих втулок из материалов, содержащих твердые смазки (например, графитированная бронза).

Преимущества сухой смазки:

Работа в экстремальных условиях: Высокие и низкие температуры, вакуум, агрессивные среды.

Отсутствие загрязнения: Не собирает грязь и пыль.

Длительный срок службы: Не требует частого обслуживания и замены.

Уменьшение трения и износа: Продлевает срок службы оборудования.

Чистота: Не оставляет следов масла или других жидкостей.

Недостатки сухой смазки:

Ограниченная несущая способность: Меньше, чем у жидких смазок.

Сложность нанесения: Некоторые методы нанесения требуют специального оборудования.

Высокая стоимость: Некоторые материалы и методы нанесения могут быть дорогими.

Чувствительность к абразивному износу: Твердые смазки могут быть повреждены абразивными частицами.

Применение сухой смазки:

Аэрокосмическая промышленность: Подшипники, шарниры, резьбовые соединения.

Автомобильная промышленность: Шарниры, тормозные системы, детали двигателя.

Пищевая промышленность: Оборудование для производства и упаковки пищевых продуктов.

Медицинское оборудование: Хирургические инструменты, имплантаты.

Электронная промышленность: Контакты, разъемы.

Вакуумная техника: Оборудование для производства полупроводников, научные приборы.

Текстильная промышленность: Подшипники и направляющие в ткацких станках.

В заключение:

Сухая смазка - это эффективный способ уменьшения трения и износа в условиях, где использование жидких смазок нецелесообразно или невозможно. Выбор конкретного типа твердого смазочного материала и метода его нанесения зависит от условий эксплуатации и требований к характеристикам узла трения. При правильном выборе сухая смазка может значительно повысить надежность и долговечность оборудования.

Жидкая смазка втулок скольжения

Жидкая смазка втулок скольжения – это наиболее распространенный и эффективный способ снижения трения и износа между валом и втулкой. Жидкий смазочный материал (масло или смазка) образует тонкую пленку между поверхностями, предотвращая прямой контакт металла с металлом, уменьшая трение, отводя тепло и защищая от коррозии.

Основные принципы работы жидкой смазки:

Задача жидкой смазки заключается в создании тонкой пленки смазочного материала между движущимися поверхностями. В зависимости от толщины и свойств этой пленки, выделяют несколько режимов смазки:

Жидкостное трение (гидродинамическая смазка):

Принцип: Толстая пленка смазочного материала полностью разделяет поверхности трения. Трение определяется вязкостью смазочного материала и скоростью скольжения.

Условия: Высокая скорость скольжения, достаточная вязкость смазочного материала, достаточная подача смазки, соответствующая геометрия втулки и вала.

Характеристики: Очень низкий коэффициент трения, минимальный износ.

Примеры: Подшипники коленчатых валов двигателей внутреннего сгорания, радиальные подшипники скольжения в мощных насосах и турбинах.

Принцип: Пленка смазочного материала очень тонкая, и прямой контакт между поверхностями трения неизбежен. Трение определяется свойствами поверхностных слоев материалов и наличием адсорбированных молекул смазочного материала.

Условия: Низкая скорость скольжения, высокая нагрузка, низкая вязкость смазочного материала.

Характеристики: Более высокий коэффициент трения, чем при жидкостном трении.

Примеры: Запуск и остановка двигателей, работа подшипников при высоких нагрузках и низких скоростях.

Смешанное трение:

Принцип: Частично имеется жидкостное трение, частично – граничное. Часть нагрузки воспринимается смазочной пленкой, часть – непосредственным контактом поверхностей.

Условия: Промежуточные между жидкостным и граничным трением условия.

Характеристики: Коэффициент трения и износ – промежуточные значения между жидкостным и граничным трением.

Типы смазочных материалов:

Масла:

Минеральные масла: Получаются из нефти. Обладают хорошими смазывающими свойствами и доступностью.

Синтетические масла: Производятся химическим путем. Обладают улучшенными свойствами по сравнению с минеральными маслами: более высокая термостойкость, улучшенная вязкостно-температурная характеристика, лучшая стабильность к окислению.

Растительные масла: Используются в экологически чистых приложениях.

Смазки:

Консистентные смазки: Масла, загущенные мылами металлов (литиевыми, кальциевыми, натриевыми и др.), полимочевиной или другими загустителями. Обладают способностью удерживаться на поверхности трения и обеспечивать смазку в течение длительного времени.

Полужидкие смазки: Имеют более низкую вязкость, чем консистентные смазки, и лучше проникают в труднодоступные места.

Способы подачи смазки:

Существует несколько способов подачи жидкой смазки во втулку скольжения:

Ручная смазка: Смазка наносится вручную с помощью масленки или кисти. Подходит для низкоскоростных и малонагруженных подшипников.

Масленки: Втулки с масленками позволяют добавлять смазку в подшипник периодически.

Кольцевая смазка (масляное кольцо): Кольцо, частично погруженное в масляную ванну, захватывает масло и переносит его на вал. Подходит для умеренных скоростей и нагрузок.

Смазка разбрызгиванием: Масло разбрызгивается внутри корпуса подшипника вращающимися деталями.

Циркуляционная система смазки: Масло подается насосом из масляного бака, проходит через фильтр и радиатор (для охлаждения) и подается к подшипнику. Используется для высоких скоростей и нагрузок.

Централизованная система смазки: Одна система смазки обслуживает несколько подшипников.

Материалы для втулок скольжения, используемые с жидкой смазкой:

Бронза: Обладает хорошими антифрикционными свойствами и износостойкостью.

Чугун: Хорошо поглощает вибрации и обладает хорошей износостойкостью.

Сталь (с антифрикционными покрытиями): Используется для высоких нагрузок.

Полимеры (с добавками): Обладают хорошими антифрикционными свойствами и химической стойкостью.

Металлокерамика: Комбинация металла и керамики обеспечивает высокую прочность и износостойкость.

Преимущества жидкой смазки:

Низкий коэффициент трения: Обеспечивает значительное снижение трения и износа.

Отвод тепла: Смазочный материал отводит тепло, выделяющееся при трении, что предотвращает перегрев подшипника.

Защита от коррозии: Смазочный материал защищает поверхности от коррозии.

Удаление загрязнений: Смазочный материал может уносить загрязнения из зоны трения.

Широкий выбор материалов и способов подачи смазки: Позволяет подобрать оптимальное решение для конкретных условий эксплуатации.

Недостатки жидкой смазки:

Риск утечек: Жидкий смазочный материал может вытекать из подшипника, что требует использования уплотнений.

Загрязнение: Смазочный материал может загрязняться пылью, грязью и другими веществами, что снижает его эффективность.

Требуется обслуживание: Необходимо периодически проверять уровень смазочного материала и заменять его.

Температурные ограничения: Жидкие смазочные материалы могут терять свои свойства при высоких или низких температурах.

Применение жидкой смазки:

Жидкая смазка широко используется в различных областях техники, включая:

Двигатели внутреннего сгорания: Коренные и шатунные подшипники, подшипники распределительного вала.

Насосы и компрессоры: Подшипники валов.

Редукторы и коробки передач: Подшипники и зубчатые передачи.

Электродвигатели: Подшипники ротора.

Станки и оборудование: Подшипники шпинделей, направляющие.

Транспортные средства: Подшипники колес, подвески.

Выбор смазочного материала:

Выбор подходящего смазочного материала зависит от множества факторов, включая:

Тип подшипника: Конструкция и размеры подшипника.

Скорость вращения: Скорость вращения вала.

Нагрузка: Величина нагрузки на подшипник.

Рабочая температура: Температура, при которой будет работать подшипник.

Условия эксплуатации: Наличие загрязнений, влажности, агрессивных сред.

В заключение

Жидкая смазка является эффективным и широко используемым способом снижения трения и износа во втулках скольжения. Правильный выбор смазочного материала и способа его подачи, а также соблюдение правил эксплуатации, обеспечивают надежную и долговечную работу подшипникового узла.

Ниже сводная таблица, сравнивающая различные методы смазки втулок скольжения в насосах:

Примечание:

Эта таблица представляет собой общее сравнение. Конкретные характеристики и выбор метода смазки зависят от конструкции насоса, условий эксплуатации и свойств перекачиваемой жидкости.
