Обзор видов подшипников, материалов и применения - подробный обзор

Этот обзор представляет собой подробное руководство по подшипникам, охватывающее типы, конструкцию, материалы, смазку, применение в различных отраслях и современные тенденции.

Классификация подшипников:

Подшипники — это механические компоненты, которые уменьшают трение между движущимися частями, обеспечивая плавное и эффективное вращение или линейное перемещение. Они делятся на две основные категории:

Подшипники качения

В подшипниках качения используются тела качения (шарики, ролики) для разделения движущихся частей, сводя к минимуму трение скольжения. Они предлагают высокую грузоподъемность, относительно низкий крутящий момент и простоту обслуживания.

Шариковые подшипники:

Радиальные шариковые подшипники (Deep Groove Ball Bearings - DGBB):

Самый распространенный тип, предназначенный в первую очередь для радиальных нагрузок, но также может выдерживать умеренные осевые нагрузки. Они универсальны, экономичны и подходят для применений с высокими скоростями.

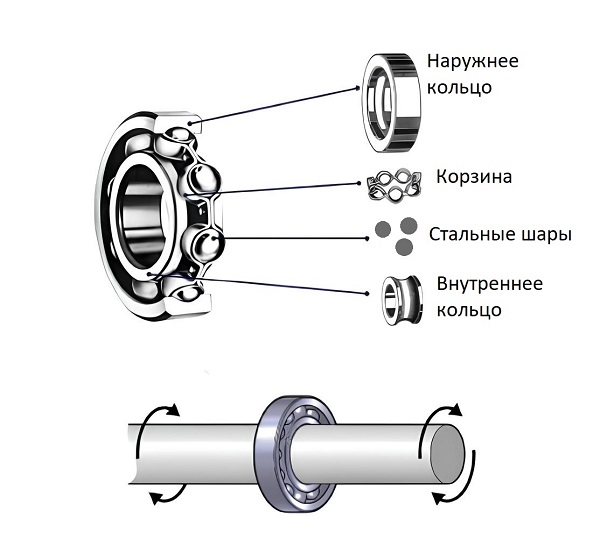

Конструкция: Состоят из внутреннего кольца, наружного кольца, набора шариков и сепаратора (обычно штампованного стального, полимерного или обработанного латунного). Геометрия дорожек качения обеспечивает оптимальный контакт шариков, что обеспечивает плавное вращение и распределение нагрузки.

Материалы: ШХ15 (GCr15), нержавеющая сталь (440C), гибридные конструкции с керамическими шариками (Si3N4) для высокоскоростных применений или работы в агрессивных средах.

Применение: Электродвигатели, редукторы, насосы (маломощные центробежные), конвейеры, бытовая техника.

Особенности: Доступны открытые, закрытые (с уплотнениями) и экранированные варианты. Предел скорости зависит от размера и типа смазки.

Радиально-упорные шариковые подшипники (Angular Contact Ball Bearings - ACBB):

Предназначены для одновременного восприятия радиальных и значительных осевых нагрузок в одном направлении. Угол контакта между шариками и дорожками качения определяет осевую грузоподъемность.

Конструкция: Похожа на DGBB, но с дорожками качения, смещенными относительно друг друга для создания угла контакта. Обычно устанавливаются парами или группами (тандем, спина к спине, лицом к лицу) для компенсации осевых нагрузок в обоих направлениях.

Материалы: ШХ15 (GCr15), нержавеющая сталь, керамические гибриды.

Применение: Насосы (шнековые, плунжерные с осевой нагрузкой), шпиндели станков, редукторы, автомобильные ступицы, прецизионные приводы.

Особенности: Угол контакта влияет на соотношение осевой и радиальной грузоподъемности. Предварительная нагрузка (предварительное натяжение) в парных установках повышает жесткость и точность.

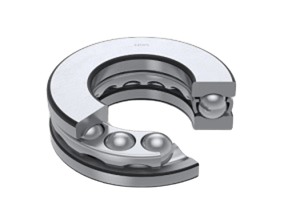

Упорные шариковые подшипники (Thrust Ball Bearings):

Предназначены исключительно для восприятия осевых нагрузок. Не предназначены для радиальных нагрузок.

Конструкция: Состоят из двух колец (верхнее и нижнее) с дорожками качения, между которыми помещены шарики, удерживаемые сепаратором. Могут быть одинарными (воспринимают осевую нагрузку в одном направлении) или двойными (в обоих направлениях).

Материалы: ШХ15 (GCr15), нержавеющая сталь.

Применение: Медленные вращающиеся механизмы, поворотные столы, домкраты, редукторы с низкими радиальными нагрузками.

Особенности: Ограничения по скорости вращения. Важно обеспечить строгую соосность при установке.

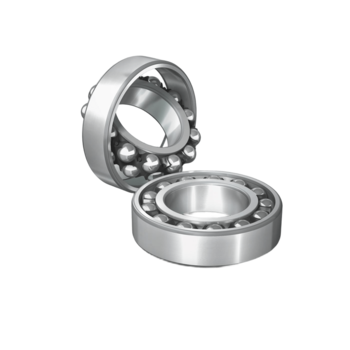

Самоустанавливающиеся шариковые подшипники (Self-Aligning Ball Bearings):

Имеют сферическую дорожку качения на наружном кольце, позволяющую компенсировать перекосы вала.

Конструкция: Внутреннее кольцо с двумя дорожками качения, наружное кольцо со сферической дорожкой.

Материалы: ШХ15 (GCr15).

Применение: Насосы, конвейеры, сельскохозяйственная техника, текстильное оборудование, где возможна несоосность из-за деформаций корпуса, вибраций или неточной установки.

Особенности: Ограниченная грузоподъемность по сравнению с DGBB. Угол самоустановки обычно составляет ±1.5-3 градуса.

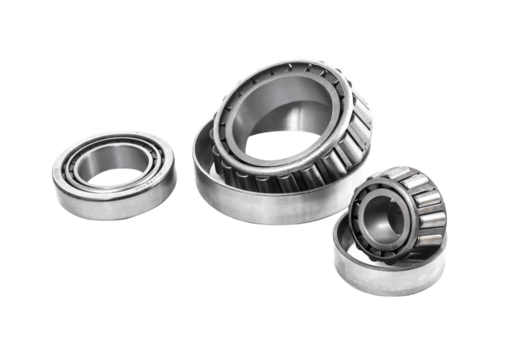

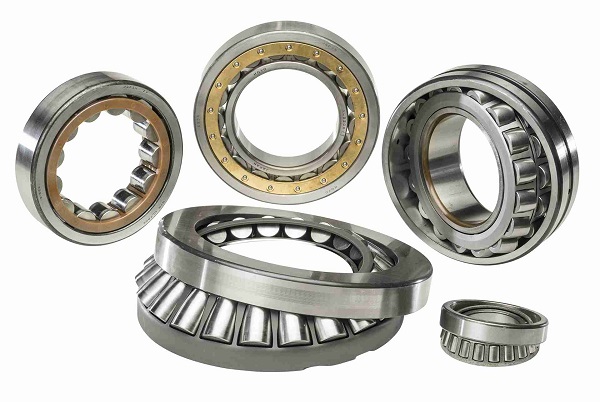

Роликовые подшипники:

Цилиндрические роликовые подшипники (Cylindrical Roller Bearings):

Имеют цилиндрические ролики в качестве тел качения, что обеспечивает высокую радиальную грузоподъемность. Осевая нагрузка ограничена или вообще отсутствует, в зависимости от конструкции.

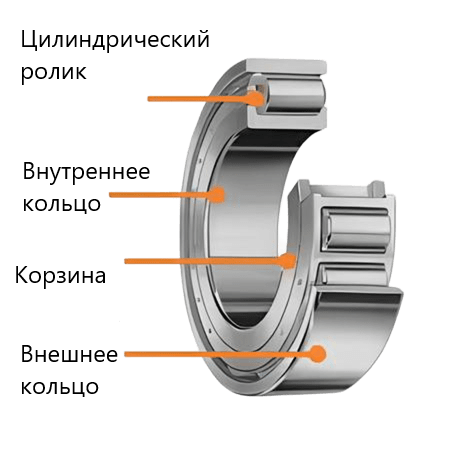

Конструкция: Ролики цилиндрической формы, удерживаемые сепаратором между внутренним и наружным кольцом. Доступны однорядные, двухрядные и многорядные конструкции. Некоторые конструкции (NU, NJ, NUP) допускают небольшое осевое перемещение вала.

Материалы: ШХ15 (GCr15).

Применение: Редукторы, двигатели, генераторы, насосы (многоступенчатые, высокого давления), тяжелое промышленное оборудование, железнодорожные вагоны.

Особенности: Разделимые конструкции (внутреннее или наружное кольцо может быть установлено отдельно). Высокая жесткость и точность.

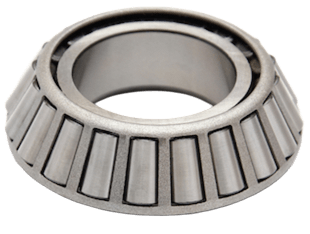

Конические роликовые подшипники (Tapered Roller Bearings):

Имеют конические ролики и дорожки качения, позволяющие воспринимать как радиальные, так и осевые нагрузки.

Конструкция: Внутреннее кольцо (конус) с дорожкой качения, наружное кольцо (чашка) с дорожкой качения, конические ролики и сепаратор. Угол конуса определяет соотношение осевой и радиальной грузоподъемности. Обычно устанавливаются парами или группами.

Материалы: ШХ15 (GCr15).

Применение: Автомобильные ступицы, редукторы, коробки передач, насосы (особенно с высоким крутящим моментом и осевой нагрузкой), горнодобывающее оборудование, строительная техника.

Особенности: Требуется регулировка зазора при установке. Способны выдерживать высокие ударные нагрузки.

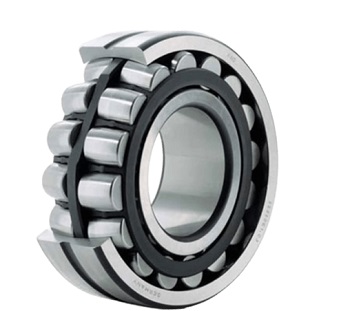

Сферические роликовые подшипники (Spherical Roller Bearings):

Имеют сферические ролики и сферическую дорожку качения на наружном кольце, что обеспечивает высокую грузоподъемность и способность компенсировать перекосы вала.

Конструкция: Внутреннее кольцо с двумя дорожками качения, наружное кольцо со сферической дорожкой, сферические ролики и сепаратор. Доступны однорядные и двухрядные конструкции.

Материалы: ШХ15 (GCr15).

Применение: Тяжелое промышленное оборудование, горнодобывающее оборудование, бумагоделательные машины, ветровые турбины, металлургическое оборудование, насосы (особенно большие, подверженные деформациям корпуса).

Особенности: Высокая устойчивость к ударным нагрузкам. Значительная способность компенсировать перекосы (до ±2 градусов).

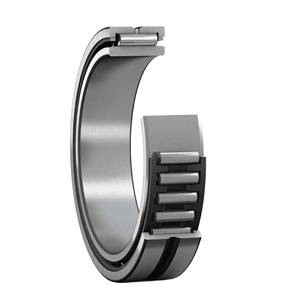

Игольчатые подшипники (Needle Roller Bearings):

Используют тонкие цилиндрические ролики (иглы), что позволяет им выдерживать высокие нагрузки при компактных размерах.

Конструкция: Иглы, удерживаемые сепаратором или без него, между внутренним и наружным кольцами (или непосредственно по дорожке качения на валу и в корпусе). Доступны с внутренним кольцом, без внутреннего кольца, упорные и комбинированные конструкции.

Материалы: ШХ15 (GCr15).

Применение: Автомобильные коробки передач, мотоциклы, поршневые двигатели, насосы (компактные конструкции), качающиеся механизмы, кулачковые механизмы.

Особенности: Требуют высокой твердости и точности обработки вала и корпуса, если используются без внутреннего или наружного кольца.

Сравнительная таблица различных типов подшипников качения

Дополнительные примечания:

Грузоподъемность: Это способность подшипника выдерживать определенную нагрузку без повреждений или значительного сокращения срока службы.

Скорость вращения: Максимальная скорость, при которой подшипник может эффективно работать, не перегреваясь и не разрушаясь.

Перекос: Угол, на который подшипник может отклоняться от оси вращения, не вызывая чрезмерного износа или поломки.

Загрязнение: Чувствительность к попаданию грязи, пыли и других инородных тел в подшипник.

Точность установки: Важность правильной установки подшипника для обеспечения оптимальной работы и долговечности.

Выбор конкретного типа подшипника зависит от множества факторов, включая нагрузки, скорости, условия эксплуатации, требуемый срок службы и стоимость. Важно тщательно оценивать все эти факторы при проектировании или ремонте оборудования.
