Насосное оборудование Savino Barbera в гальванической промышленности
Насосы Savino Barbera для гальванического производства и не только
Бочковые насосы Savino Barbera
Центробежные насосы Savino Barbera
Центробежные насосы с магнитной муфтой
Технические характеристики центробежных насосов из нержавеющей стали и с магнитной муфтой
Горизонтальные центробежные насосы серии OMA
Горизонтальные центробежные насосы серии SP
Горизонтальные центробежные насосы серии OP
Вертикальные центробежные насосы серии AS
Вертикальные центробежные насосы серии BS
Вертикальные центробежные насосы серии GP

Насосное оборудование Savino Barbera в гальванической промышленности

Представляем вам оборудование еще одного известного бренда — Savino Barbera. Производитель — итальянская компания, которая была основана в 1947 году. Началась ее история с производства металлических насосов для орошения в сельском хозяйстве, строительства и промышленного использования в целом. С развитием технологий, особенно в химической отрасли, в 1960-х годах итальянская компания сделала ставку на производство электрических насосов из термопластичных коррозионностойких материалов.

Химические насосы для работы с агрессивными жидкостями и сегодня остаются основной продукцией в линейке Savino Barbera. Изготовленные из кислотостойких пластиковых материалов без металлических частей, контактирующих с жидкостями, они идеально подходят для химических предприятий, для промышленного перемешивания жидкостей, для очистки промышленных паров, для очистки сточных вод, для обработки агрессивных жидкостей и агрессивных химических веществ в целом.

Насосы Savino Barbera для гальванического производства и не только

Итальянский производитель специализируется на широком ассортименте насосного оборудования, предлагая агрегаты для таких отраслей и объектов, как:

  • нефтехимические заводы;
  • химическая индустрия;
  • пищевая промышленность, включая производство консервов, молока и других напитков;
  • фармацевтика;
  • текстильная, кожевенная и красильная промышленность;
  • энергетика;
  • водоподготовка: деминерализация, опреснение;
  • обработка и очистка сточных вод;
  • стекольная, керамическая, ювелирная и бумажная промышленность;
  • рыбоводство, гидропонные ванны;
  • лаборатории, больницы и курорты.

Но в первую очередь Savino Barbera закрывает потребности гальванического производства и отраслей, где активно применяются агрессивные химикаты. Продукция Savino Barbera специально разработана для работы с агрессивными химическими веществами и предназначена для тяжелых условий эксплуатации в промышленном применении, на производственных линиях и экологических предприятиях, где устойчивость к химическому воздействию должна сочетаться с надежностью, эффективностью, безопасностью применения и простотой технического обслуживания.

Особая конструкция этих насосов исключает контакт жидкостей с металлическими частями, тогда как выбор материалов и технология изготовления обеспечивают полную совместимость с перекачиваемой средой и длительную продолжительность работы в соответствии со стандартами безопасности.

Оптимизация гидравлики достигается с помощью открытых и закрытых рабочих колес и разных скоростей вращения в соответствии с обязательными характеристиками систем, типом жидкости или производственными процессами.

Отрасль

Тип насосов

Особенности

Гальваническое производство, производители гальванических линий

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — от 1 до 20 м3/ч. Реже, для крупных гальванических линий, — от 30 до 50 м3

Производство печатных плат, производители линий для печатных плат

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — от 0,6 до 10 м3/час

Производство проволоки, ее волочение на этапе травления

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — от 10 до 50 м3

Производство меди и урана методом электролиза

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — в среднем 30 м3

Промышленные очистные сооружения

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — примерно 20 м3



Также для всех вышеуказанных отраслей в качестве альтернативы остальным агрегатам можно использовать пневматические мембранные насосы (редко — в очистных сооружениях промышленных предприятий). Лучше всего для этой цели подходят насосы компании Almatec. С функционалом и особенностями оборудования Almatec вы можете ознакомиться в нашем каталоге. А сегодня подробно расскажем обо всех преимуществах и особенностях именно насосов Savino Barbera.

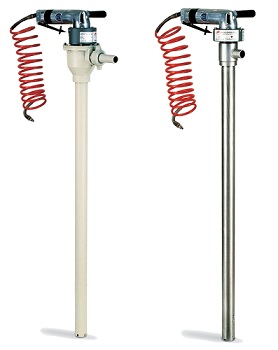

Бочковые насосы Savino Barbera

Переносные бочковые насосы FUS используются для опорожнения бочек и еврокубов, в которых приходит сырье на производство, а также для выкачивания электролита из гальванических ванн при обслуживании линий.

Ввиду простоты обращения эти насосы также широко используются для отбора проб, дренажа и аварийными службами. Удобные и безопасные в использовании бочковые насосы изготовлены из трех материалов (PP, PVDF и AISI) и могут быть оснащены либо однофазным электрическим, либо пневматическим двигателем.

Однофазный электродвигатель с двойной изоляцией (в комплекте с сетевым кабелем и рукояткой) позволяет использовать насос в прерывистом режиме. Пневматическая модель допускает более тяжелую и продолжительную работу.

Химическая устойчивость бочковых насосов позволяет им работать с жидкостями, не содержащими абразивных взвешенных частиц, при температуре окружающей среды, с удельным весом до 1,8 и вязкостью до 14 сП. Они не подходят для легковоспламеняющихся жидкостей или для использования в зонах с потенциально взрывоопасной атмосферой.

Насосы представлены несколькими сериями: PP mono, PP pneu, SS mono, SS pneu, TR mono, TR pneu. Серии PP pneu, SS pneu и оба варианта в отличие от электрических вариантов: PP mono и SS mono — могут использоваться во взрывоопасных условиях.

Технические характеристики бочковых насосов

Отрасль

Тип насосов

Особенности

Гальваническое производство, производители гальванических линий

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — от 1 до 20 м3/ч. Реже, для крупных гальванических линий, — от 30 до 50 м3

Производство печатных плат, производители линий для печатных плат

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — от 0,6 до 10 м3/час

Производство проволоки, ее волочение на этапе травления

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — от 10 до 50 м3

Производство меди и урана методом электролиза

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — в среднем 30 м3

Промышленные очистные сооружения

Бочковые

Центробежные

Вертикальные

Производительность для центробежных насосов — примерно 20 м3



PP — полипропилен, PVDF — поливинилиденфторид, или фторпласт-2. AISI 304 и AISI 316 — марки нержавеющей стали. Насосы, изготовленные из PP и PVDF, нельзя использовать всухую.

Центробежные насосы Savino Barbera

Центробежные насосы с магнитной муфтой и торцевым уплотнением служат для перекачивания химикатов между хранилищами. В гальваническом производстве, при производстве проволоки, печатных плат, меди и урана насосы этого типа также применяются для наполнения ванн электролитами и кислотами и их циркуляции.

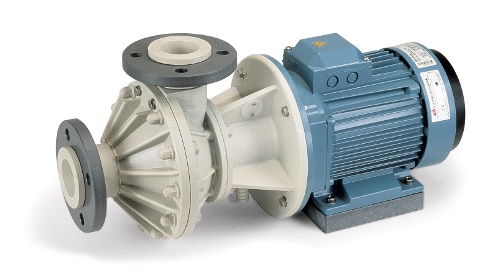

Центробежные насосы с магнитной муфтой

Простые и универсальные центробежные насосы BM с горизонтальным магнитным приводом могут использоваться с химически агрессивными жидкостями, исключая любой риск внешней утечки. Благодаря магнитной муфте (передача происходит с помощью противоположных магнитов) и отсутствию вращающихся уплотнений этот тип насоса гарантирует безопасную работу и минимальное техническое обслуживание. Пара магнитов составляет главное соединение в паре насос – двигатель: магнит вала двигателя передает вращательное движение другому магниту, связанному с крыльчаткой. Перекачиваемые жидкости обязательно должны быть чистыми, без наличия взвешенных частиц.

Производитель предлагает большое количество серийных версий с решениями для большинства промышленных нужд. Все серии центробежных насосов с магнитной муфтой делятся на две большие группы: с деталями, контактирующими с жидкостями, из пластика и из нержавеющей стали.

Технические характеристики центробежных насосов пластиковой серии с магнитной муфтой

Модель

BM04

BM06

BM10

BM15

BM31

Макс. производительность, м3

3

6

12

21

30

Высота подъема, м

7

9

12

19

26

Мощность насоса, кВт

0,12

0,25

0,55

1,1

2,2

Макс. вязкость перекачиваемой жидкости

200 сСт

200 сСт

200 сСт

200 сСт

200 сСт

Материал контактных частей

PP, PVDF, EPDM, Витон, PTFE с керамическим наполнителем

PP, PVDF, EPDM, Витон, PTFE с керамическим наполнителем

PP, PVDF, EPDM, Витон, PTFE с керамическим наполнителем

PP, PVDF, EPDM, Витон, PTFE с керамическим наполнителем

PP, PVDF, EPDM, Витон, PTFE с керамическим наполнителем

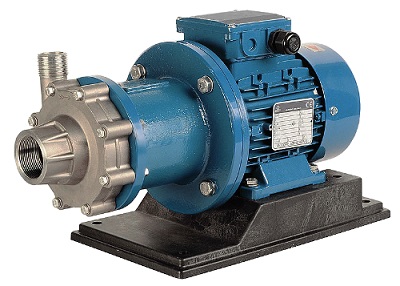

Технические характеристики центробежных насосов из нержавеющей стали и с магнитной муфтой

Модель

BM06

BM10

BM15

BM31

Макс. производительность, м3

6

12

21

30

Высота подъема, м

9

12

19

26

Мощность насоса, кВт

0,25

0,55

1,1

2,2

Макс. вязкость перекачиваемой жидкости

200 сСт

200 сСт

200 сСт

200 сСт

Материал контактных частей

Нержавеющая сталь марки AISI 316

Нержавеющая сталь марки AISI 316

Нержавеющая сталь марки AISI 316

Нержавеющая сталь марки AISI 316

Версия ATEX

По запросу

По запросу

По запросу

По запросу



Дополнительно по запросу можно добавить следующие детали и функции в центробежные насосы с магнитной муфтой:

  • защиту от пуска всухую;
  • переходник для шланга;
  • фланцевые соединения;
  • быстрое подключение;
  • взрывозащищенные двигатели;
  • четырехполярный двигатель (1450 оборотов в минуту);
  • защиту от перегрузки;
  • всасывающий фильтр корзиночного типа.

Все представленные центробежные насосы — моноблочного типа. Опорная плита выполнена в соответствии со стандартами DIN 2501.

Центробежные насосы с торцевым уплотнением

Горизонтальные центробежные насосы с антикоррозийным покрытием разработаны специально для применения в промышленных условиях, на производственных линиях и экологических объектах.

Конструкция этих насосов исключает возможность любого контакта между металлическими частями и жидкостями, а выбор материалов и технологий производства гарантирует полную совместимость с обрабатываемыми продуктами, длительный срок службы и соответствие действующим стандартам. В частности, торцевое уплотнение, разработанное Savino Barbera, обеспечивает безопасные решения для всех промышленных насосных нужд.

Горизонтальные центробежные насосы серии OMA

Эти центробежные моноблочные горизонтальные насосы предназначены для перекачки, рециркуляции и распределения химикатов, содержащихся в резервуарах для хранения или технологических резервуарах, для погрузки и разгрузки автоцистерн. Конструктивные особенности этого оборудования гарантируют превосходную стойкость к химическому воздействию и увеличенный срок службы. Горизонтальные насосы ОМА могут быть дополнительно оснащены опорной плитой или тележкой.

Технические характеристики серии OMA насосов Savino Barbera

Модель

OMA20

OMA30

OMA40

OMA50

OMA70

OMA80

OMA100

Макс. производительность, м3

5

12

18

35

50

60

85

Высота подъема, м

8

14

18

28

25

35

45

Мощность насоса, кВт

0,25

1,1

1,5

2,2–3

4

5,5–9,2

11

Торцевое уплотнение, одинарное

Есть

Есть

Есть

Есть

Есть

Есть

Есть

Уплотнение, двойное

Нет

Есть

Есть

Есть

Есть

Есть

Есть



Горизонтальные центробежные насосы серии SP

Насос SP — одна из версий моноблочных горизонтальных насосов OMA. Серия SP дополняет линейку самовсасывающих насосов, предлагая более высокую устойчивость к химической агрессии и увеличенный срок службы даже при более высоких расходах. Вариант установки — с заливной камерой. На всасывающую способность насоса при этом влияют давление пара, пенообразование и температура.

Технические характеристики серии SP насосов Savino Barbera

Модель

SP30

SP40

SP50

SP70

SP80

SP100

Макс. производительность, м3

12

18

35

50

60

85

Высота подъема, м

14

18

28

25

35

45

Мощность насоса, кВт

1,1

1,5

2,2–3

4

5,5–9,2

11

Торцевое уплотнение, одинарное

Есть

Есть

Есть

Есть

Есть

Есть

Уплотнение, двойное

Есть

Есть

Есть

Есть

Есть

Есть



Горизонтальные центробежные насосы серии OP

Не так давно линейка центробежных насосов Savino Barbera пополнилась новой серией агрегатов со спиральным корпусом и горизонтальным валом, изготовленных из коррозионно-стойких термопластов. Эти насосы отличаются высокой производительностью (расход, напор, КПД) и подходят для непрерывной работы.

Серия OP производится по технологии, аналогичной продуктам OMA. Как и у вертикальной серии GP, особые конструктивные характеристики насосов OP позволяют использовать их в системах очистки воздуха и газоочистных установках.

Технические характеристики серии OP насосов Savino Barbera

Модель

OP80A

OP80B

OP100D

OP125D

Макс. производительность, м3

105

120

125

150

Высота подъема, м

35

45

16

24

Мощность насоса, кВт

15

18,5

9,2

15

Торцевое уплотнение

Одинарное

Одинарное

Одинарное

Одинарное



Вертикальные насосы Savino Barbera

Вертикальные центробежные насосы из термопласта применяются для опорожнения приямков, циркуляции кислот в гальванических ваннах, при травлении, для опорожнения гальванических ванн. В промышленных очистных сооружениях вертикальные насосы зачастую выполняют функции дренажных агрегатов для приямков в различных цехах, где задействованы химикаты. Оборудование этого типа часто используют в качестве альтернативы самовсасывающим насосам.

Конструкция этого оборудования исключает возможность любого контакта между металлическими частями и жидкостями, технология производства гарантирует совместимость с обрабатываемыми продуктами, длительный срок службы и соответствие действующим стандартам. Применение насосов с этими характеристиками устраняет даже в случае поломки опасные утечки и необходимость в отверстиях на дне бассейнов или резервуаров, что позволяет абсолютно безопасно перекачивать химические вещества.

Вертикальные центробежные насосы серии AS

Одноступенчатые вертикальные центробежные насосы подходят для перекачки, рециркуляции и распределения агрессивных жидкостей. Насосы серии AS рекомендуются для установки в цистернах, резервуарах или колодцах с переменным напором. Технологии производства, используемые материалы и гидравлическая конструкция позволяют вертикальным насосам серии AS удовлетворять заводским спецификациям для химических продуктов (включая продукты с твердыми частицами). Гидравлическая система оптимизирована благодаря использованию открытых и закрытых рабочих колес, а также рабочих колес с разными скоростями вращения в соответствии с ограничениями, налагаемыми установками, природой жидкостей или рабочими процессами.

Технические характеристики серии AS насосов Savino Barbera

Модель

AS20

AS30

AS40

AS50

AS70

AS80

AS100

Макс. производительность, м3

5

12

18

35

50

60

85

Высота подъема, м

8

14

18

28

25

35

45

Мощность насоса, кВт

0,25

0,55–1,1

1,5

2,2–3

4

5,5–9,2

11

Опорный подшипник

Есть

Есть

Есть

Есть

Есть

Есть

Есть

Мин. длина, мм

250

320

320

465

1000

1 000

1 000

Макс. длина, мм

1 000

3 000

3 000

3 000

3 000

3 000

3 000



Материалы, которые используются для производства насосов этой серии, — PP, PVC, PVDF, PE-HD. Опорные фланцы и основания из ПВХ выполнены в стандартных размерах, а также могут иметь индивидуальные габариты в соответствии с дизайном. Форсунки оснащены переходником для шланга с резьбой или фланцем. Консольный вал с толстым покрытием устанавливается непосредственно на вал двигателя. Без кронштейна для подшипника или промежуточных подшипников он направляется парой изнашиваемых втулок из ПТФЭ, керамики или SiC с наполнителем и промывается перекачиваемой жидкостью.

Для насосов длиной более 1 950 мм разработан вариант, обеспечивающий исключительную устойчивость к вибрациям и предусматривающий превышение размеров вала и опоры двигателя, в дополнение к армирующей конструкции из стеклопластика.

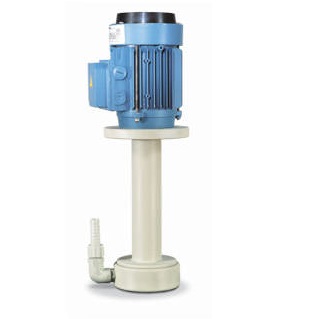

Вертикальные центробежные насосы серии BS

Они предназначены для рециркуляции, обработки и фильтрации агрессивных жидкостей (в том числе с твердыми частицами), склонных к загрязнению, хранящихся в резервуарах с постоянным уровнем среды.

Центробежные вертикальные насосы серии BS имеют стандартную длину, не оснащены промежуточными подшипниками, направляющими втулками или торцевыми уплотнениями для исключения скольжения деталей. Эта усовершенствованная с механической и гидравлической точки зрения конструкция позволяет использовать вертикальные насосы BS в условиях, где износ от истирания (из-за кристаллизации или известковых отложений) в сочетании с химической агрессивностью самой жидкости требует более точных решений, чем предлагают обычные вертикальные насосы серии AS.

Технические характеристики серии BS насосов Savino Barbera

Модель

BS20

BS30

BS40

BS50

BS70

BS80

Макс. производительность, м3

4,5

10

15

24

38

47

Высота подъема, м

6

14

18

18

25

28

Мощность насоса, кВт

0,25

0,55–1,1

1,5

2,2–3

5,5

7,5

Опорный подшипник

Нет

Нет

Нет

Нет

Нет

Нет

Стандартная длина, мм

400

550

550

700

900

900



Материалы, из которых могут быть изготовлены насосы серии BS, — ПП, ПВХ, ПВДФ. Агрегаты сконструированы с консольным валом, без изнашиваемых втулок и опор. Подходят для работы с суспензиями, которые имеют тенденцию к загрязнению или кристаллизации. Оснащены крыльчатками двойного действия для гарантии гидроуплотнения.

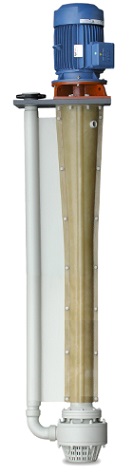

Вертикальные центробежные насосы серии GP

Насосы серии GP с вертикальным валом и спиральным корпусом отличаются высокой производительностью (расход, напор и эффективность) и предназначены для непрерывной работы. Гидравлические и конструкционные детали получены методом литья из термопластов. Скользящие части промываются перекачиваемой жидкостью. Электродвигатель с высоким КПД соответствует международным стандартам.

Эта серия выпускается длиной до 3 000 мм по технологии, аналогичной серии AS. Небольшая нагрузка на корпус насоса позволяет использовать его в неглубоких и/или малых емкостях (например, в системах очистки воздуха и газоочистных установках).

Технические характеристики серии GP насосов Savino Barbera

Модель

GP80A

GP80B

GP100D

GP125D

Макс. производительность, м3

105

120

125

150

Высота подъема, м

35

45

16

24

Мощность насоса, кВт

15

18,5

9,2

15

Опорный подшипник

Есть

Есть

Есть

Есть

Мин. длина, мм

800

800

800

800

Макс. длина, мм

3 000

3 000

3 000

3 000



Для насосов серии GP производитель использует полипропилен.

Выбор насоса — ответственная задача

Выбор насоса для агрессивных жидкостей требует тщательного изучения различных данных для определения продукта, способного удовлетворять условиям использования. Следует учитывать запас прочности и потери нагрузки, но без ненужного завышения размеров: только так можно избежать неудовлетворительных характеристик, непредвиденных отказов или неоправданного увеличения затрат на закупку и обслуживание.

Компания Savino Barbera подготовила специальный «Технический паспорт» для правильного выбора насоса, в котором, среди прочего, учитываются свойства жидкости (название, состав, концентрация, удельный вес и температура), расход жидкости (объем, который необходимо передать в единицу времени), конкретные характеристики гидравлического контура (напор, потери нагрузки и системные аксессуары). Обладание этой информацией позволяет определить тип насоса, наиболее подходящий для конкретного применения (материал и тип), для соответствующего рабочего колеса и для правильной мощности двигателя (пропорционально нагрузочной характеристики).

Например, если руководствоваться требуемой производительностью в каждой из областей, для которых предназначены насосы Savino Barbera, то для производства печатных плат подойдет большинство из вышеназванных насосов. А вот для производства проволоки или крупных гальванических линий вам уже понадобятся насосы большей производительности, например AS70 или SS mono.

Чтобы не тратить время на самостоятельное изучение всех технических условий и не ошибиться с выбором, мы всегда рекомендуем обращаться за помощью к специалистам. Инженеры компании «ТЕХНО-ГРУПП» проконсультируют Вас по всем вопросам и помогут оптимизировать расходы на насосное оборудование на Вашем предприятии.
