Дозировочные мембранные насосы «НДМ» и «НДМР»

Наш ассортимент пополнился оборудованием еще одного надежного и проверенного временем российского производителя — дозировочными мембранными насосами высокого давления «НДМ» и «НДМР» от компании «Ареопаг» из Санкт-Петербурга. Почти 30 лет «Ареопаг» специализируется на производстве дозировочных насосов и блочных насосных установок, поставляя их не только в разные регионы России, но и за рубеж. Сегодня наиболее популярны в сегменте дозировочных насосов агрегаты роторного типа, а именно перистальтические, и два типа поступательно-возвратных: плунжерные и мембранные. О последних — насосах серии «НДМ» и «НДМР» — и пойдет сегодня речь. При использовании оборудования «НДМ» регулирование длины хода штока приводного редуктора осуществляется только при остановленном насосе, а при работе с «НДМР» возможно регулирование и во время работы агрегата. В обоих случаях регулирование подачи происходит вручную.


Сферы применения дозировочных мембранных насосов «НДМ» и «НДМР»:

Мембранные дозировочные насосы используют практически во всех областях промышленности, где есть технологические процессы, требующие отмеривания и последующего смешивания определенного количества различных жидкостей. Также при выборе дозировочного насоса такого типа учитывается необходимость обеспечения герметичности перекачиваемой среды.

Насосы «НДМ» и «НДМР» будут востребованы в следующих производственных сферах:

  • нефтедобывающей и химической промышленности;;
  • энергетической и атомной отраслях;
  • сельском хозяйстве;
  • горнодобывающей промышленности;
  • пищевой и фармацевтической отраслях;
  • машиностроении;
  • текстильной промышленности;
  • водоподготовке и водоочистке.

Дозировочные насосы отлично справляются с объемным напорным дозированием агрессивных, токсичных, нейтральных, вязких и абразивных жидкостей, а также эмульсий и суспензий. И, конечно же, оборудование этого типа отлично подходит для перекачки воды, как питьевой, так и технической, дренажной или с примесями (глинисто-гравийной). Допускается концентрация твердых неабразивный включений от 0,2 % до 10 % в зависимости от размера прохода присоединительных патрубков: от 5 до 25 мм соответственно.

Кроме того, насосы «НДМ» и «НДМР» можно использовать в пожароопасных зонах (П-I, П-II, П-IIa, П-III) и взрывоопасных условиях (класса 1, 2, 21 и 22). Во втором случае агрегаты обязательно оснащаются взрывозащищенным электрооборудованием. При производстве для каждой области применения индивидуально подбирается материал проточной части и электрооборудование.


Технические особенности

Преимущество данного типа насосов — возможность надежно разделять две среды: внешнюю и перекачиваемую жидкую. Отсутствие сальниковых уплотнителей гарантирует стопроцентную герметичность и избавляет от риска утечки перекачиваемых жидкостей. Для повышенной надежности насосы-дозаторы «Ареопаг» оснащают двойной мембраной — насос продолжит работу, если одна будет повреждена. Когда установлена одна мембрана и она выходит из строя, насос прекращает работу. В рабочей камере мембранного дозировочного насоса нет движущихся частей, что гарантирует отсутствие посторонних примесей в перекачиваемом продукте. Благодаря этому насос можно использовать для дозирования сверхчистых веществ в производстве лекарственных средств и электроники.

Технические параметры насосов «НДМ» и «НДМР»

HTML код таблицы, примеры
Характеристика Показатели
Производительность От 2,5 л/ч до 3 200 л/ч
Давление До 250 бар
Мощность От 0,25 кВт до 7,5 кВт
Режим дозирования Постоянный
Стандартное исполнение 380V 50Hz ~ 3 фазы
Материал гидроцилиндра Хромоникелевая сталь (в стандартном исполнении)
Наработка на отказ Не менее 7 000 часов
Ресурс до капитального ремонта Не менее 25 000 часов

Проточную часть насоса серии «НДМ» и «НДМР» производитель может изготовить как из полимерных материалов (полипропилена, ПВХ, фторопласта), так и из металла. Также возможно исполнение с различными головками и системами управления.

Параметры жидкостей, с которыми могут работать насосы сери «НДМ» и «НДМР»:

HTML код таблицы, примеры
Характеристика Показатели
Кинематическая вязкость 8 Ст
Плотность До 2 000 кг/м3
Температура -30… +150 0С
Плотность твердой неабразивной фазы До 2 300 кг/м3

Чтобы уменьшить теплопотери дозируемой жидкости или поддерживать необходимую температуру в полостях мембраны во время простоя, можно заказать изготовление насоса с рубашкой обогрева / охлаждения.


Преимущества дозировочных насосов серии «НДМ» и «НДМР»

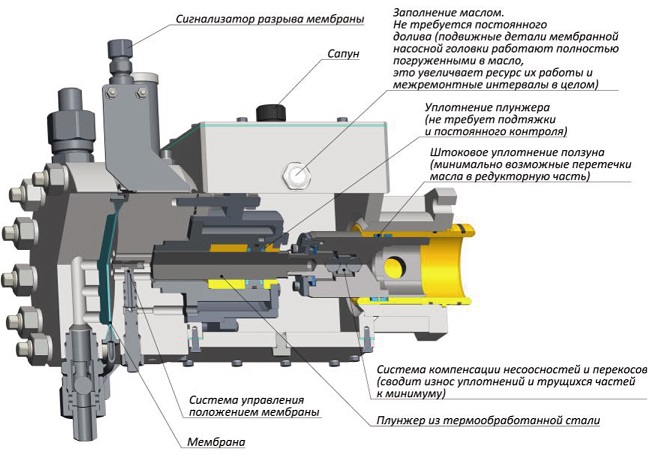

Помимо вышеназванных сильных сторон мембранные насосы «Ареопаг» привлекают пользователей и другими конструктивными преимуществами.

  • Благодаря системе управления положением мембраны приводная камера насоса не переполняется при любом режиме работы.
  • Закрытый всасывающий трубопровод не навредит мембранному дозировочному насосу.
  • Благодаря автоматическому удалению пузырьков воздуха из приводного масла в насосной головке сохраняется объемный КПД, даже при давлении выше 20 мПа.
  • При переполнении приводной камеры сработает система защиты, а излишки масла будут сброшены в масляный резервуар самого насоса.
  • Ввиду конструктивных особенностей профилей камеры полностью исключается риск повреждения диафрагмы об их стенки.
  • Для изготовления мембраны используется закаленный фторопласт. Это позволяет увеличить срок работы мембраны до 40 млн циклов.
  • Есть возможность выбрать, как получать сигнал о разрыве мембраны. Это может быть манометр (визуализатор) или датчик. Первый вариант входит в базовую комплектацию, второй устанавливается по запросу.
  • Надежная работа и простая эксплуатация обеспечиваются в том числе и благодаря отсутствию трубок в системе гидропривода мембраны.
  • Наличие функции дистанционного контроля делает возможным использованием дозировочных насосов «НДМ» в суровых природно-климатических условиях или на труднодоступных участках.
  • Рабочая камера изготавливается из коррозионностойких материалов. Таким образом расширяется сфера применения мембранных дозировочных насосов, что позволяет работать и с абразивными или токсичными жидкостями.

Также стоить отметить, что обслуживающему персоналу не нужно регулярно доливать масло в подпиточный резервуар. Достаточно проверять его уровень и заменять в рамках ТО.


Рекомендации по обслуживанию

Чтобы насосы служили вам как можно дольше без необходимости даже мелкого ремонта, нужно соблюдать определенные требования от производителя. Важно периодически производить следующие процедуры профилактического ухода:

  • проверять всевозможные крепления, затяжку резьбовых соединений;
  • проверять заполнение приводной камеры гидравлической жидкостью;
  • осматривать манометр, защитные средства;
  • проверять уровень масла по маслоуказателю;
  • исследовать внешние уплотнения мембранной головки на предмет утечек;
  • проверять работу воздухоотделителя;
  • контролировать температуру корпуса редуктора и масла в нем.
  • Для заливки редуктора рекомендовано масло Mobil Glygoyle, поскольку оно отличается увеличенным сроком службы и отличной текучестью при отрицательных температурах. Также это масло на основе полигликолей позволяет снизить эксплуатационные расходы и рабочую температуру благодаря хорошей теплопроводности и низкому коэффициенту трения.

В поисках насосного оборудования, которое способно обеспечить предельную точность дозирования даже в экстремальных условиях эксплуатации, высокую энергоэффективность и непревзойденную герметичность по перекачиваемой и приводной среде, уверенно выбирайте мембранные дозировочные насосы серии «НДМ» и «НДМР». Низкая стоимость использования и легкое обслуживание — дополнительные бонусы от приобретения вами агрегатов компании «Ареопаг».

Мы предлагаем вам получить подробную консультацию по насосам серии «НДМ» и «НДМР»: расскажем обо всех нюансах использования мембранного дозировочного оборудования в вашей отрасли, подберем оптимальную для ваших условий комплектацию. Наша задача — помочь вам повысить производительность и снизить эксплуатационные расходы. В дальнейшем наши менеджеры и инженеры также будут оказывать поддержку по всем вопросам. Для оформления заказа или получения дополнительной информации свяжитесь с нами прямо сейчас любым удобным способом по контактам ниже.
