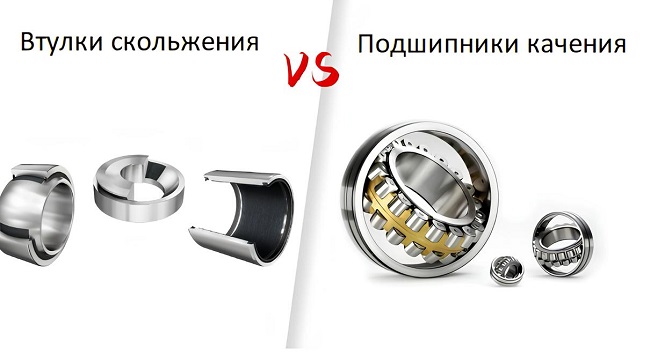

Втулки скольжения или подшипники качения? Подробное сравнение для оптимального выбора

В машиностроении и других областях техники одной из ключевых задач является обеспечение надежной и эффективной работы вращающихся или скользящих элементов. Для этого используются подшипники, и здесь перед инженерами встает выбор между двумя основными типами: втулки скольжения и подшипники качения. Оба типа подшипников служат одной цели – снизить трение и обеспечить плавное движение, но принцип их работы, характеристики, области применения и требования к обслуживанию существенно различаются. Этот анализ и сравнение помогут вам сделать осознанный выбор, соответствующий конкретным требованиям вашей задачи

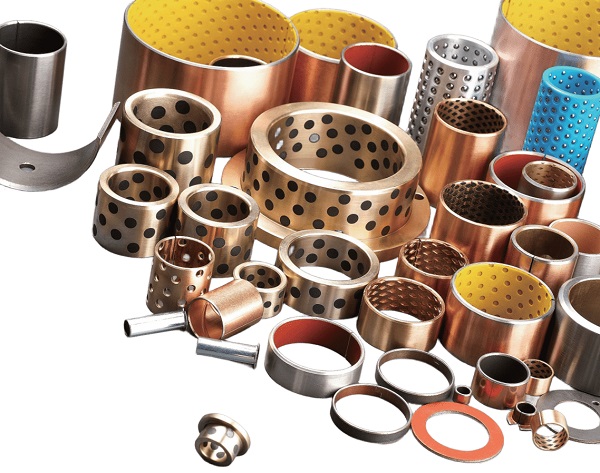

Втулки скольжения: Простота и надежность в основе

Втулка скольжения, также известная как подшипник скольжения или вкладыш, - это простейший тип подшипника, представляющий собой цилиндрическую или плоскую деталь, обычно выполненную из металла, полимера или композитного материала. Принцип ее работы основан на создании тонкой пленки смазочного материала между поверхностью вала и внутренней поверхностью втулки. Эта пленка предотвращает прямой контакт между деталями, значительно снижая трение и износ.

Ключевые характеристики втулок скольжения:

Простота конструкции: Отсутствие сложных элементов делает втулки скольжения простыми в изготовлении и установке. Это, как правило, снижает их стоимость.

Компактность и малый вес: Втулки имеют меньшие габариты и вес по сравнению с подшипниками качения, что особенно важно в приложениях с ограниченным пространством и весом.

Высокая демпфирующая способность: Втулки скольжения эффективно поглощают вибрации и удары, снижая шум и увеличивая срок службы сопряженных деталей. Смазочная пленка служит своего рода амортизатором.

Бесшумная работа: Отсутствие катящихся элементов делает работу втулок практически бесшумной.

Высокая грузоподъемность при низких скоростях: Втулки скольжения хорошо выдерживают высокие нагрузки при относительно низких скоростях вращения.

Требования к смазке:

Регулярная и правильная смазка критически важна для обеспечения долговечности и надежности втулок скольжения. Недостаточная смазка приводит к сухому трению, быстрому износу и заклиниванию.

Материалы: Втулки скольжения изготавливаются из различных материалов:

Бронзовые втулки: Отличаются высокой прочностью, износостойкостью и хорошей теплопроводностью. Подходят для тяжелых условий эксплуатации.

Полимерные втулки: Легкие, не требуют смазки (самосмазывающиеся), устойчивы к коррозии. Хороши для применений с переменными нагрузками и в агрессивных средах.

Металлокерамические втулки: Сочетают высокую прочность металла и износостойкость керамики. Используются в высокотемпературных и высоконагруженных приложениях.

Композитные втулки: Объединяют несколько материалов для достижения оптимальных характеристик. Например, стальная основа с полимерным покрытием.

Области применения втулок скольжения:

Двигатели внутреннего сгорания: В шатунных механизмах, где важна высокая грузоподъемность и демпфирующая способность.

Гидравлические цилиндры: Обеспечивают герметичность и плавное скольжение поршня.

Насосы: В качестве опорных элементов валов и роторов.

Текстильное оборудование: Где важна бесшумная работа и устойчивость к загрязнениям.

Автомобильная промышленность: В подвеске, рулевом управлении и других узлах, работающих при высоких нагрузках и вибрациях.

Более подробную информацию можете посмотреть ЗДЕСЬ

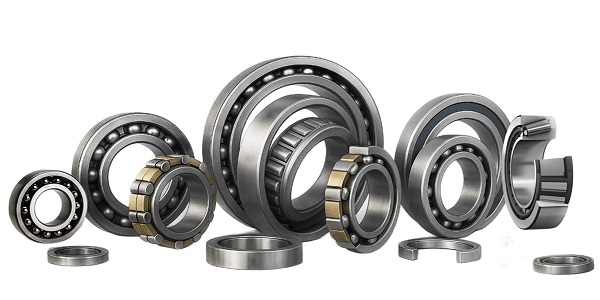

Подшипники качения: Высокая точность и эффективность

Подшипники качения, в отличие от втулок скольжения, используют катящиеся элементы (шарики, ролики, конические ролики и т.д.) для уменьшения трения между вращающимися частями. Катящиеся элементы располагаются между двумя кольцами: внутренним и внешним. При вращении вала катящиеся элементы перекатываются по дорожкам качения, обеспечивая плавное и эффективное движение.

Ключевые характеристики подшипников качения:

Низкий коэффициент трения: Трение качения значительно ниже, чем трение скольжения, что обеспечивает более высокую эффективность и меньшие потери энергии.

Высокая точность вращения: Подшипники качения обеспечивают более точное и стабильное вращение вала.

Высокие скорости вращения: Подшипники качения способны работать на значительно более высоких скоростях, чем втулки скольжения.

Разнообразие типов: Существует множество типов подшипников качения, разработанных для различных нагрузок, скоростей и условий эксплуатации (шариковые, роликовые, игольчатые, упорные и т.д.).

Требования к обслуживанию: Подшипники качения также требуют смазки, но интервалы между заменами смазки обычно больше, чем у втулок скольжения. Важна защита от загрязнений.

Конструкция: Более сложная конструкция по сравнению с втулками, что отражается на стоимости.

Чувствительность к ударным нагрузкам: Подшипники качения могут быть более чувствительны к ударным нагрузкам и вибрациям, чем втулки скольжения.

Шум: Подшипники качения создают некоторый шум при работе.

Области применения подшипников качения:

Электродвигатели: Обеспечивают плавное и эффективное вращение ротора.

Редукторы: Передают вращение и изменяют крутящий момент.

Станки: Обеспечивают высокую точность и скорость вращения шпинделей.

Транспортные средства: В колесах, коробках передач, двигателях.

Аэрокосмическая промышленность: В авиационных двигателях, шасси и других системах, где важны надежность и высокая скорость вращения.

Бытовая техника: В стиральных машинах, холодильниках, пылесосах.

Более подробную информацию можете посмотреть ЗДЕСЬ

Таблица сравнения втулок скольжения и подшипников качения

Критерии выбора: Когда что использовать?

Выбор между втулкой скольжения и подшипником качения зависит от множества факторов. Вот некоторые общие рекомендации:

Втулки скольжения рекомендуется использовать, если:

• Требуется компактное и легкое решение.
• Важна высокая демпфирующая способность и бесшумная работа.
• Нагрузка высокая, но скорость вращения относительно низкая.
• Стоимость является критическим фактором.
• Конструкция должна быть максимально простой.

Подшипники качения рекомендуется использовать, если:

• Требуется высокая точность вращения.
• Необходима высокая скорость вращения.
• Важна высокая эффективность и низкие потери энергии.
• Есть возможность обеспечения регулярной смазки и защиты от загрязнений.
• Допустимы более сложные и дорогие решения.

Заключение

Выбор между втулками скольжения и подшипниками качения – это компромисс между различными факторами, такими как стоимость, производительность, надежность и условия эксплуатации. Вдумчивый анализ требований вашей конкретной задачи и понимание характеристик каждого типа подшипников позволит вам принять оптимальное решение, обеспечивающее долговечную и эффективную работу вашего оборудования. В некоторых случаях может быть целесообразно использовать комбинацию обоих типов подшипников, чтобы воспользоваться преимуществами каждого из них. Консультация с опытным инженером или специалистом по подшипникам также может помочь вам сделать правильный выбор.
